Подсистема, выполнение которой разрешено блоком Switch Case
Simulink/Порты и подсистемы
Блок Switch Case Action Subsystem является блоком Subsystem, предварительно сконфигурированным в качестве начальной точки для создания подсистемы, выполнение которой управляется блоком Switch Case. Входной порт блока Switch Case выбирает вариант, определенный с помощью параметра Case conditions. В зависимости от входного значения и выбранного варианта посылается сигнал действия для выполнения блока подсистемы действия варианта переключения.
Все блоки в блоке Case Action Subsystem должны работать с той же скоростью, что и управляющий блок Switch Case. Это требование можно выполнить, установив наследование каждого параметра времени образца блока (-1) или то же самое значение, что и время выборки блока Switch Case.

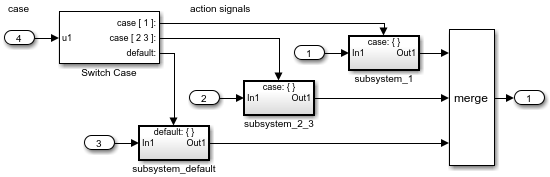

В этом примере показано, как создать один сигнал из нескольких выходных сигналов подсистемы. Блок Switch Case выбирает выполнение одного блока If Action Subsystem из набора подсистем. Независимо от того, какую подсистему выбирает блок Switch Case, можно создать один результирующий сигнал с блоком Merge. Open model.
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
[a] Фактический тип данных или поддержка возможностей зависит от реализации блока. | |
