Задержка входного сигнала по переменному периоду выборки
Симулинк/дискретный
Блок переменной целочисленной задержки является вариантом блока задержки, источник длины задержки которого имеет значение Input port, по умолчанию.
u - Сигнал ввода данныхВходной сигнал данных задерживается в соответствии с настройками параметров.
Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus
d - Длина задержкиДлина задержки, унаследованная от входного порта. Включено при выборе параметра Задержка длина: Источник как Input port.
Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point
Enable - Внешний разрешающий сигналВключить сигнал, который включает или отключает выполнение блока. Чтобы создать этот порт, выберите параметр Show enable port.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point
External reset - Внешний сигнал сбросаВнешний сигнал, возвращающий выполнение блока в исходное состояние. Для создания этого порта выберите параметр External reset.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point
x0 - Исходное состояниеИсходное условие, унаследованное от входного порта. Включено при выборе параметра «Начальное условие: Источник» в качестве Input port.
Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point
Port_1 - Выходной сигналВыходной сигнал, который является входным сигналом, задержанным на период времени, заданный параметром Delay length. Начальное значение выходного сигнала зависит от нескольких условий. См. раздел Начальный вывод блока.
Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus

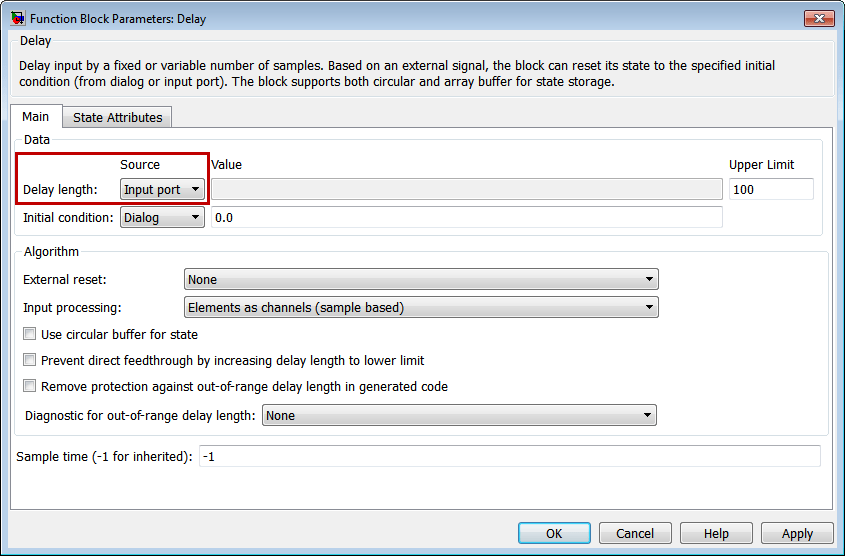

Delay length - Длина задержкиDialog (по умолчанию) | Input portУкажите, следует ли вводить длину задержки непосредственно в диалоговом окне (фиксированная задержка) или наследовать задержку от входного порта (переменная задержка).
Если для параметра «Источник» задано значение Dialogвведите длину задержки в поле редактирования в поле «Значение».
Если для параметра «Источник» задано значение Input port, убедитесь, что восходящий сигнал подает длину задержки для d входной порт. Можно также указать его максимальное значение, указав параметр Верхний предел.
Укажите длину скалярной задержки как действительное неотрицательное целое число. Значение вне диапазона или не целое число в диалоговом окне (фиксированная задержка) возвращает ошибку. Значение вне диапазона из входного порта (переменная задержка) помещает его в диапазон. Ненулевое значение из входного порта (переменная задержка) усекает его до целого числа.
Параметр блока: DelayLengthSource |
| Текст: символьный вектор |
Значения: 'Dialog' | 'Input port' | |
По умолчанию: 'Dialog' |
Параметр блока: DelayLength |
| Текст: символьный вектор |
| Значения: скаляр |
По умолчанию: '2' |
Параметр блока: DelayLengthUpperLimit |
| Текст: символьный вектор |
| Значения: скаляр |
По умолчанию: '100' |
Initial condition - Исходное состояниеDialog (по умолчанию) | Input portУкажите, следует ли вводить начальное условие непосредственно в диалоговом окне или наследовать начальное условие из входного порта.
Если для параметра «Источник» задано значение Dialogвведите начальное условие в поле редактирования в поле Значение.
Если для параметра «Источник» задано значение Input port, убедитесь, что сигнал восходящего направления обеспечивает начальное условие для x0 входной порт.
Simulink ® преобразует в автономном режиме тип данных условия Initial в тип данных входного сигнала.u с помощью операции округления до ближайшего и насыщения.
Примечание
Если на панели Атрибуты состояния (State Attributes) выбрано имя состояния, которое должно разрешаться для сигнального объекта Simulink, блок копирует начальное значение сигнального объекта в параметр условия Initial. Однако, когда источником для начального условия является Input portблок игнорирует начальное значение сигнального объекта.
Параметр блока: InitialConditionSource |
| Текст: символьный вектор |
Значения: 'Dialog' | 'Input port' | |
По умолчанию: 'Dialog' |
Параметр блока: InitialCondition |
| Текст: символьный вектор |
| Значения: скаляр |
По умолчанию: '0.0' |
Input processing - Определение обработки на основе выборки или кадраElements as channels (sample based) (по умолчанию) | Columns as channels (frame based)Укажите, выполняет ли блок обработку на основе выборки или кадра:
Columns as channels (frame based) - Рассматривать каждый столбец ввода как отдельный канал (обработка на основе кадра).
Примечание
Для обработки кадров требуется лицензия DSP System Toolbox™.
Дополнительные сведения см. в разделе Концепции на основе образцов и кадров (панель системных инструментов DSP).
Elements as channels (sample based) - Рассматривать каждый элемент ввода как отдельный канал (обработка на основе выборки).
Используйте обработку ввода, чтобы указать, выполняет ли блок обработку на основе выборки или кадра. Блок принимает сигналы на основе кадра для входа u. Все остальные входные сигналы должны основываться на выборке.
| Входной сигнал u | Режим обработки входных данных | Блокировать работы? |
|---|---|---|
| Образец на основе | Образец на основе | Да |
| Рамка на основе | Нет, создает ошибку | |
| Образец на основе | Рамка на основе | Да |
| Рамка на основе | Да |
Дополнительные сведения об этих двух режимах обработки см. в разделе Концепции на основе образцов и кадров (панель системных инструментов DSP).
Параметр блока: InputProcessing |
| Текст: символьный вектор |
Значения: 'Columns as channels (frame based)' | 'Elements as channels (sample based)' |
По умолчанию: 'Elements as channels (sample based)' |
Use circular buffer for state - Циклический буфер для хранения состоянияoff (по умолчанию) | onИспользуется циклический буфер для сохранения состояния при моделировании и создании кода. В противном случае состояние сохраняется в буфере массива.
Использование кольцевого буфера может повысить скорость выполнения при большой длине задержки. Для буфера массива количество операций копирования увеличивается по мере увеличения длины задержки. Для циклического буфера количество операций копирования является постоянным для увеличения длины задержки.
Если одно из следующих условий верно, то буфер массива всегда сохраняет состояние, поскольку циклический буфер не улучшает скорость выполнения:
Для сигналов на основе выборок длина задержки равна 1.
Для сигналов, основанных на кадрах, длина задержки не больше размера кадра.
Параметр блока: UseCircularBuffer |
| Текст: символьный вектор |
Значения: 'off' | 'on' |
По умолчанию: 'off' |
Prevent direct feedthrough - Предотвращение прямого прохожденияoff (по умолчанию) | onВыберите для увеличения длины задержки с нуля до нижнего предела для режима обработки ввода:
Для сигналов на основе выборок увеличьте минимальную длину задержки до 1.
Для сигналов, основанных на кадрах, увеличьте минимальную длину задержки до длины кадра.
Установка этого флажка предотвращает прямой проход через входной порт, u, к выходному порту. Однако этот флажок не может предотвратить прямой проход через порт начального состояния. x0, к выходному порту.
Чтобы включить этот параметр, установите для параметра Задержка длина: Источник значение Input port.
Параметр блока: PreventDirectFeedthrough |
| Текст: символьный вектор |
Значения: 'off' | 'on' |
По умолчанию: 'off' |
Remove delay length check in generated code - Снять проверку длины задержки вне диапазонаoff (по умолчанию) | onВыберите этот параметр, чтобы удалить код, проверяющий длину задержки за пределами диапазона.
| Флажок | Результат | Когда использовать |
|---|---|---|
Отобранный | Созданный код не включает условные операторы для проверки длины задержки за пределами диапазона. | Для эффективности кода |
Очищенный | Созданный код включает условные операторы для проверки длины задержки за пределами диапазона. | Для критически важных для безопасности приложений |
Чтобы включить этот параметр, установите для параметра Задержка длина: Источник значение Input port.
Параметр блока: RemoveDelayLengthCheckInGeneratedCode |
| Текст: символьный вектор |
Значения: 'off' | 'on' |
По умолчанию: 'off' |
Diagnostic for delay length - Диагностические проверки длины задержкиNone (по умолчанию) | Warning | ErrorУкажите, следует ли создавать предупреждение или ошибку при вводе d меньше нижнего предела или больше длины задержки: верхний предел. Нижний предел зависит от значения параметра «Запретить прямой проход».
Если флажок снят, нижний предел равен нулю.
Если флажок установлен, нижний предел равен 1 для сигналов на основе выборки и длина кадра для сигналов на основе кадра.
Варианты диагностики включают в себя:
None - Программное обеспечение Simulink не выполняет никаких действий.
Warning - Программа Simulink выводит предупреждение и продолжает моделирование.
Error - Программа Simulink завершает моделирование и отображает ошибку.
Чтобы включить этот параметр, установите для параметра Задержка длина: Источник значение Input port.
Параметр блока: DiagnosticForDelayLength |
| Текст: символьный вектор |
Значения: 'None' | 'Warning' | 'Error' |
По умолчанию: 'None' |
Show enable port - Создать разрешающий портoff (по умолчанию) | onВыберите для управления выполнением этого блока с помощью порта enable. Блок считается включенным, когда вход в этот порт ненулевой, и деактивизированным, когда вход 0. Значение входного сигнала проверяется одновременно с выполнением блока.
Параметр блока:
ShowEnablePort
|
| Текст: символьный вектор |
Значения:
'off' | 'on' |
По умолчанию:
'off' |
External reset - Сброс внешнего состоянияNone (по умолчанию) | Rising | Falling | Either | Level | Level holdУкажите событие триггера, которое будет использоваться для сброса состояний до начальных условий.
| Режим сброса | Поведение |
|---|---|
None | Без сброса |
Rising | Сброс на переднем крае |
Falling | Сброс на опущенном ребре |
Either | Сброс на поднимающемся или падающем ребре |
Level | Сброс в любом из следующих случаев:
|
Level hold | Сброс при ненулевом сигнале сброса на текущем шаге времени |
Параметр блока: ExternalReset |
| Текст: символьный вектор |
Значения: 'None' | 'Rising' | 'Falling' | 'Either' | 'Level' | 'Level hold' |
По умолчанию: 'None' |
Sample time (-1 for inherited) - Дискретный интервал между совпадениями времени выборки-1 (по умолчанию) | scalarУкажите интервал времени между выборками. Чтобы наследовать время выборки, задайте для этого параметра значение -1. Этот блок поддерживает дискретное время выборки, но не непрерывное время выборки.
Параметр блока: SampleTime |
| Текст: символьный вектор |
| Значение: вещественный скаляр |
По умолчанию: '-1' |
State name - Уникальное имя для состояния блока'' (по умолчанию) | буквенно-цифровая строкаЭтот параметр используется для назначения уникального имени состоянию блока. Значение по умолчанию: ' '. Если это поле пустое, имя не назначается. При использовании этого параметра следует учитывать следующие соображения:
Допустимый идентификатор начинается с буквы или символа подчеркивания, за которым следуют буквенно-цифровые символы или символы подчеркивания.
Имя состояния применяется только к выбранному блоку.
Этот параметр включает параметр Имя состояния должно разрешаться в сигнальный объект Simulink при нажатии кнопки Применить.
Дополнительные сведения см. в разделе Конфигурация генерации кода C для элементов интерфейса модели (Simulink Coder).
Параметр блока: StateName |
| Текст: символьный вектор |
| Значения: уникальное имя |
По умолчанию: '' |
State name must resolve to Simulink signal object - Требуется разрешение имени состояния для сигнального объектаoff (по умолчанию) | onУстановите этот флажок, чтобы имя состояния разрешалось в объект сигнала Simulink.
Чтобы включить этот параметр, укажите значение для имени состояния. Этот параметр появляется только в том случае, если для параметра конфигурации модели Разрешение сигнала (Signal resolution) задано значение, отличное от None.
Установка этого флажка отключает класс хранения «» Создание кода «».
Параметр блока: StateMustResolveToSignalObject |
| Текст: символьный вектор |
Значения:
'off' | 'on' |
По умолчанию: 'off' |
Signal object class - Имя пакета пользовательского класса храненияSimulink.Signal (по умолчанию) | <StorageClass.PackageName>Выберите пользовательский пакет класса хранения, выбрав класс сигнального объекта, определяемый целевым пакетом. Например, для применения пользовательских классов хранения из встроенного пакета mpt, выберите mpt.Signal. Если вы не используете цель создания кода на основе ERT с Embedded Coder ®, пользовательские классы хранения не влияют на созданный код.
Чтобы использовать пакет класса хранения, отличный от пакета Simulink, необходимо загрузить пакет в словарь Embedded Coder модели. См. раздел Загрузка пакетов классов хранения в словарь встроенного кодера (Embedded Coder).
Сведения о настройке данных модели с помощью классов хранения см. в разделе Конфигурация генерации кода C для элементов интерфейса модели (встроенный кодер). Сведения о пользовательских классах хранения см. в разделе Организация данных в структуры в сгенерированном коде (встроенный кодер).
Параметр блока: StateSignalObject |
| Текст: символьный вектор |
Значения:
'Simulink.Signal' | '<StorageClass.PackageName>' |
По умолчанию: 'Simulink.Signal' |
Code generation storage class - Класс хранения состояния для генерации кодаAuto (по умолчанию) | Model default | ExportedGlobal | ImportedExtern | ImportedExternPointer | BitField (Custom) | Model default | ExportToFile (Custom) | ImportFromFile (Custom) | FileScope (Custom) | AutoScope (Custom) | Struct (Custom) | GetSet (Custom) | Reusable (Custom)Выберите класс хранения состояния для создания кода.
Auto является подходящим классом хранения для состояний, для которых не требуется интерфейс с внешним кодом.
StorageClass
Используйте класс объекта Signal для выбора пользовательских классов хранения из пакета, отличного от Simulink.
Чтобы включить этот параметр, укажите значение для имени состояния.
Параметр блока:
StateStorageClass |
| Текст: символьный вектор |
Значения:
'Auto' | 'Model default' | 'ExportedGlobal' | 'ImportedExtern' | 'ImportedExternPointer' | 'Custom' | ... |
По умолчанию: 'Auto' |
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
Созданный код зависит от memcpy или memset функции (string.h) при определенных условиях.
Для получения информации о создании кода HDL см. раздел Создание кода HDL на странице Задержка.
Задержка | Сбрасываемая задержка | Задержка с отводом | Единичная задержка
