Конкатенация входных сигналов того же типа для создания непрерывного выходного сигнала
Simulink/Часто используемые блоки
Операции с симуляцией/математикой
Одновременная маршрутизация/маршрутизация сигналов
Кодер HDL/Математические операции
Кодер HDL/маршрутизация сигналов
Блоки Vector Concatenate и Matrix Concatenate объединяют входные сигналы для создания невиртуального выходного сигнала, элементы которого находятся в смежных местоположениях памяти.
В библиотеке Simulink ® эти блоки имеют разные конфигурации одного и того же блока. Они различаются на основании установки их параметра Mode, который определяет, работает ли блок в режиме векторной или многомерной конкатенации массива. Требования к входному сигналу и выходному сигналу зависят от режима конкатенации.
| Блок | Настройка режима | Требования к входному сигналу | Выходной сигнал |
|---|---|---|---|
| Конкатенат вектора | Vector |
| Когда все входы являются векторами, выход является вектором. Если какой-либо из входов является вектором строки или столбца, то выводом является вектор строки или столбца соответственно. Совет Для создания вектора вызовов функций используется блок Mux. |
| Конкатенат матрицы | Multidimensional array | Сигналы любой размерности (скаляры, векторы и матрицы) | Выходные данные всегда являются массивом. Предполагается, что конечные размеры Конкатенация относится к размеру, заданному параметром размера Конкатенат. |
Сигналы в выходном сигнале появляются в том же порядке, что и входные сигналы для блока. Описание порядка портов для различных ориентаций блоков см. в разделе Расположение порта после поворота или разворота.
Можно использовать несколько блоков векторной конкатенации или матричной конкатенации для создания выходного сигнала поэтапно, но результат плоский, как если бы для конкатенации сигналов использовался один блок.
Для определения массива шин необходимо использовать блок векторной конкатенации или блок матричной конкатенации. Дополнительные сведения см. в разделе Группирование невиртуальных шин в массивах шин.
Number of inputs - Количество входных портов2 (по умолчанию) | положительное целое числоУкажите количество входов для блока как действительное положительное целое число, меньшее или равное 65536.
Параметр блока:
NumInputs |
| Текст: символьный вектор |
| Значения: положительное целое число |
По умолчанию:
'2' |
Mode - Тип конкатенацииVector | Multidimensional arrayВыберите тип конкатенации, выполняемой этим блоком. Режим по умолчанию блока «Векторная конкатенация»: Vector. Режим по умолчанию блока Matrix Concatenate: Multidimensional array.
При выборе Vectorблок выполняет векторную конкатенацию.
При выборе Multidimensional arrayблок выполняет матричную конкатенацию.
| Настройка режима | Входные сигналы | Продукция |
|---|---|---|
Vector |
| Когда все входы являются векторами, выход является вектором. Если какой-либо из входов является вектором строки или столбца, то выводом является вектор строки или столбца соответственно. |
Multidimensional array | Сигналы любой размерности (скаляры, векторы и матрицы) | Выходные данные всегда являются массивом. Предполагается, что конечные размеры Конкатенация относится к размеру, заданному параметром размера Конкатенат. |
Параметр блока:
Mode |
| Текст: символьный вектор |
Значения:
'Vector' | 'Multidimensional array' |
По умолчанию:
'Vector' |
Concatenate dimension - Выходной размер, вдоль которого необходимо объединить входные массивы1 (по умолчанию) | скалярное целое числоУкажите выходной размер для объединения входных массивов.
Чтобы объединить входные массивы по вертикали, введите 1.
Чтобы объединить входные массивы по горизонтали, введите 2.
Чтобы выполнить многомерную конкатенацию на входах, укажите целое число больше 2.

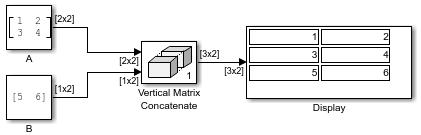

Если для этого параметра установлено значение 1 и входы блоков представляют собой 2-D матрицы, блок выполняет вертикальную матричную конкатенацию и укладывает входные матрицы друг на друга для создания выходной матрицы. Например, см. ex_concatenate_vertical модель.
![The input matrices [1 2;3 4] and [5 6] are vertically concatenated to create the output matrix [1 2; 3 4; 5 6].](vertical_matrix_concat.png)

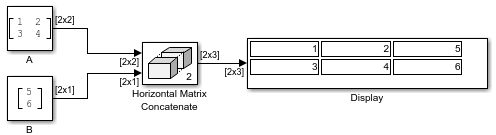

Если для этого параметра задано значение 2 и входы блоков представляют собой 2-D матрицы, блок выполняет горизонтальную матричную конкатенацию и размещает входные матрицы бок о бок для создания выходной матрицы. Например, см. ex_concatenate_horizontal модель.
![The input matrices [1 2;3 4] and [5;6] are horizontally concatenated to create the output matrix [1 2 5;3 4 6].](horizontal_matrix_concat.png)
Входные матрицы должны иметь совместимые размеры для конкатенации. Для вертикальной конкатенации необходимо, чтобы входные матрицы имели одинаковое количество столбцов. Для горизонтальной конкатенации необходимо, чтобы входные матрицы имели одинаковое количество строк.

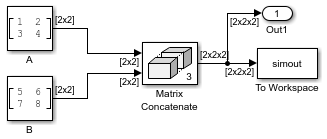

Если для этого параметра задано значение 3 и входы блоков представляют собой 2-D матрицы, блок выполняет многомерную матричную конкатенацию. Например, см. ex_concatenate_multidims модель
![The dimension of each input matrix is [2x2] and the dimension of the output matrix is [2x2x2].](concat_multi.png)
Чтобы включить этот параметр, установите для параметра Mode значение Multidimensional array.
Параметр блока:
ConcatenateDimension |
| Текст: символьный вектор |
| Значения: скалярное целое число |
По умолчанию:
'1' |
