Выходные формы сигналов с использованием обозначений сигналов
Симулинк/источники
Блок генератора сигналов выводит сигналы на основе обозначений сигналов, введенных в таблицу Определение сигналов (Waveform Definition).
Этот блок поддерживает следующие синтаксисы для сигнальных обозначений:
Синтаксис функции - укажите все аргументы в определенном порядке для синтаксиса сигнала (см. Алгоритмы).
Синтаксис «имя-значение» - укажите необязательные пары, разделенные запятыми Name,Value аргументы. Name является именем аргумента и Value - соответствующее значение. Name должно отображаться внутри отдельных кавычек (' '). Можно указать несколько аргументов пары имен и значений в любом порядке как Name1,Value1,...,NameN,ValueN. Дополнительные сведения см. в разделе Алгоритмы.
Этот блок поддерживает нормальный, ускорительный и быстрый режимы ускорителя и быстрый перезапуск.
| Операция | Оператор |
|---|---|
Абсолютное значение |
abs()
|
Дополнение |
+
|
Подразделение |
/
|
Умножение |
*
|
Круглые скобки |
()
|
Вычитание |
-
|
Унарный минус |
-
|
Блок Waveform соблюдает следующие правила приоритета оператора:
( )
+ - (унарный)
* /
+ -
Блок генератора сигналов выдает по одному сигналу за один раз. Этот выходной сигнал можно изменить. Параметры экспресс-частоты и фазового смещения в радианах. Также можно:

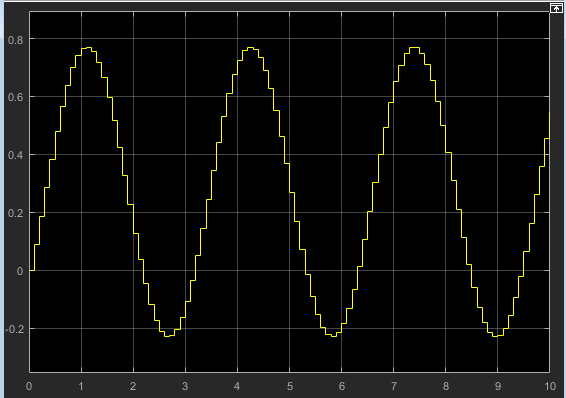

Вложенные обозначения сигналов, например:
sin('Amplitude',sin('Amplitude',1,'Frequency',1,'Phase',0),'Frequency',1,'Phase',1)
Ссылка на вещественные скалярные переменные в базовой рабочей области или рабочей области модели, например:
sin('Amplitude',x,'Frequency',y,'Phase',z)x, y и z существуют в базовой рабочей области.
Дополнительные сведения о формах сигналов см. в разделе Алгоритмы.
Чтобы быстро определить отклик системы на различные типы входов, можно изменить выходной сигнал блока генератора сигналов во время моделирования.
Невозможно настроить параметры сигнала, такие как частота или амплитуда, во время выполнения кода, генерируемого с помощью Simulink ® Coder™. Вместо этого можно создать код, позволяющий переключаться между указанными вариантами формы сигнала. Дополнительные сведения см. в разделе Переключение между выходными формами сигнала во время выполнения кода для блока генератора формы сигнала (Simulink Coder).
Output Signal - Форма сигнала для выходного сигналаВыберите определение формы сигнала, чтобы указать выходной сигнал. Номер соответствует позиции в таблице определения формы сигнала. Этот параметр можно изменить во время выполнения моделирования.
Параметр блока: SelectedSignal |
| Текст: символьный вектор |
| Значения: скаляр |
По умолчанию: '1' |
Waveform Definition - Обозначения сигналов формы сигналаgaussian(mean,variance,seed) | pulse(amplitude,trigger_time,duration) | sawtooth(amplitude,frequence,phase_offset) | sin(amplitude,frequence,phase_offset) | square(amplitude,frequence,phase_offset) | step(step_time,initial_value,final_value)Введите обозначения сигналов в таблицу «Определение формы сигнала», по одному определению формы сигнала на строку. Дополнительные сведения о синтаксисе см. в разделе Алгоритмы.
Нажмите кнопку Показать помощник по типам данных
, чтобы отобразить помощник по типам данных, который помогает задать атрибуты типов данных. Дополнительные сведения см. в разделе Определение типов данных с помощью помощника по типам данных.
Output minimum - Минимальное выходное значение для проверки дальности[] (по умолчанию) | скалярМеньшее значение диапазона вывода, которое проверяет Simulink.
Simulink использует минимум для выполнения:
Проверка диапазона параметров (см. раздел Задание минимальных и максимальных значений для параметров блока) для некоторых блоков.
Проверка диапазона моделирования (см. раздел Определение диапазонов сигналов и Включение проверки диапазона моделирования).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, создаваемого на основе модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов моделирования, таких как SIL или внешний режим. Дополнительные сведения см. в разделе Оптимизация с использованием указанных минимального и максимального значений (встроенный кодер).
Примечание
Минимальный выходной сигнал не насыщает и не отсекает фактический выходной сигнал. Вместо этого используйте блок «Насыщенность».
Параметр блока: OutMin |
| Текст: символьный вектор |
Значения: '[ ]'| скаляр |
По умолчанию: '[ ]' |
Output maximum - Максимальное выходное значение для проверки дальности[] (по умолчанию) | скалярВерхнее значение диапазона вывода, которое проверяет Simulink.
Simulink использует максимальное значение для выполнения:
Проверка диапазона параметров (см. раздел Задание минимальных и максимальных значений для параметров блока) для некоторых блоков.
Проверка диапазона моделирования (см. раздел Определение диапазонов сигналов и Включение проверки диапазона моделирования).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, создаваемого на основе модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов моделирования, таких как SIL или внешний режим. Дополнительные сведения см. в разделе Оптимизация с использованием указанных минимального и максимального значений (встроенный кодер).
Примечание
Выходной максимум не насыщает и не отсекает фактический выходной сигнал. Вместо этого используйте блок «Насыщенность».
Параметр блока: OutMax |
| Текст: символьный вектор |
Значения: '[ ]'| скаляр |
По умолчанию: '[ ]' |
Output data type - Укажите тип выходных данныхdouble (по умолчанию) | Inherit: Inherit via back propagation | single | int8 | int32 | uint32 | int64 | uint64 | fixdt(1,16,2^0,0) | <data type expression> | ...Выберите тип данных для вывода. Тип может быть унаследован, указан непосредственно или выражен как объект типа данных, например Simulink.NumericType.
Параметр блока: OutDataTypeStr |
| Текст: символьный вектор |
Значения:, 'Inherit: Inherit via back propagation', 'single', 'int8', 'uint8', int16, 'uint16', 'int32', 'uint32', 'int64', 'uint64', fixdt(1,16,0), fixdt(1,16,2^0,0), fixdt(1,16,2^0,0). '<data type expression>' |
По умолчанию: 'Double' |
Lock output data type setting against changes by the fixed-point tools - Предотвращение переопределения типов данных инструментами с фиксированной точкойoff (по умолчанию) | onВыберите этот параметр, чтобы заблокировать тип выходных данных этого блока от изменений, внесенных инструментом Fixed-Point Tool и помощником Fixed-Point. Дополнительные сведения см. в разделе Использование параметров типа выходных данных блокировки (конструктор фиксированных точек).
Параметр блока: LockScale |
| Текст: символьный вектор |
Значения: 'off' | 'on' |
По умолчанию: 'off' |
Lock data type settings against changes by the fixed-point tools - Предотвращение переопределения типов данных инструментами с фиксированной точкойoff (по умолчанию) | onВыберите этот параметр, чтобы заблокировать параметры типа данных этого блока от изменений с помощью инструмента «Фиксированная точка» и помощника по фиксированным точкам. Дополнительные сведения см. в разделе Блокировка параметров типа выходных данных (конструктор фиксированных точек).
Параметр блока:
LockScale |
Значения:
'off' | 'on' |
По умолчанию:
'off' |
Integer rounding mode - Укажите режим округления для операций с фиксированной точкойFloor (по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | ZeroВыберите один из этих режимов округления.
CeilingОкругляет как положительные, так и отрицательные числа в сторону положительной бесконечности. Эквивалентно MATLAB
®ceil функция.
ConvergentОкругляет число до ближайшего представимого значения. Если возникает связь, округляется до ближайшего чётного целого числа. Эквивалентно Designer™ фиксированной точки convergent функция.
FloorОкругляет как положительные, так и отрицательные числа в сторону отрицательной бесконечности. Эквивалентно MATLAB floor функция.
NearestОкругляет число до ближайшего представимого значения. Если возникает галстук, округляется до положительной бесконечности. Эквивалентно конструктору фиксированных точек nearest функция.
RoundОкругляет число до ближайшего представимого значения. Если возникает связь, округляет положительные числа в сторону положительной бесконечности и округляет отрицательные числа в сторону отрицательной бесконечности. Эквивалентно конструктору фиксированных точек round функция.
SimplestАвтоматический выбор между скруглением по направлению к полу и скруглением по направлению к нулю для создания кода округления, который является максимально эффективным.
ZeroОкругляет число до нуля. Эквивалентно MATLAB fix функция.
Параметр блока: RndMeth |
| Текст: символьный вектор |
Значения: 'Ceiling' | 'Convergent' | 'Floor' | 'Nearest' | 'Round' | 'Simplest' | 'Zero' |
По умолчанию: 'Floor' |
Дополнительные сведения см. в разделе Округление (конструктор фиксированных точек).
Saturate on integer overflow - Метод действия переполненияoff (по умолчанию) | onУкажите, будут ли переполнения насыщаться или переноситься.
| Действие | Объяснение | Влияние на переполнение | Пример |
|---|---|---|---|
|
Установите этот флажок ( |
Возможно переполнение модели, и требуется явная защита от насыщения в сгенерированном коде. |
Переполнения насыщаются минимальным или максимальным значением, которое может представлять тип данных. |
Максимальное значение, |
|
Не устанавливайте этот флажок ( |
Требуется оптимизировать эффективность созданного кода. Необходимо избегать чрезмерного указания того, как блок обрабатывает сигналы вне диапазона. Дополнительные сведения см. в разделе Устранение ошибок диапазона сигналов. |
Переполнение до соответствующего значения, представляемого типом данных. |
Максимальное значение, |
Если этот флажок установлен, насыщение применяется ко всем внутренним операциям блока, а не только к выводу или результату. Обычно процесс генерации кода может обнаруживать, когда переполнение невозможно. В этом случае генератор кода не создает код насыщения.
Параметр блока: SaturateOnIntegerOverflow |
| Текст: символьный вектор |
Значения:
'off' | 'on' |
По умолчанию: 'off' |
Sample time - Интервал времени между выборками0.1 (по умолчанию) | скалярУкажите интервал времени между выборками. Чтобы наследовать время выборки, задайте для этого параметра значение -1. Дополнительные сведения см. в разделе Указание времени образца.
Параметр блока: SampleTime |
| Текст: символьный вектор |
| Значения: скаляр |
По умолчанию: '0.1' |
Типы данных |
|
Прямой проход |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулей |
|
Введите обозначения сигналов в таблицу «Определение формы сигнала», по одному определению формы сигнала на строку. Чтобы добавить определение формы сигнала, нажмите кнопку Добавить. Новая форма сигнала отображается как пустой символьный вектор. Блок интерпретирует пустые или пустые символьные векторы как наземные.
Чтобы удалить определение формы сигнала, нажмите кнопку Удалить. Можно выбрать несколько форм сигнала, удерживая клавиши CTRL + CLICK или SHIFT + CLICK.

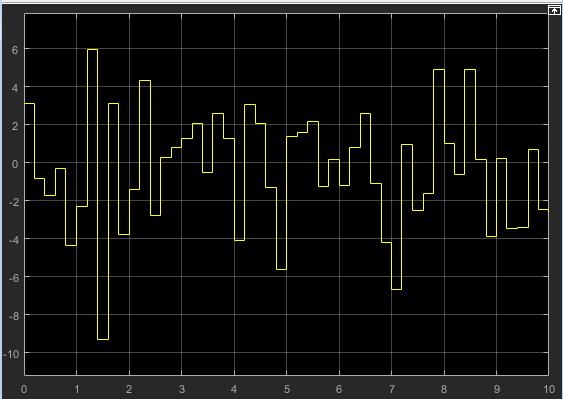

gaussian(mean,variance,seed)
gaussian('Mean',mean,'Variance',variance,'Seed',seed)mean - Среднее значение выхода случайной величины.
По умолчанию: 0
variance - стандартное отклонение в квадрате выхода случайной величины.
По умолчанию: 1
Значение: Положительная константа или действительная скалярная переменная
seed - начальное начальное значение для генератора случайных чисел.
По умолчанию: 0
Значение: Константа или вещественная скалярная переменная
gaussian('Mean',0,'Variance',10,'Seed',1)

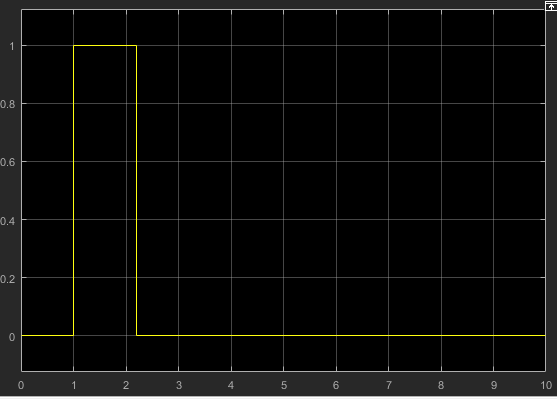

pulse(amplitude,trigger_time,duration)
pulse('Amplitude',amplitude,'TriggerTime',trigger_time,'Duration',duration)amplitude - Значение сигнала при высоком импульсе.
По умолчанию: 1
trigger_time - Истекшее время моделирования при изменении амплитуды сигнала, в секундах.
По умолчанию: 1
Значение: Константа или вещественная скалярная переменная
duration - Как долго сигнал остается на заданной амплитуде перед возвращением на землю, в секундах.
По умолчанию: 1
Значение: Положительная константа или действительная скалярная переменная
pulse('Amplitude',1,'TriggerTime',1,'Duration',1)

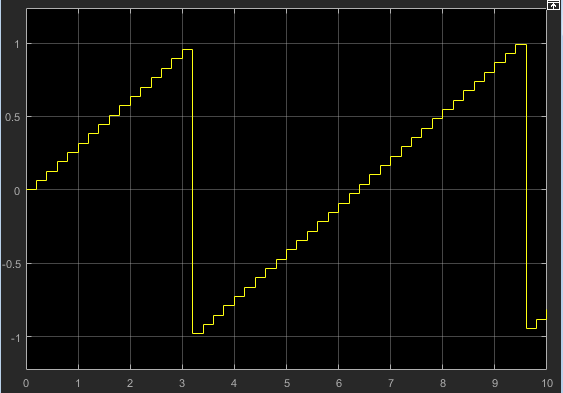

sawtooth(amplitude,frequency,phase_offset)
sawtooth('Amplitude',amplitude,'Frequency',frequency,'Phase',phase_offset)amplitude - Пиковое значение пиловочника.
По умолчанию: 1
frequency - Частота формы сигнала, в рад/с.
По умолчанию: 1
phase_offset - Горизонтальный сдвиг сигнала, основанный на прошедшем времени моделирования, в секундах.
По умолчанию: 0
sawtooth('Amplitude',1,'Frequency',1,'Phase',0)

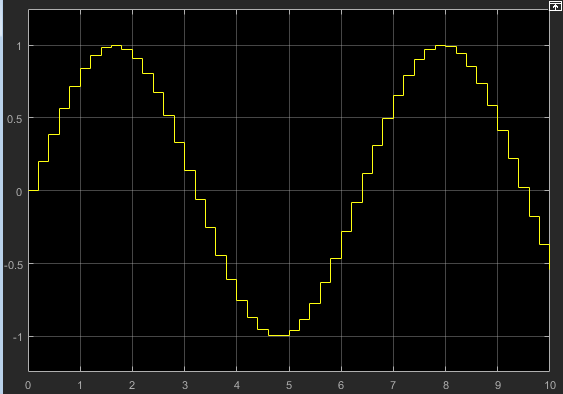

sin(amplitude,frequency,phase_offset)
sin('Amplitude',amplitude,'Frequency',frequency,'Phase',phase_offset)amplitude - амплитуда синусоидальной волны.
По умолчанию: 1
frequency - Частота формы сигнала, в рад/с.
По умолчанию: 1
phase_offset - Фазовое смещение, в радиусах.
По умолчанию: 0
sin('Amplitude',1,'Frequency',1,'Phase',0)

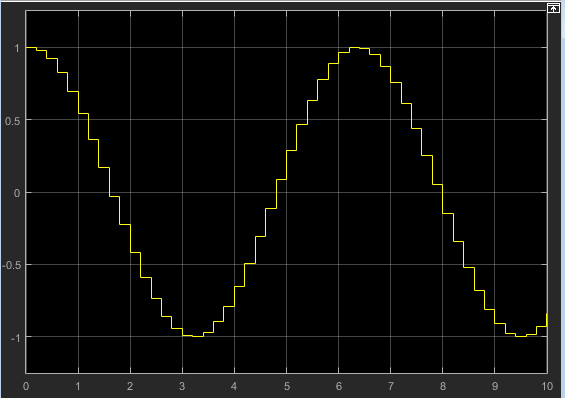

Чтобы получить косинусную форму сигнала:
sin('Amplitude',1,'Frequency',1,'Phase',pi/2)

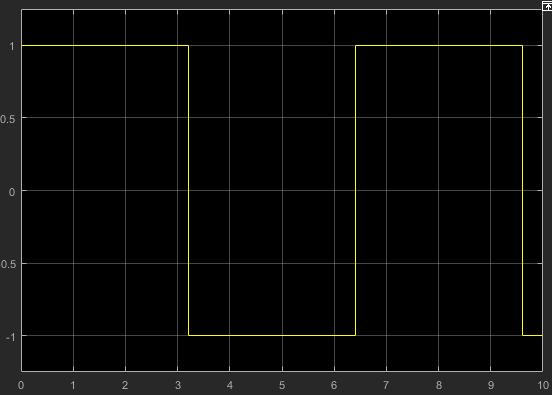

square(amplitude,frequency,phase_delay,duty_cycle)
square('Amplitude',amplitude,'Frequency',frequency,'Phase',phase_delay,...
'DutyCycle',duty_cycle)amplitude - амплитуда сигнала.
По умолчанию: 1
frequency - Частота сигнала в рад/с.
По умолчанию: 1
phase_delay - Горизонтальный сдвиг сигнала на основе прошедшего времени моделирования, в секундах.
По умолчанию: 0
duty_cycle - Процент высокого сигнала за период (0-100%). Блок обрезает минимальный сигнал на 0% и максимальный сигнал на 100%.
По умолчанию: 50
square('Amplitude',1,'Frequency',1,'Phase',0,'DutyCycle',50)

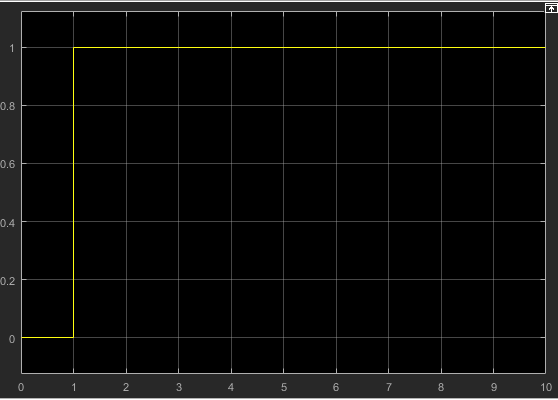

step(step_time,initial_value,final_value)
step('StepTime',step_time,'InitialValue',initial_value,'FinalValue',final_value)step_time - Истекшее время моделирования при изменении сигнала с initial value кому final value, в секундах.
По умолчанию: 1
Значение: Константа или положительная действительная скалярная переменная.
initial_value - Значение сигнала по истечении времени моделирования меньше step_time, в секундах.
По умолчанию: 0
final_value - Значение сигнала по истечении времени моделирования больше или равно времени шага, в секундах.
По умолчанию: 1
step('StepTime',1,'InitialValue',0,'FinalValue',1)
