Визуализация и интерактивное изучение событий нулевого пересечения
Используйте обозреватель нулевого пересечения для визуализации и анализа событий нулевого пересечения, которые происходят для каждого состояния в модели.
Выполните профилирование модели с помощью профилировщика решателя. Убедитесь, что параметр Stations & Zero Crossing включен.
Выберите Пересечение нуля (Zero Crossing) в разделе Обзор (Explore) панели инструментов Профилировщика решателя (Solver Profiler).
Использование проводника нулевого пересечения для изучения кластеров событий нулевого пересечения
Откройте окно ex_spi_show_zc и запустите приложение Solver Profiler.
Включите параметр Состояния и пересечение нуля (Stations & Zero Crossing) в разделе Журнал (Log) панели инструментов и запустите профилировщик решателя.

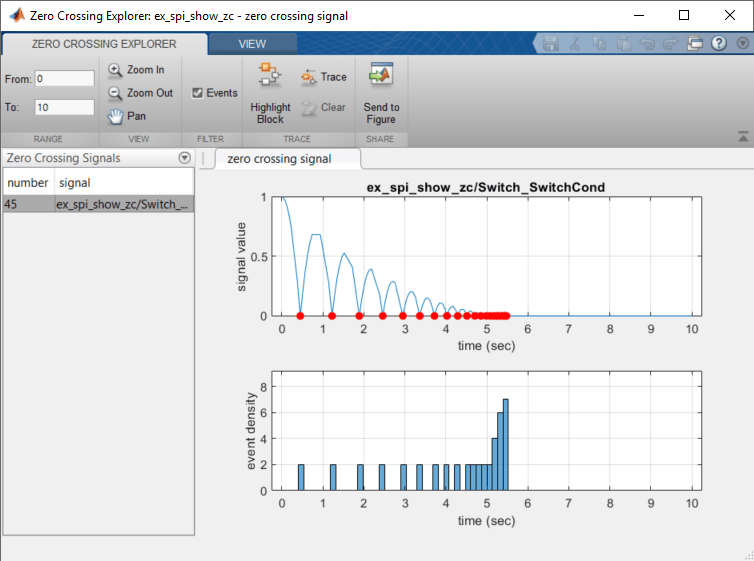

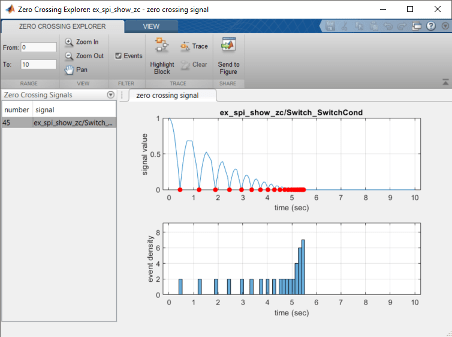

После завершения профилирования запустите обозреватель пересечения нулей

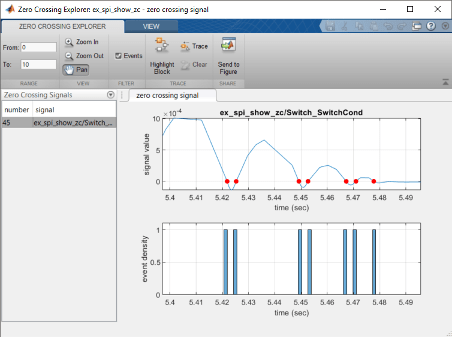

На полпути моделирования увеличивается плотность событий пересечения нулей. Увеличение масштаба графика плотности событий между отметкой 5 и 6 секунд
Более тщательное изучение показывает, что каждый отскок соответствует двум нулевым переходам - от положительного к отрицательному и наоборот. Это артефакт численно решающей динамики состояния, которая приближается к 0 значению. Около 5,48 секунды, мяч, моделируемый в модели, приходит на «отдых», следовательно, изолированное единственное событие пересечения нуля.
