Результаты проверки адресной модели с выделением

Чтобы указать результаты анализа для отдельных проверок Model Advisor, используйте цветовую подсветку на диаграмме модели. Блоки, которые проходят проверку, не проходят проверку или вызывают предупреждение о проверке, подсвечиваются цветом в окне модели. Откройте мастер модели и щелкните Подсветка (Highlighting) > Включить подсветку (Enable Highlighting).

После выбора элемента подсветки открывается окно модели и информационное окно Подсветка помощника по модели (Model Advisor Highlighting). Информационное окно Подсветка помощника по модели (Model Advisor Highlighting) предоставляет ссылку на окно Консультант по модели (Model Advisor), где можно просмотреть результаты проверки.

Если проверка предупреждает или завершается неуспешно и окно модели подсвечивает блоки серым цветом, внимательно изучите результаты в окне помощника по модели. Проверка Model Advisor может завершиться сбоем или предупреждением из-за параметров или настроек диагностики.

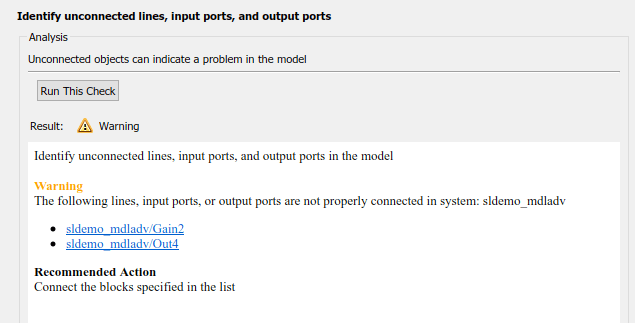

После выполнения анализа Model Advisor и выбора элемента подсветки проверки с подсвеченными результатами обозначаются значком в окне Model Advisor. В окне редактора модели помощник по модели подсвечивает блоки или компоненты, связанные с предупреждением. На правой панели окна Model Advisor находится дополнительная информация о предупреждении.

Рекомендуемое действие показывает, как исправить предупреждение или ошибку. В этом случае подключите отсоединенные блоки.

На левой панели окна Мастер модели (Model Advisor) выберите выделенную проверку Определить сомнительные операции для строгой конструкции с одной точностью. В окне редактора модели помощник по модели подсвечивает блоки или компоненты, связанные с предупреждением. В этом случае консультант по модели находит Outport блок, использующий двойную точность из-за установки параметра конфигурации Default for underspecified data type.

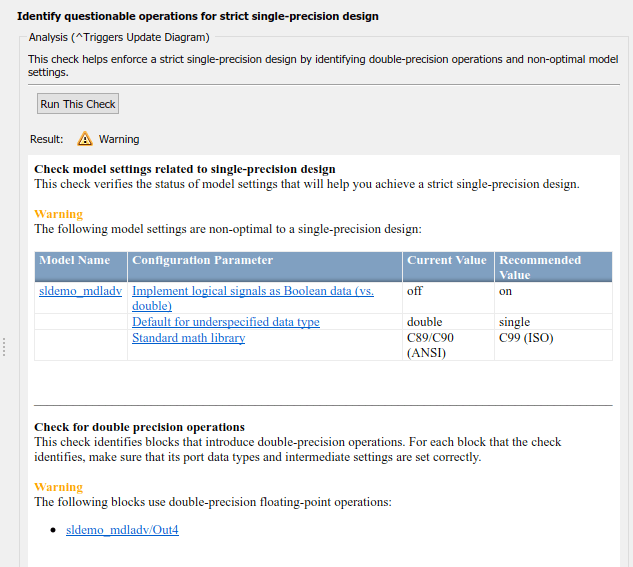

На правой панели окна Мастер модели (Model Advisor) отображаются дополнительные сведения о предупреждении с одинарной точностью.

Вход по умолчанию для Outport блок установлен в значение double. Model Advisor генерирует предупреждение, поскольку Outport блок не подключен к другому блоку. После просмотра результатов проверки в окне модели и окне Model Advisor можно исправить предупреждения или ошибки.

Чтобы просмотреть блоки модели, исключенные из проверок помощника по модели, на панели инструментов окна помощника по модели выберите Подсветка (Highlighting) > Выделить исключения (Highlight Exclusions). При наличии Check™ Simulink ® можно создавать или изменять исключения для проверок Model Advisor.

Исправление предупреждения или ошибки проверки помощника по модели

Результаты проверки Model Advisor определяют элементы модели, отмеченные проверкой Model Advisor. Можно либо исправить проблемы вручную, либо использовать Model Advisor для автоматического применения исправления.

Дополнительные сведения о том, почему не проходит определенная проверка, см. в документации по этой проверке.
