Примечание
Для работы панели Bilevel Measurements требуется лицензия DSP System Toolbox™ или Simscape™.

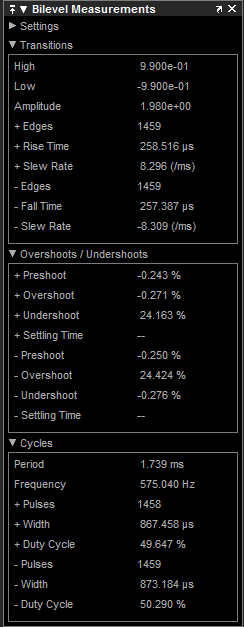

Отображение информации о переходах, перегрузках, недоделках и циклах сигналов. Чтобы открыть панель «Измерения уровня»:
Из меню выберите Инструменты> Измерения> Двухуровневые Измерения.
На панели инструментов нажмите кнопку «Измерения уровня
».
Панель Настройки (Settings) позволяет изменять свойства, используемые для расчета различных измерений, включающих переходы, переполнения, недоделки и циклы. Можно изменить уровень высокого состояния, уровень низкого состояния, допуск уровня состояния, уровень верхнего опорного уровня, уровень среднего опорного уровня и уровень нижнего опорного уровня.
Уровень автоматического состояния (Auto State Level) - если этот флажок установлен, панель измерений Билевел (Bilevel measurements) обнаруживает уровни высокого и низкого состояния двухуровневого сигнала. Если этот флажок снят, можно ввести значения для уровней высокого и низкого состояния вручную.
Высокий - используется для задания вручную значения, обозначающего положительную полярность или уровень высокого состояния.
Низкий - используется для задания вручную значения, обозначающего отрицательную полярность или уровень низкого состояния.
Допуск по уровню состояния - допуск, в пределах которого начальный и конечный уровни каждого перехода должны находиться в пределах соответствующих уровней состояния. Это значение выражается в процентах от разницы между уровнями высокого и низкого состояний.
Верхний опорный уровень (Upper Ref Level) - используется для вычисления конца измерения времени подъема или начала измерения времени падения. Это значение выражается в процентах от разницы между уровнями высокого и низкого состояний.

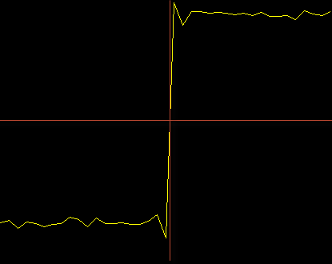

Mid Ref Level - используется для определения момента перехода. Это значение выражается в процентах от разницы между уровнями высокого и низкого состояний. На следующем рисунке средний опорный уровень показан как горизонтальная линия, а его соответствующий момент среднего опорного уровня показан как вертикальная линия.
Нижний опорный уровень (Lower Ref Level) - используется для вычисления конца измерения осеннего времени или начала измерения времени подъема. Это значение выражается в процентах от разницы между уровнями высокого и низкого состояний.
Settle Seek - длительность после момента среднего опорного уровня, когда каждый переход используется для вычисления допустимого времени установления. Это значение эквивалентно входному параметру, D, который можно установить при запуске settlingtime функция. Время настройки отображается на панели «Переполнения/Недоводы».
Отображение вычисленных измерений, связанных с изменением входного сигнала между двумя возможными значениями уровня состояния - высоким и низким.

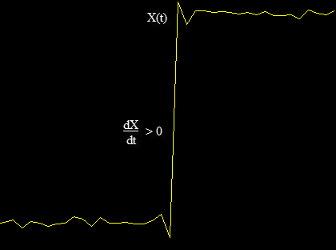

Положительный переход, или передний фронт, в форме двухуровневого сигнала - это переход от уровня низкого состояния к уровню высокого состояния. Положительный переход имеет значение наклона больше нуля. На следующем рисунке показан положительный переход.
Когда рядом с текстовой меткой имеется знак «плюс» (+), измерение представляет собой передний край, переход от уровня низкого состояния к уровню высокого состояния.

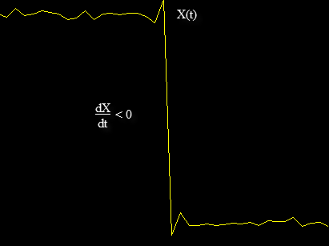

Отрицательный переход, или падающий фронт, в форме двухуровневого сигнала - это переход от уровня высокого состояния к уровню низкого состояния. Отрицательный переход имеет значение наклона меньше нуля. На следующем рисунке показан отрицательный переход.
Если рядом с текстовой меткой имеется знак минус (-), то измерение представляет собой задний край, переход от уровня высокого состояния к уровню низкого состояния.
Измерения перехода предполагают, что амплитуда входного сигнала находится в единицах вольт. Чтобы измерения перехода были действительными, необходимо преобразовать все входные сигналы в вольт.
High - Уровень высокоамплитудного состояния входного сигнала по длительности параметра Time Span. Временной интервал можно задать на главной панели диалогового окна «Визуальные эффекты - Свойства временной области».
Low - уровень низкоамплитудного состояния входного сигнала по длительности параметра Time Span. Временной интервал можно задать на главной панели диалогового окна «Визуальные эффекты - Свойства временной области».
Амплитуда - разность амплитуд между уровнем высокого состояния и уровнем низкого состояния.
+ Edges - общее количество положительных полярностей или растущих краев, подсчитанных в пределах отображаемой части входного сигнала.
+ Время подъема (Rise Time) - среднее количество времени, необходимое для перехода каждого переднего фронта от нижнего опорного уровня к верхнему опорному уровню.

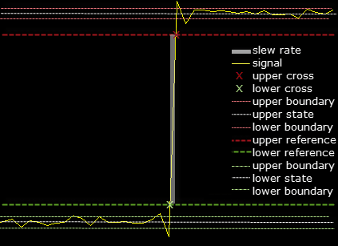

+ Скорость наклона - средний наклон каждой линии перехода по фронту в пределах верхнего и нижнего эталонных уровней в отображаемой части входного сигнала. Область, в которой вычисляется скорость нарастания, отображается серым цветом на следующем рисунке.
- Рёбра (Edges) - общее количество отрицательной полярности или падающих рёбер, подсчитанных в пределах отображаемой части входного сигнала.
- Время падения (Fall Time) - среднее количество времени, необходимое для перехода каждого заднего края от верхнего опорного уровня к нижнему опорному уровню.
- Скорость наклона - средний наклон каждой линии перехода заднего края в пределах верхнего и нижнего эталонных уровней в отображаемой части входного сигнала.
На панели «Переполнения/недоделки» отображаются вычисленные измерения, включающие искажение и демпфирование входного сигнала. Превышение и понижение относятся к величине, которая соответственно превышает сигнал и падает ниже его конечного установившегося значения. Preshoot относится к величине перед переходом, что сигнал изменяется от его начального установившегося значения.

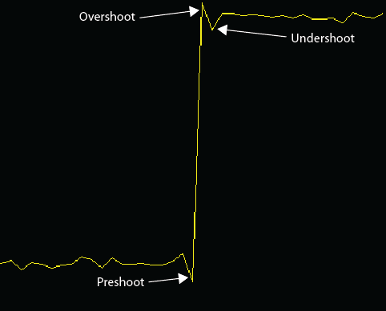

На этом рисунке показаны прешут, перестрелка и подпятник для перехода вверх по краю.

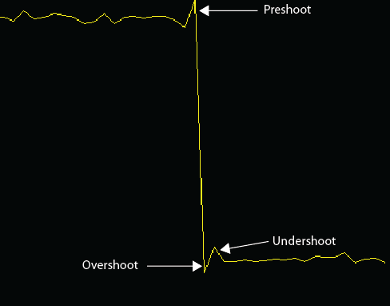

На следующем рисунке показан предварительный переход, перестрелка и перестрелка для перехода с опущенным краем.
+ Preshoot - средняя самая низкая аберрация в регионе, непосредственно предшествующая каждому возрастающему переходу.
+ Превышение - средняя самая высокая аберрация в регионе сразу после каждого возрастающего перехода.
+ Недостаток - средняя самая низкая аберрация в регионе сразу после каждого возрастающего перехода.

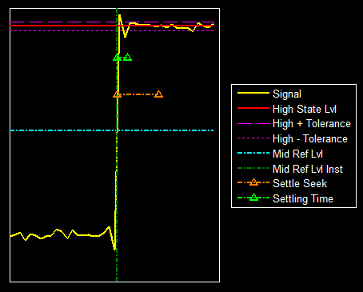

+ Время установления - среднее время, необходимое для входа каждого переднего фронта и нахождения в пределах допуска высокого уровня в течение оставшейся части длительности поиска урегулирования. Время установления - это время после момента среднего опорного уровня, когда сигнал пересекается и остается в области допуска вокруг уровня высокого состояния. Это пересечение показано на следующем рисунке.
Параметр длительности поиска можно изменить на панели «Параметры».
- Preshoot - Средняя самая высокая аберрация в регионе, непосредственно предшествующая каждому падающему переходу.
- Превышение - Средняя самая высокая аберрация в регионе сразу после каждого падающего перехода.
- Недостаточность - средняя самая низкая аберрация в регионе сразу после каждого падающего перехода.
- Время установления - среднее время, необходимое для входа каждого падающего фронта и нахождения в пределах допуска уровня низкого состояния в течение оставшейся части продолжительности поиска урегулирования. Время установления - это время после момента среднего опорного уровня, когда сигнал пересекается и остается в области допуска вокруг уровня низкого состояния. Параметр длительности поиска можно изменить на панели «Параметры».
На панели Циклы (Cycles) отображаются вычисленные измерения, относящиеся к повторениям или трендам в отображаемой части входного сигнала.
Свойства для установки:

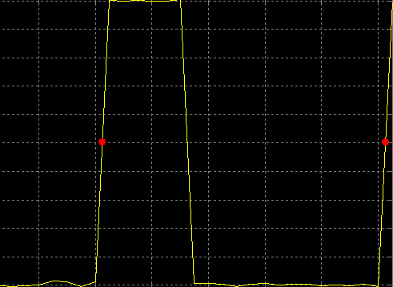

Период - средняя длительность между соседними краями одинаковой полярности в пределах отображаемой части входного сигнала. Панель измерений Билевела вычисляет период следующим образом. Она принимает разность между моментами среднего опорного уровня начального перехода каждого импульса положительной полярности и следующего положительного перехода. Эти моменты среднего опорного уровня отображаются как красные точки на следующем рисунке.
Частота - взаимность среднего периода. В то время как период обычно измеряется в некоторой метрической форме секунд или секунд на цикл, частота обычно измеряется в герцах или циклах в секунду.
+ Импульсы - количество подсчитанных импульсов положительной полярности.
+ Width (Ширина) - средняя длительность между нарастающим и падающим фронтами каждого импульса положительной полярности в пределах отображаемой части входного сигнала.
+ Рабочий цикл - среднее отношение длительности импульса к периоду импульса для каждого импульса положительной полярности в пределах отображаемой части входного сигнала.
- Импульсы - количество подсчитанных импульсов отрицательной полярности.
- Width (Ширина) - Средняя длительность между нарастающим и падающим фронтами каждого импульса отрицательной полярности в пределах отображаемой части входного сигнала.
- Рабочий цикл - среднее отношение длительности импульса к периоду импульса для каждого импульса отрицательной полярности в пределах отображаемой части входного сигнала.
При использовании опций зумирования в Области (Scope) измерения уровня автоматически подстраиваются под временной диапазон, отображаемый на дисплее. На панели инструментов «Область» нажмите кнопку «Увеличить» или «Увеличить X», чтобы ограничить диапазон оси X дисплея, и показанная статистика отражает этот временной диапазон. Например, можно увеличить изображение одной передней кромки, чтобы на панели «Измерения билевела» отображалась информация только об этой конкретной передней кромке. Однако эта функция не применяется к измерениям High и Low.
