Чтобы отобразить единицы измерения сигнала в модели, на вкладке Отладка (Debug) выберите Информационные наложения (Information Overlays) > Единицы измерения (Units). Чтобы выбрать этот параметр программным способом, используйте свойство командной строки ShowPortUnits.
При выборе этой опции модель динамически обновляет метки портов и сигналов для отображения любых изменений, вносимых в единицы измерения. Для обновления модели не требуется нажимать клавиши Ctrl + D. При моделировании модели блок Область (Scope) отображает единицы измерения для соединенных сигналов в виде меток оси Y.
Примечание
При явном указании единиц измерения на входном или выходном блоках метки портов блоков и сигнальные линии отображают эти единицы измерения. Если порт имеет значение inherit units или имеет пустые единицы, метки портов и сигнальные линии не отображают метки.
Примечание
При снятой опции отображения единиц измерения метки портов и сигналов не отображаются даже при нажатии клавиш Ctrl + D для обновления модели. Однако при возникновении проблем несогласованности единиц измерения в модели отображаются предупреждения или значки ошибок.

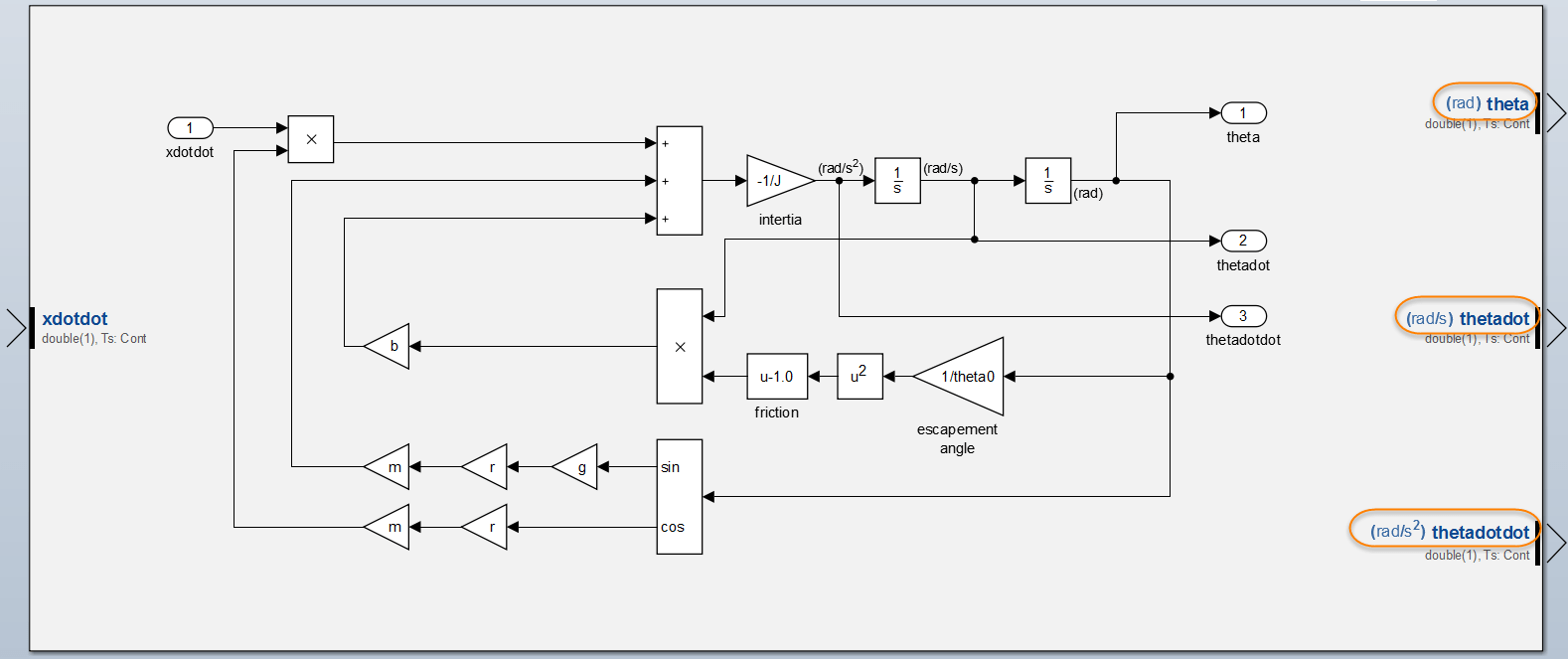

Также можно просмотреть единицы измерения в ракурсе интерфейса модели. На вкладке Моделирование (Modeling) в разделе Модель (Design) щелкните Интерфейс модели (Model Interface).
