Секционирование и планирование модели влияет на порядок вызовов функций в сгенерированном коде. При использовании редактора расписаний для редактирования расписания модели на основе скорости или ссылочной модели с функцией экспорта порядок функций в сгенерированном коде зависит от указанного расписания в редакторе расписаний. Результирующий код показывает каждый раздел как точку входа.
Примечание
Для использования функций генерации кода требуются Coder™ Embedded Coder ® и Simulink ®.
Чтобы увидеть влияние редактора расписания на созданный код, используйте модель, созданную в окне «Создание модели на основе скорости».

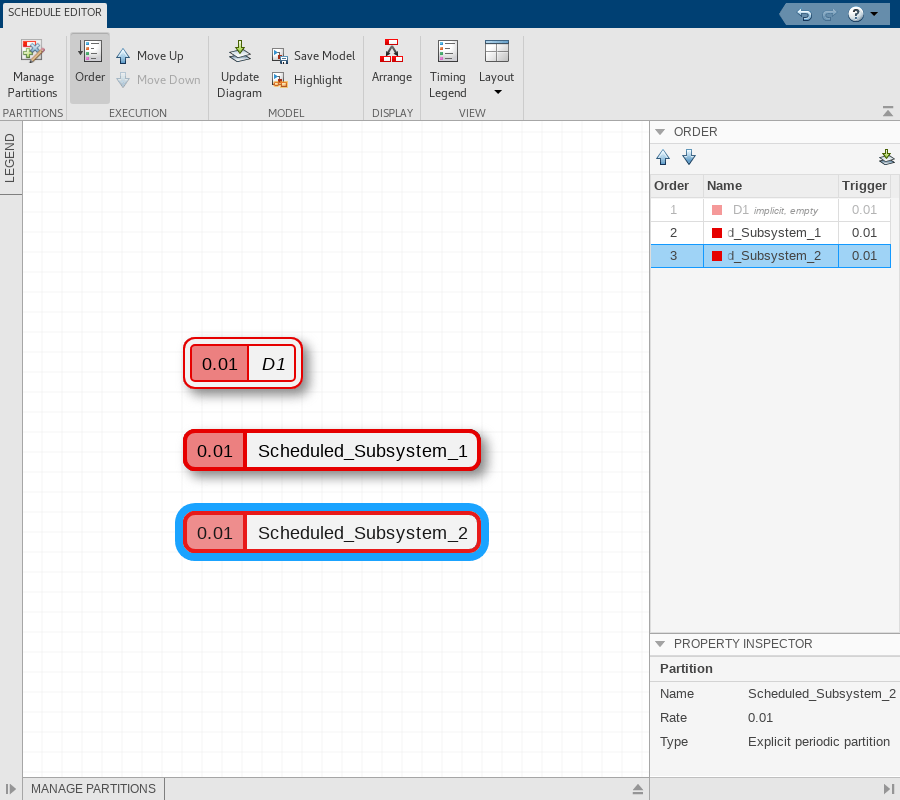

Откройте Редактор спецификаций (Schedule Editor) в разделе Проект (Design) вкладки Моделирование (Modeling). Используйте панель «Управление разделами» для создания разделов для запланированной подсистемы 1 и запланированной подсистемы 2 с временем выборки 0,01. Обновите схему.
Изменение порядка разделов путем перетаскивания Scheduled_Subsystem_2 выше Scheduled_Subsystem_1.
Создайте код для модели компонента. На вкладке Приложения выберите Код C/C + + > Модель сборки.

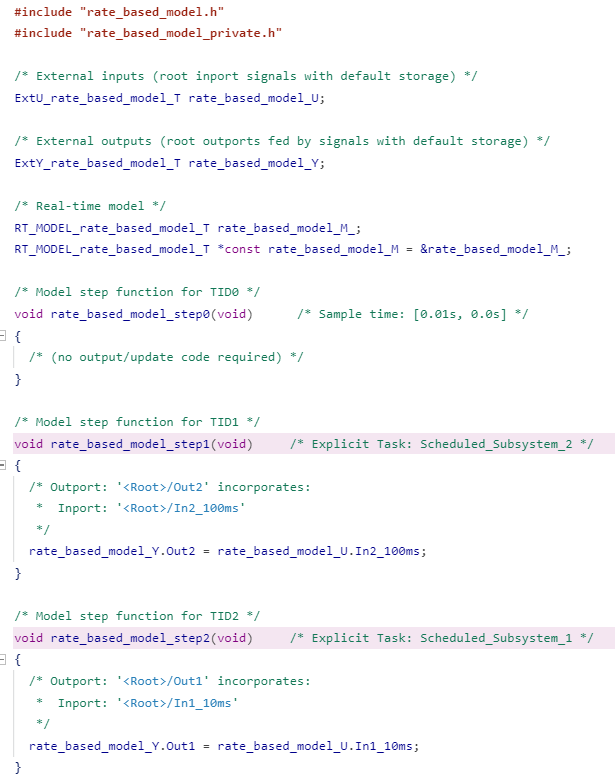

В созданном коде порядок функций зависит от расписания, указанного в Редакторе расписаний.
Примечание
Изменение ограничений соединений влияет на сгенерированный код. Изменения в отношении соединений полезны для установки предпочтений в отношении задержек и зависимостей.
