Отчет о модели - это HTML-документ, описывающий структуру и содержимое модели. Отчет включает в себя блок-схемы модели и ее подсистем и настройки ее параметров блока.
Совет
Если установлен Generator™ Simulink ® Report, можно создать подробный отчет о системе. Для этого в редакторе Simulink на вкладке Modeling выберите Compare > System Design Description Report. Дополнительные сведения см. в разделе Описание конструкции системы (генератор отчетов Simulink).
Чтобы создать отчет о модели для текущей модели:
В редакторе Simulink на вкладке Simulation выберите Print > Print Details.
В диалоговом окне «Сведения о печати» выберите параметры отчета.
| Параметр отчета | Описание |
|---|---|
| Справочник | Папка, в которой хранится отчет HTML. Параметры включают временную папку системы (по умолчанию), текущую папку системы или другую папку, путь к которой указан в соседнем поле редактирования. |
| Приращение имени файла для предотвращения перезаписи старых файлов | Создает уникальное имя файла отчета при каждом создании отчета для той же модели в текущей сессии. При этом сохраняется каждый отчет. |
| Текущий объект | Включить в отчет только выбранный объект. |
| Текущие и выше | Включить текущий объект и все уровни модели над текущим объектом в отчет. |
| Текущие и ниже | Включить текущий объект и все уровни ниже текущего объекта в отчет. |
| Вся модель | Включить всю модель в отчет. |
| Поиск в диалоговом окне маски | Включить в отчет содержимое маскированных подсистем. |
| Развернуть уникальные ссылки на библиотеки | Включить содержимое библиотечных блоков, являющихся подсистемами. Отчет включает библиотечную подсистему только один раз, даже если она находится в нескольких местах модели. |
Щелкните Печать (Print).
Программа Simulink создает HTML-отчет и отображает его в браузере HTML по умолчанию.

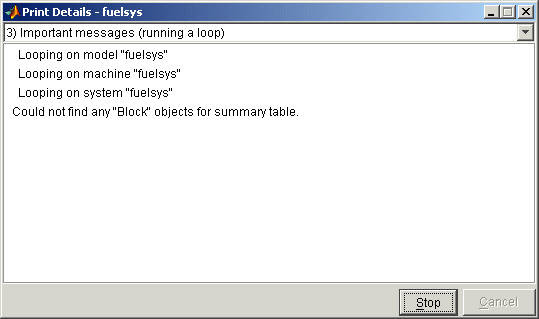

При создании отчета Simulink отображает сообщения о состоянии на панели сообщений, которая заменяет панель параметров в диалоговом окне «Сведения о печати».
Выберите уровень детализации сообщений из списка в верхней части панели сообщений. Когда начинается процесс создания отчета, кнопка Печать изменяется на кнопку Остановить. Чтобы остановить создание отчета, нажмите кнопку Остановить. После завершения процесса создания отчета кнопка Stop изменится на кнопку Options. При нажатии этой кнопки снова отображаются опции создания отчета, позволяющие создать другой отчет без необходимости повторного открытия диалогового окна «Печать подробных данных».
