При создании пользовательской библиотеки блоков можно определить объекты данных, такие как типы шины и перечисления, для использования в интерфейсах блоков. Эти типы данных можно сделать доступными для пользователей библиотек, сохранив их в подключенном к библиотеке словаре данных Simulink ®. Пользователи библиотеки автоматически получают доступ к типам данных, содержащимся в словаре, при перетаскивании блока из библиотеки в модель.
Чтобы определить данные и типы для блоков библиотеки в словаре данных, выполните следующие действия.
Создайте новый словарь данных или откройте существующий словарь. Чтобы создать новый словарь, в обозревателе моделей выберите «Файл» > «Создать» > «Словарь данных». Чтобы открыть существующий словарь, выберите Файл > Открыть и найдите словарь.

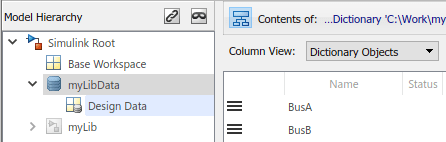

Добавление данных и типов, таких как объекты шины, в словарь данных.
Сохраните словарь данных.
Можно присоединить словарь данных к библиотеке с помощью пользовательского интерфейса или программно с помощью set_param функция.
Чтобы присоединить словарь данных с помощью пользовательского интерфейса:
Разблокируйте библиотеку (см. раздел Блокировка и разблокировка библиотек).
В редакторе Simulink на вкладке «Моделирование» выберите «Свойства библиотеки».
В диалоговом окне «Свойства библиотеки» на вкладке «Внешние данные» нажмите кнопку «Обзор», чтобы найти и открыть словарь данных.
Нажмите кнопку ОК, чтобы присоединить словарь.
Присоединение словаря данных с помощью set_param используйте эту команду.

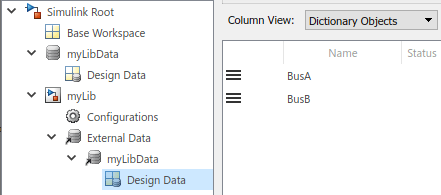

set_param('myLib','DataDictionary','myLibData.sldd');После присоединения словаря и сохранения библиотеки словарь и его содержимое отображаются в обозревателе моделей как внешний источник данных для библиотеки.
При разработке блоков для библиотеки можно выбрать типы, содержащиеся в словаре библиотеки, из списка Тип данных.
При перетаскивании блока из библиотеки в модель модель автоматически получает доступ к объектам данных, содержащимся в словаре, присоединенном к этой библиотеке. Чтобы просмотреть словарь в обозревателе моделей, в редакторе Simulink выберите значок данных модели

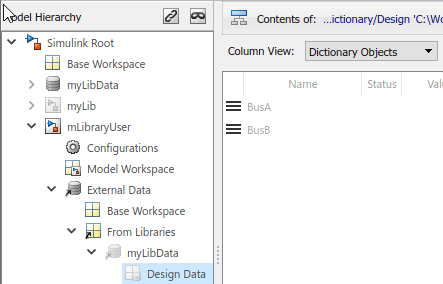

в левом нижнем углу, а затем выберите Внешние данные. Словарь отображается в модели как внешний источник данных в узле «Из библиотек».
Объекты данных, определенные в библиотеке, теперь доступны модели для моделирования и создания кода без необходимости переноса этих объектов данных в базовое рабочее пространство или другой словарь данных.
При обновлении или сохранении модели, если модель больше не содержит блока из библиотеки, словарь библиотеки становится недоступным для модели, и словарь удаляется из узла «Из библиотек».
При разработке или использовании библиотеки со связанным словарем данных необходимо учитывать несколько факторов.
В большинстве случаев типы шины или перечисления определяются в словаре библиотеки, но авторы библиотеки могут совместно использовать любой тип объекта с пользователями библиотеки, добавляя объекты в словарь.
Элементы в словаре библиотеки являются глобальными по объему, и разрешение символов происходит так, как если бы словарь библиотеки был непосредственно связан с моделью.
Если связь с библиотекой разорвана, данные, связанные с библиотекой, больше недоступны. Чтобы восстановить доступ к данным, необходимо вручную связать модель со словарем библиотеки.
В иерархии модели модель должна прямо или косвенно ссылаться на словарь библиотеки для использования объектов данных, содержащихся в словаре.
Подобно иерархии словаря данных или ссылочной иерархии модели, библиотека Simulink также может формировать иерархию с помощью блоков из другой библиотеки. Пользовательская модель может автоматически обращаться к словарю библиотеки через иерархию библиотек. Чтобы убедиться, что словарные зависимости обновлены, в командной строке используйте Simulink.LibraryDictionary.refresh для выполнения анализа зависимостей с библиотеками в текущей папке, в другой указанной папке или используемой указанной моделью. Поскольку анализ зависимости библиотеки может быть дорогостоящим, вызовите функцию обновления только при отсутствии зависимости. После завершения анализа информация постоянно сохраняется в сеансах MATLAB ®. Чтобы очистить предыдущий анализ зависимостей, используйте Simulink.LibraryDictionary.clear функция.
При перетаскивании блока из библиотеки в модель модель получает доступ к словарю данных, присоединенному к этой библиотеке. Однако, если блок находится из вспомогательной библиотеки, доступ осуществляется только к словарю данных, присоединенному к этой вспомогательной библиотеке. В этом случае для предоставления модели доступа как к библиотечному, так и к суббразмерному словарям при использовании блока автор библиотеки должен содержать блок суббиблиотеки в новой подсистеме.
Если библиотека хранится в корневой папке MATLAB, можно присоединить словарь к библиотеке, но модель не имеет автоматического доступа к словарю при добавлении блока из библиотеки.
Simulink не поддерживает поиск неиспользуемых переменных для словаря данных, связанного с библиотекой.
