Подсистемы и ссылки на модели позволяют создавать иерархическую модель, состоящую из нескольких слоев. Навигацию по этой иерархии можно осуществлять с помощью браузера модели или с помощью команд навигации модели Simulink ® Editor.
Чтобы открыть компонент модели с помощью контекстного меню редактора Simulink, выполните следующие действия.

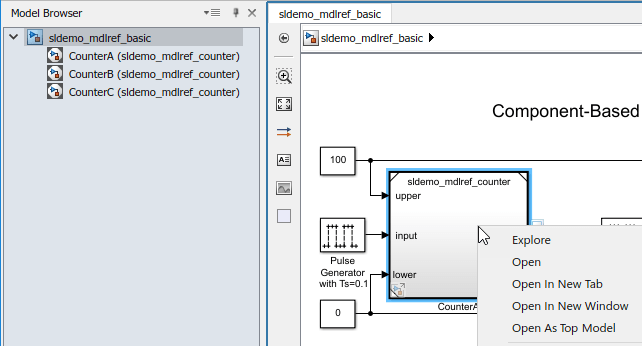

В редакторе Simulink щелкните правой кнопкой мыши блок «Подсистема», блок «Модель» или холст.
В контекстном меню выберите один из следующих вариантов:

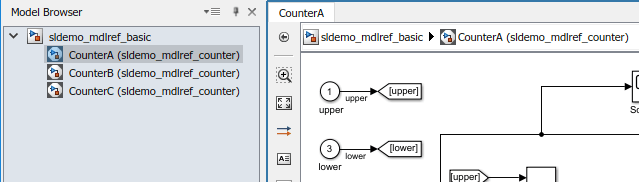

Открыть (Open) - откройте подсистему или ссылочную модель в том же окне и на вкладке, что и в верхней модели.

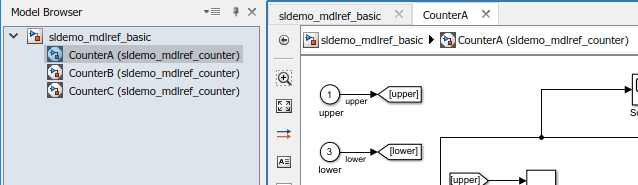

Открыть на новой вкладке (Open In New Tab) - открытие подсистемы или ссылочной модели на новой вкладке.

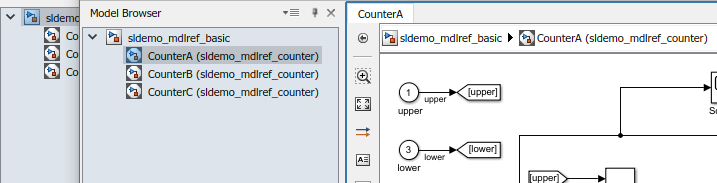

Открыть в новом окне (Open In New Window) - открытие подсистемы или ссылочной модели в новом окне редактора Simulink.

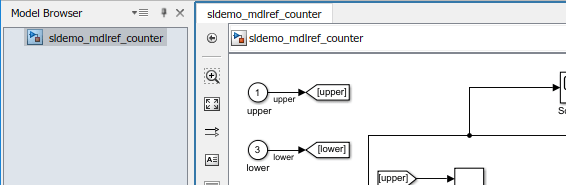

Открыть как верхнюю модель (Open As Top Model) - открытие ссылочной модели в качестве верхней модели в новом окне редактора Simulink.
Для любой операции открытия подсистемы или ссылочной модели можно использовать сочетание клавиш, чтобы открыть ее в новой вкладке или окне:
| Где открыть подсистему или ссылочную модель | Сочетание клавиш |
|---|---|
На новой вкладке | Удерживая клавишу Ctrl, откройте подсистему или ссылочную модель. |
В новом окне | Удерживая клавишу Shift, откройте подсистему или ссылочную модель. |
Совет
Для перемещения вверх и наружу из подсистемы или ссылочной модели используйте стрелки навигации
в верхнем левом углу. Подсистема или ссылочная модель, по которой выполнен переход, подсвечивается, чтобы можно было определить, откуда вы пришли.
