На панели «Поиск пиков» отображаются максимумы, показывающие значения оси X, при которых они имеют место. Пики определяются как локальный максимум, где более низкие значения присутствуют с обеих сторон пика. Конечные точки не считаются пиками. Эта панель позволяет изменять настройки пикового порога, максимального количества пиков и пикового отклонения.
В меню выберите Инструменты > Измерения > Поиск пиков.
На панели инструментов нажмите кнопку «Поиск пиков
».
Панель Настройки (Settings) позволяет изменять параметры, используемые для вычисления пиковых значений в пределах отображаемой части входного сигнала. Дополнительные сведения о алгоритмах, используемых этой панелью, см. в разделе findpeaks(Панель инструментов обработки сигналов).
Свойства для установки:
Пиковое пороговое значение - уровень, выше которого обнаруживаются пиковые значения. Этот параметр эквивалентен MINPEAKHEIGHT , который можно установить при запуске findpeaks функция.
Max Num of Peaks - максимальное количество пиков для отображения. Введенное значение должно быть скалярным целым числом от 1 до 99. Этот параметр эквивалентен NPEAKS , который можно установить при запуске findpeaks функция.
Минимальное расстояние пиков (Min Peaks Distance) - минимальное количество выборок между соседними пиками. Этот параметр эквивалентен MINPEAKDISTANCE , который можно установить при запуске findpeaks функция.

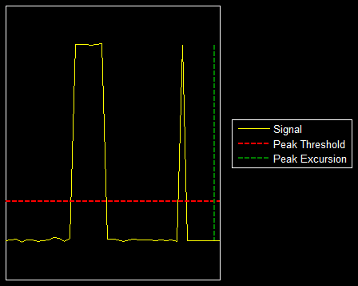

Пиковая экскурсия - минимальная разность высот между пиком и соседними образцами. Пиковое отклонение показано рядом с пиковым порогом на следующем рисунке.
Порог пика является минимальным значением, необходимым для того, чтобы значение выборки было пиком. Пиковое отклонение представляет собой минимальную разницу между пиковой выборкой и выборками слева и справа во временной области. На чертеже зеленая вертикальная линия иллюстрирует меньшую из двух разностей по высоте между помеченным пиком и соседними образцами. Эта разность высот должна быть больше значения «Пиковое отклонение» для помеченного пика, который должен быть классифицирован как пик. Сравните этот параметр с пиковым порогом, который показан красной горизонтальной линией. Амплитуда должна быть выше этой горизонтальной линии, чтобы помеченный пик был классифицирован как пик.
Пиковая настройка экскурсии эквивалентна THRESHOLD , который можно установить при запуске findpeaks функция.
Формат метки (Label Format) - координаты, отображаемые рядом с рассчитанными пиковыми значениями на графике. Чтобы увидеть пиковые значения, необходимо сначала развернуть панель «Пики» и установить флажки, связанные с отдельными интересующими пиками. По умолчанию на графике отображаются значения оси X и оси Y. Выберите значения осей, которые должны отображаться рядом с каждым символом пика на экране.
X+Y - отображение значений оси X и оси Y.
X - Отображение только значений по оси X.
Y - Отображение только значений по оси Y.
На панели «Пики» отображаются наибольшие вычисленные пиковые значения. Также отображаются координаты, в которых возникают пики, с помощью параметров, заданных на панели «Параметры». Параметр «Максимальное число пиков» задает количество пиков, отображаемых в списке.
Числовые значения, отображаемые в столбце «Значение», эквивалентны pks выходной аргумент, возвращаемый при запуске findpeaks функция. Числовые значения, отображаемые во втором столбце, аналогичны locs выходной аргумент, возвращаемый при запуске findpeaks функция.
На панели Пики (Peak Finder) отображаются пиковые значения. По умолчанию панель «Поиск пиков» отображает наибольшие вычисленные пиковые значения на панели «Пики» в порядке убывания высоты пика.
Флажки используются для управления отображением пиковых значений на дисплее. По умолчанию все флажки сняты, и панель «Поиск пиков» скрывает все пиковые значения. Чтобы показать или скрыть все пиковые значения на экране, установите флажок в левом верхнем углу панели «Вершины».
Пики действительны для любых единиц входного сигнала. Буква после значения, связанного с каждым измерением, указывает аббревиатуру соответствующего префикса международной системы единиц измерения (СИ), например m для милли-. Например, если входной сигнал измеряется в вольтах, m рядом со значением измерения указывает, что это значение находится в единицах милливольт.
