Параметризованная связь создается при изменении значений параметров дочерних блоков маскированного связанного блока подсистемы. Можно переместить новые значения из связанного блока в родительский блок или восстановить связанный блок со значениями из родительского блока. Параметризованные связи можно вставлять или восстанавливать с помощью Диспетчера библиотечных связей.
Чтобы восстановить или вставить параметризованные связи, выполните следующие действия.
Выберите параметризованную связь и на панели инструментов Simulink на вкладке «Блок подсистемы» щелкните «Диспетчер связей библиотеки».

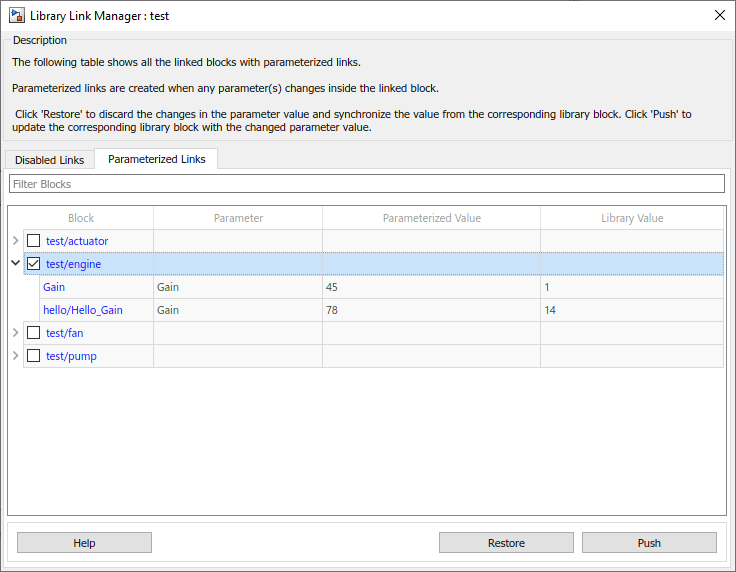

Откроется диспетчер связей библиотеки. Щелкните вкладку Параметризованные связи (Parameterized Links), чтобы отобразить все параметризованные связи в модели.
Таблица содержит следующие столбцы:
Блок (Block) - отображает имя блока.
Параметр - имя параметра в блоке.
Параметризованное значение (Parameterized Value) - измененное значение любого редактируемого параметра в модели.
Значение библиотеки - исходное значение параметра в родительском блоке библиотеки.
Выберите блоки, которые требуется нажать или восстановить.
Нажмите «Нажать», чтобы заменить значение блока в библиотеке параметризованным значением в модели, или «Восстановить», чтобы заменить версию связанного блока в модели версией в библиотеке.
