Объявите глобальную переменную в системном object™, связанном с системным блоком MATLAB.

Вы можете использовать global ключевое слово в следующих методах объекта System:

Добавление блока памяти хранилища данных или Simulink.Signal , имя которого совпадает с именем глобальной переменной в объекте System.

Перетащите эти блоки в новую модель:

Создайте объект System, который будет связан с блоком MATLAB System. Для запуска из блока MATLAB System создайте файл шаблона объекта Basic System.

В редакторе MATLAB создайте системный объект с кодом, подобным следующему. Сохранить объект System как globalSysObjMatrix1.m. Объект System изменяется B каждый раз при выполнении.

classdef globalSysObjMatrix1 < matlab.System
    % Global/DSM support scalar example

    methods(Access = protected)
        function setupImpl(obj)
            % Perform one-time calculations, such as computing constants
        end

        function y = stepImpl(obj)
            global B;
            B(:,1)= B(:,1)+100;
            y = B;
        end
    end
end

Дважды щелкните блок MATLAB System и свяжите globalSysObjMatrix1 Системный объект с блоком.

В модели дважды щелкните блок «Память хранилища данных» B.

На вкладке Атрибуты сигнала введите начальное значение, например:

[74 75 5 1;22 23 24 32;33 44 55 22]

Моделирование модели.

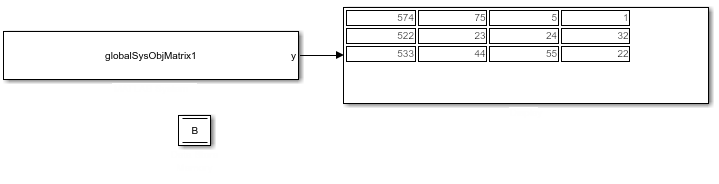

Системный блок MATLAB считывает начальное значение глобальных данных, сохраненных в B и обновляет значение B каждый раз при выполнении. Эта модель выполняется в течение пяти временных шагов.

Сохраните и закройте модель.

Перетащите эти блоки в новую модель:

Создайте объект System, который будет связан с блоком MATLAB System. Для запуска из блока MATLAB System создайте файл шаблона объекта Basic System.

В редакторе MATLAB создайте системный объект. Сохранить объект System как globalSysObjScalar.m. Объект System изменяется B каждый раз при выполнении.

classdef globalSysObjScalar < matlab.System
    % Global/DSM support scalar example

    methods(Access = protected)
        function setupImpl(obj)
            % Perform one-time calculations, such as computing constants
        end

        function y = stepImpl(obj)
            global B;
            B= B+100;
            y = B;
        end
    end
end

Дважды щелкните блок MATLAB System и свяжите globalSysObjScalar Системный объект с блоком.

В модели на вкладке Моделирование (Modeling) щелкните Обозреватель моделей (Model Explorer).

На левой панели Проводника моделей выберите рабочее пространство модели для этой модели.

На панели Содержимое (Contents) отображаются данные в рабочем пространстве модели.

В обозревателе моделей на панели Иерархия моделей (Model Hierarchy) перейдите к разделу model_name > Рабочее пространство модели. На панели «Содержимое» задайте для параметра «Имя» значение B.

Вернуться к model_name > Рабочее пространство модели.

Моделирование модели.

Системный блок MATLAB считывает начальное значение глобальных данных, сохраненных в B и обновляет значение B каждый раз при выполнении. Модель выполняется в течение пяти временных шагов.

Сохраните и закройте модель.
