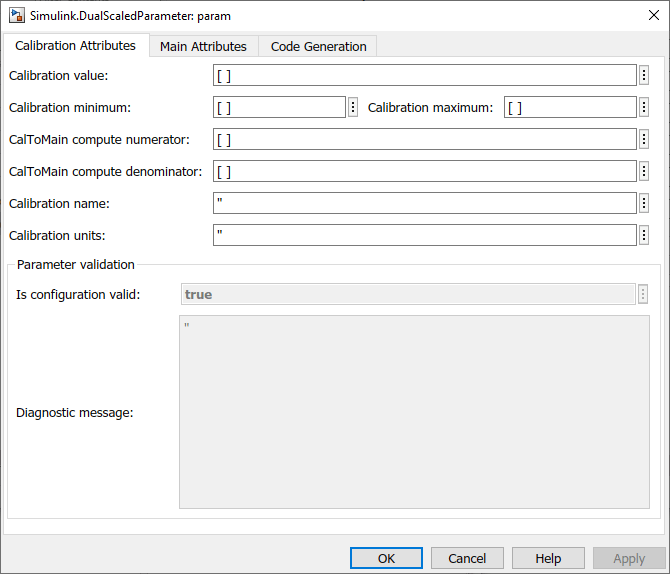

Калибровочное значение параметра. Значение, которое вы предпочитаете использовать. Значение по умолчанию: [] (не указано). Задайте конечное, вещественное, двойное значение.

Перед заданием значения Калибровка (Calibration) необходимо указать числитель вычисления CalToMain и знаменатель вычисления CalToMain, чтобы определить метод вычисления. Параметр использует метод вычисления и калибровочное значение для вычисления основного значения, используемого Simulink ®.

Минимальное значение параметра калибровки. Значение по умолчанию: [] (не указано). Задайте конечное, вещественное, двойное скалярное значение.

Прежде чем указать минимум калибровки, необходимо указать числитель вычисления CalToMain и знаменатель вычисления CalToMain, чтобы определить метод вычисления. Параметр использует метод вычисления и минимальное значение калибровки для вычисления минимального или максимального значения, используемого Simulink. Рациональная функция первого порядка является строго монотонной, либо увеличивающейся, либо уменьшающейся. Если она увеличивается, то при установке минимального значения калибровки устанавливается основное минимальное значение. Если она уменьшается, то установка минимума калибровки устанавливает основной максимум.

Если значение параметра меньше минимального значения или минимальное значение выходит за пределы диапазона типа данных параметра, Simulink генерирует предупреждение. В этих случаях при обновлении диаграммы или запуске моделирования Simulink генерирует ошибку.

Максимальное значение параметра калибровки. Значение по умолчанию: [] (не указано). Задайте конечное, вещественное, двойное скалярное значение.

Перед определением максимального значения Калибровка (Calibration maximum) необходимо указать вычислительный числитель CalToMain и вычислительный знаменатель CalToMain, чтобы определить метод вычисления. Параметр использует метод вычисления и максимальное значение калибровки для вычисления соответствующего максимального или минимального значения, используемого Simulink. Рациональная функция первого порядка является строго монотонной, либо увеличивающейся, либо уменьшающейся. Если она увеличивается, установка максимума калибровки устанавливает основное максимальное значение. Если она уменьшается, установка калибровочного максимума устанавливает основной минимум.

Если значение параметра меньше минимального значения или минимальное значение выходит за пределы диапазона типа данных параметра, Simulink генерирует предупреждение. В этих случаях при обновлении диаграммы или запуске моделирования Simulink генерирует ошибку.

Укажите числительные коэффициенты a и b линейного уравнения первого порядка:

Значение по умолчанию: [] (не указано). Задайте конечные, вещественные, двойные скалярные значения для a и b. Например, [1 1] или, для взаимного масштабирования, 1.

После применения вычислительного числителя CalToMain изменить его невозможно.

Укажите коэффициенты знаменателя c и d линейного уравнения первого порядка:

Значение по умолчанию: [] (не указано). Задайте конечные, вещественные, двойные скалярные значения для c и d. Например, [1 1].

После применения вычислительного знаменателя CalToMain изменить его невозможно.

Укажите имя параметра калибровки. Значение по умолчанию: ''. Укажите значение символьного вектора, например: 'T1'.

Укажите единицы измерения для этого значения калибровки. Это поле предназначено для использования при документировании этого параметра. Значение по умолчанию: ''. Укажите значение символьного вектора, например: 'Fahrenheit'.

Simulink указывает, является ли конфигурация допустимой. Значение по умолчанию: true. Если Simulink обнаруживает проблему с конфигурацией, в этом поле устанавливается значение false и предоставляет информацию в поле Диагностическое сообщение. Невозможно установить это поле.

Если указаны недопустимые параметры, Simulink отобразит сообщение в этом поле. Используйте диагностические сведения для устранения недопустимой проблемы конфигурации. Невозможно установить это поле.
