Укажите имя, значение, единицы измерения и другие свойства параметра Simulink с двойным масштабированием
Использовать Simulink.DualScaledParameter таким образом, можно определить объект, в котором хранятся два масштабированных значения одного и того же физического значения.
Например, для измерения температуры можно сохранить шкалу по Фаренгейту и шкалу по Цельсию с преобразованием, определенным предоставленным методом расчета. Учитывая одно масштабированное значение, Simulink.DualScaledParameter вычисляет другое масштабированное значение с помощью метода вычисления.
Параметр с двойным масштабированием наследует некоторые свойства из Simulink.Parameter класс. Параметр с двойным масштабированием имеет:
Калибровочное значение. Значение, которое вы предпочитаете использовать.
Главное значение. Реальная ценность, которую использует Simulink ®.
Внутреннее сохраненное целое значение. Значение, используемое во встроенном коде.
Вы можете использовать Simulink.DualScaledParameter объекты в модели для моделирования и создания кода. Параметр вычисляет внутреннее значение перед генерацией кода с помощью метода вычисления. Это автономное вычисление приводит к более экономному сгенерированному коду.
Если указано значение калибровки, параметр вычисляет основное значение с помощью метода расчета. Этот метод может быть рациональной функцией первого порядка.
bcx + d
x - калибровочное значение.
y является основным значением.
a и b - коэффициенты вычислительного числителя CalToMain.
c и d - коэффициенты вычислительного знаменателя CalToMain.
При вводе минимального и максимального значений калибровки параметр вычисляет минимальное и максимальное значения основного значения. Simulink выполняет проверку диапазона значений параметров. Программа предупреждает, когда значение объекта параметра находится за пределами диапазона, соответствующего указанным минимальным и максимальным значениям и типу данных.
Создать Simulink.DualScaledParameter объект:
С помощью редактора данных модели. Вместо создания Simulink.Parameter объект, создайте Simulink.DualScaledParameter объект. См. раздел Взаимодействие с моделью, использующей переменные рабочей области.
Используя Обозреватель моделей (Model Explorer):
На панели Иерархия модели (Model Hierarchy) выберите рабочую область или словарь данных.
На панели инструментов выберите «Добавить» > «Добавить пользовательские».
В диалоговом окне «Обозреватель моделей - Выбор объекта» задайте для класса «Объект» значение Simulink.DualScaledParameter.
С помощью Simulink.DualScaledParameter функция, описанная ниже.
DSParam = Simulink.DualScaledParameter возвращает Simulink.DualScaledParameter со значениями свойств по умолчанию.
Создать Simulink.DualScaledParameter объект, который сохраняет температуру как по Фаренгейту и по Цельсию.
Создать Simulink.DualScaledParameter объект.
Temp = Simulink.DualScaledParameter;
Задайте метод вычисления, который будет преобразовываться между Фаренгейтом и Цельсием.
Temp.CalToMainCompuNumerator = [1 -32]; Temp.CalToMainCompuDenominator = [1.8];
Задайте значение температуры, которое вы хотите видеть в Фаренгейте.
Temp.CalibrationValue = 212
Temp =
DualScaledParameter with properties:
CalibrationValue: 212
CalibrationMin: []
CalibrationMax: []
CalToMainCompuNumerator: [1 -32]
CalToMainCompuDenominator: 1.8000
CalibrationName: ''
CalibrationDocUnits: ''
IsConfigurationValid: 1
DiagnosticMessage: ''
Value: 100
CoderInfo: [1x1 Simulink.CoderInfo]
Description: ''
DataType: 'auto'
Min: []
Max: []
Unit: ''
Complexity: 'real'
Dimensions: [1 1] Simulink.DualScaledParameter вычисляет Temp.Value которое является значением, используемым Simulink. Temp.CalibrationValue является 212 (градусы по Фаренгейту), так Temp.Value является 100 (градусы Цельсия).
Назовите значение и укажите единицы измерения.
Temp.CalibrationName = 'TempF'; Temp.CalibrationDocUnits = 'Fahrenheit';
Установите минимальное и максимальное значения калибровки.
Temp.CalibrationMin = 0; Temp.CalibrationMax = 300;
Если указать значение калибровки за пределами этого допустимого диапазона, Simulink генерирует предупреждение.
Укажите единицы измерения, используемые Simulink.
Temp.Unit = 'degC';Откройте диалоговое окно Simulink.DireScaledParameter.
open Temp

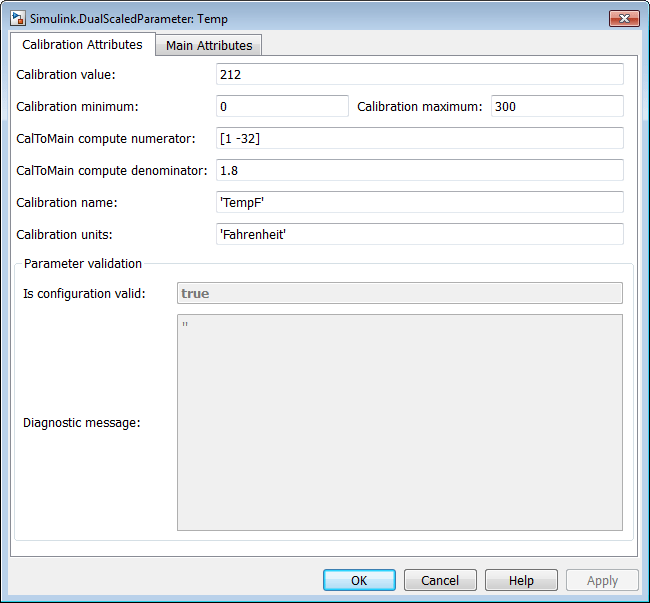

На вкладке Атрибуты калибровки (Calibration Attributes) отображается указанное значение калибровки и метод расчета.

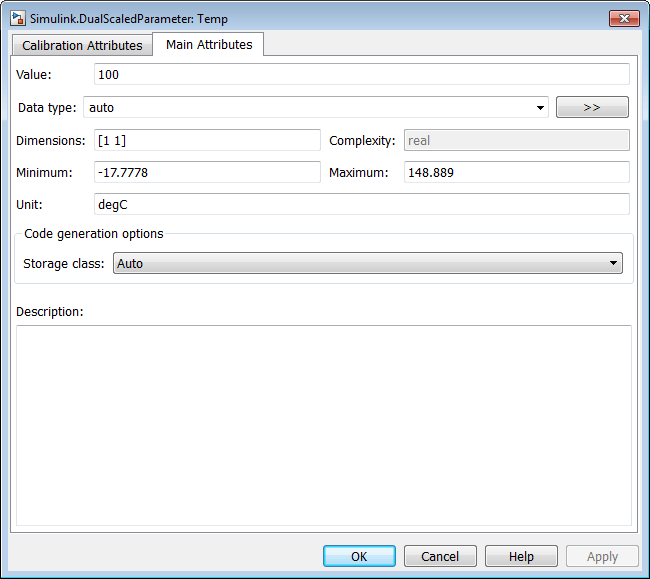

В диалоговом окне перейдите на вкладку «Основные атрибуты».
На этой вкладке отображается информация о значении, используемом Simulink.
