Предварительный просмотр содержимого

Предварительный просмотр содержимого отображает представление содержимого ссылочной модели в блоке модели. Этот предварительный просмотр помогает понять вид обработки, выполняемой ссылочной моделью без открытия ссылочной модели. См. раздел Предварительный просмотр содержимого компонентов модели.

График зависимости модели

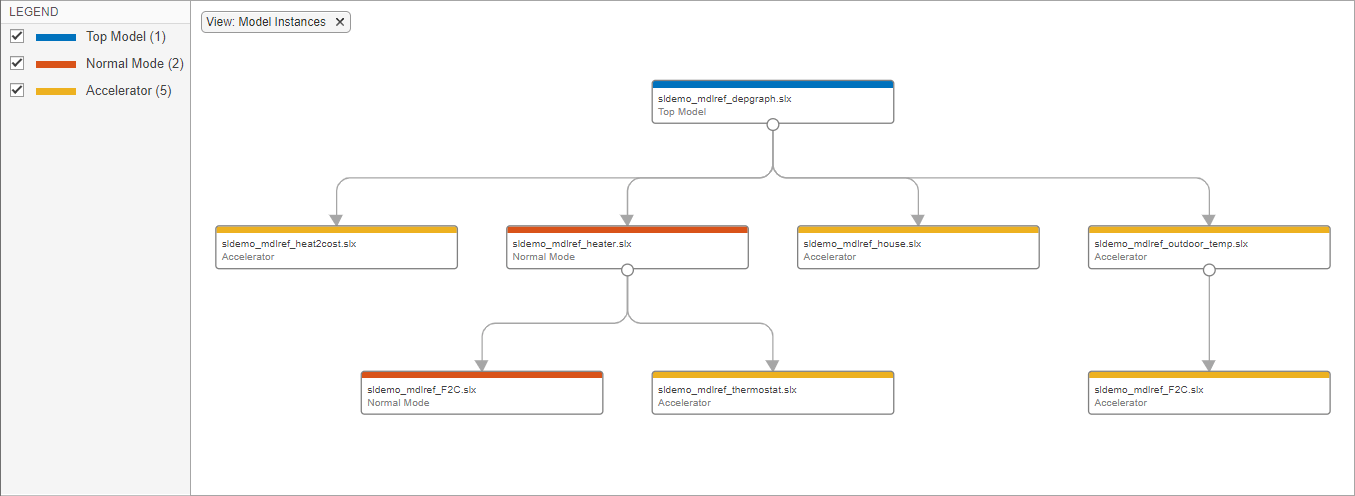

Анализатор зависимостей показывает структуру иерархии моделей и позволяет открывать составляющие модели. В представлении «Экземпляры модели» блоки модели отображаются по-разному для указания режимов Нормаль (Normal), Ускоритель (Accelerator), SIL (SIL) и PIL (PIL). См. раздел Анализ зависимостей модели.

depview функция открывает график зависимостей модели.

Список привязок модели

find_mdlrefs функция перечисляет все модели, на которые прямо или косвенно ссылается данная модель. Эта функция также предоставляет пути к связанным блокам модели.

load_system('sldemo_mdlref_basic');
[myModels,myModelBlks] = find_mdlrefs('sldemo_mdlref_basic')

myModels = 2x1 cell
    {'sldemo_mdlref_counter'}
    {'sldemo_mdlref_basic'  }

myModelBlks = 3x1 cell
    {'sldemo_mdlref_basic/CounterA'}
    {'sldemo_mdlref_basic/CounterB'}
    {'sldemo_mdlref_basic/CounterC'}

Номера версий модели

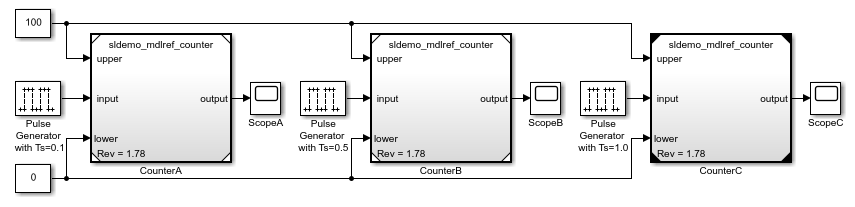

Чтобы отобразить номера версий ссылочных моделей, в родительской модели на вкладке Отладка (Debug) щелкните Информационные наложения (Information Overlays), затем в разделе Блоки (Blocks) выберите Ссылочная версия модели (Ref. Model Version). Версия каждого экземпляра блока модели отображается в каждом блоке модели.

Сведения о версиях модели см. в разделах Управление версиями модели и Указание свойств модели.
