Создайте пользовательскую метрику, которая будет подсчитывать невиртуальные блоки. Укажите виджет для отображения этой метрики на панели мониторинга метрик. Добавьте его в группу размеров.
Создайте пользовательский метрический класс.
className = 'nonvirtualblockcount';
slmetric.metric.createNewMetricClass(className);
Создайте метрику количества невоиртуальных блоков, добавив этот код в nonvirtualblockcount.m файл.
classdef nonvirtualblockcount < slmetric.metric.Metric
%nonvirtualblockcount calculates number of nonvirtual blocks per level.
% BusCreator, BusSelector and BusAssign are treated as nonvirtual.
properties
VirtualBlockTypes = {'Demux','From','Goto','Ground', ...
'GotoTagVisiblity','Mux','SignalSpecification', ...
'Terminator','Inport'};
end
methods
function this = nonvirtualblockcount()
this.ID = 'nonvirtualblockcount';
this.Name = 'Nonvirtual Block Count';
this.Version = 1;
this.CompileContext = 'None';
this.Description = 'Algorithm that counts nonvirtual blocks per level.';
this.AggregatedValueName = 'Nonvirtual Blocks (incl. Descendants)'
this.ValueName = 'Nonvirtual Blocks'
this.ComponentScope = [Advisor.component.Types.Model, ...
Advisor.component.Types.SubSystem];
this.AggregationMode = slmetric.AggregationMode.Sum;
this.ResultChecksumCoverage = true;
this.SupportsResultDetails = true;
end
function res = algorithm(this, component)
% create a result object for this component
res = slmetric.metric.Result();
% set the component and metric ID
res.ComponentID = component.ID;
res.MetricID = this.ID;
% Practice
D1=slmetric.metric.ResultDetail('identifier 1','Name 1');
D1.Value=0;
D1.setGroup('Group1','Group1Name');
D2=slmetric.metric.ResultDetail('identifier 2','Name 2');
D2.Value=1;
D2.setGroup('Group1','Group1Name');
% use find_system to get blocks inside this component
blocks = find_system(getPath(component), ...
'SearchDepth', 1, ...
'Type', 'Block');
isNonVirtual = true(size(blocks));
for n=1:length(blocks)
blockType = get_param(blocks{n}, 'BlockType');
if any(strcmp(this.VirtualBlockTypes, blockType))
isNonVirtual(n) = false;
else
switch blockType
case 'SubSystem'
% Virtual unless the block is conditionally executed
% or the Treat as atomic unit check box is selected.
if strcmp(get_param(blocks{n}, 'IsSubSystemVirtual'), ...
'on')
isNonVirtual(n) = false;
end
case 'Outport'
% Outport: Virtual when the block resides within
% SubSystem block (conditional or not), and
% does not reside in the root (top-level) Simulink window.
if component.Type ~= Advisor.component.Types.Model
isNonVirtual(n) = false;
end
case 'Selector'
% Virtual only when Number of input dimensions
% specifies 1 and Index Option specifies Select
% all, Index vector (dialog), or Starting index (dialog).
nod = get_param(blocks{n}, 'NumberOfDimensions');
ios = get_param(blocks{n}, 'IndexOptionArray');
ios_settings = {'Assign all', 'Index vector (dialog)', ...
'Starting index (dialog)'};
if nod == 1 && any(strcmp(ios_settings, ios))
isNonVirtual(n) = false;
end
case 'Trigger'
% Virtual when the output port is not present.
if strcmp(get_param(blocks{n}, 'ShowOutputPort'), 'off')
isNonVirtual(n) = false;
end
case 'Enable'
% Virtual unless connected directly to an Outport block.
isNonVirtual(n) = false;
if strcmp(get_param(blocks{n}, 'ShowOutputPort'), 'on')
pc = get_param(blocks{n}, 'PortConnectivity');
if ~isempty(pc.DstBlock) && ...
strcmp(get_param(pc.DstBlock, 'BlockType'), ...
'Outport')
isNonVirtual(n) = true;
end
end
end
end
end
blocks = blocks(isNonVirtual);
res.Value = length(blocks);
end
end
endЗарегистрируйте новую метрику в репозитории метрик.
[id_metric,err_msg] = slmetric.metric.registerMetric(className);
Для начала откройте конфигурацию по умолчанию для макета панели мониторинга метрик.
conf = slmetric.dashboard.Configuration.open();
Получить slmetric.dashboard.Layout объект из slmetric.dashboard.Configuration объект.
layout = getDashboardLayout(conf);
Получение объектов виджета, находящихся в объекте компоновки.
layoutWidget=getWidgets(layout);
Удалите виджет, представляющий метрику количества блоков Simulink.
sizeGroup = layoutWidget(2);
sizeGroupWidgets = sizeGroup.getWidgets();
sizeGroup.removeWidget(sizeGroupWidgets(1));
Добавьте виджет, отображающий метрику количества невоиртуальных блоков. Для пользовательских виджетов типом визуализации по умолчанию является одно значение. Если требуется использовать другой метод визуализации, укажите другое значение для VisualizationType собственность.
newWidget = sizeGroup.addWidget('Custom', 1);
newWidget.Title=('Nonvirtual Block Count');
newWidget.setMetricIDs('nonvirtualblockcount');
newWidget.setWidths(slmetric.dashboard.Width.Medium);
newWidget.setHeight(70);
Укажите, существуют ли линии, отделяющие пользовательский виджет от других виджетов в группе. Эти команды указывают на наличие линии справа от графического элемента.
s.top = false;
s.bottom = false;
s.left= false;
s.right= true;
newWidget.setSeparators([s, s, s, s]);
Сохраните объект конфигурации. Эта команда сериализует информацию API в XML-файл.
save(conf,'Filename','DashboardConfig.xml');
Установите активную конфигурацию.
slmetric.dashboard.setActiveConfiguration(fullfile(pwd,'DashboardConfig.xml'));

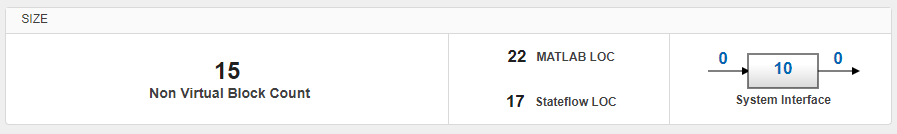

Для модели откройте панель мониторинга метрик.
Нажмите кнопку «Все метрики» и запустите все метрики.
