Анализ модели включает в себя определение зависимостей блоков, сигналов и компонентов модели. Например, для просмотра блоков, влияющих на выход подсистемы, или трассировки тракта сигнала через несколько коммутаторов и логику. Определение зависимостей может быть длительным процессом, особенно для больших или сложных моделей. Используйте модель Slicer как простой способ понимания функциональных зависимостей в больших или сложных моделях. Можно также использовать инструмент «Срез модели» для создания упрощенных автономных моделей, которые легче понять и проанализировать, но при этом сохраняют исходный контекст.

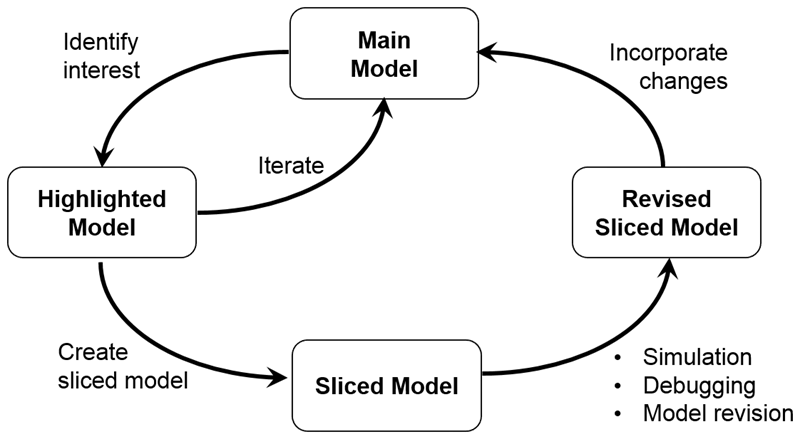

Рабочий процесс анализа зависимостей определяет область, представляющую интерес для модели, создает модель со срезом, пересматривает модель со срезом и включает эти ревизии в основную модель.
Для определения области, представляющей интерес для модели, определите следующие цели:
Какой товар или товары вы анализируете? Анализ начинается по крайней мере с одной начальной точки.
В каком направлении распространяется анализ? Анализ зависимостей распространяется в восходящем, нисходящем или двунаправленном направлении от начальных точек.
Какие элементы модели или пути требуется исключить из анализа?
Какие пути необходимо ограничить? Если модель имеет переключатели, можно ограничить положения переключателей для анализа.
Является ли ваша модель системой с замкнутым контуром? Если это так, подсвеченная часть модели может включать зависимости модели от цикла обратной связи. Рассмотрите возможность исключения блоков из цикла обратной связи для уточнения выделенной части модели.
Проанализировать статические зависимости или включить эффекты моделирования? Статический анализ учитывает зависимости модели для возможных путей моделирования. Анализ на основе моделирования выделяет только пути, активные во время моделирования.
