По умолчанию при выполнении проверок мастер модели создает HTML-отчет о результатах проверок в slprj/modeladvisor/ папка. На платформах Windows ® можно создавать отчеты Model Advisor в форматах HTML, Adobe ® PDF и Microsoft ® Word .docx.model_name
Начало отчетов Model Advisor содержит:
Имя модели
Версия Simulink ®
Система
Рассматривать как ссылочную модель
Версия модели
Текущий прогон
Эти шаги используются для создания отчета Model Advisor при выполнении проверок. Этот отчет представлен в формате HTML.
На левой панели помощника по модели выберите проверки, которые требуется выполнить.
Щелкните папку, содержащую чеки, и на правой панели помощника по модели выберите Показать отчет после выполнения (Show report after run).
Щелкните Выполнить выбранные проверки (Run Selected Checks). По завершении мастер модели автоматически открывает HTML версия отчета.
Для сохранения щелкните правой кнопкой мыши отчет и выберите Сохранить как.
Чтобы создать отчет Model Advisor в Adobe PDF или Microsoft Word:
На левой панели помощника по модели выберите проверки, которые требуется выполнить. Щелкните папку, содержащую чеки, и на правой панели помощника по модели выберите Выполнить выбранные чеки (Run Selected Checks).
По завершении выберите папку повторно и щелкните Создать отчет (Generate Report) на правой панели помощника по модели.
В диалоговом окне Создать отчет помощника по модели (Generate Model Advisor Report) выполните следующие действия.
Введите путь к папке, в которой требуется создать отчет.
Укажите имя файла.
Использовать формат файла для выбора HTML, PDF, или Word.
Нажмите кнопку ОК. Мастер модели создает отчет и сохраняет его в указанном месте. Если выбран Просмотр отчета после создания, отчет открывается автоматически.
При наличии лицензии MATLAB ® Report Generator™ можно изменить шаблон по умолчанию, используемый менеджером модели для создания отчета в формате PDF или Microsoft Word.
Шаблон по умолчанию содержит поля, используемые консультантом по модели для заполнения созданного отчета информацией об анализе. Если требуется, чтобы отчет Model Advisor содержал информацию анализа, не удаляйте поля. При создании отчета консультантом по модели информация об анализе переопределяет текст, введенный в поле шаблона.
| Поле шаблона | В созданном отчете отображает |
|---|---|
ModelName | Имя модели |
SimulinkVersion | Версия Simulink |
SystemName | Имя системы |
TreatAsMdlRef | Рассматривается ли модель как ссылочная |
ModelVersion | Версия модели |
CurrentRun | Метка времени анализа Model Advisor |
PassCount | Количество пройденных проверок |
FailCount | Количество неуспешных проверок |
WarningCount | Количество проверок, вызывающих предупреждение |
NrunCount | Число проверок, которые не были выполнены |
TotalCount | Общее количество проверок |
CheckResults | Результаты для каждой проверки |
В этом примере показано, как добавить заголовок в PDF-версию отчета Model Advisor.
С помощью Microsoft Word откройте шаблон по умолчанию matlabroot/toolbox/simulink/simulink/modeladvisor/resources/templates/default.dotx
Переименование и сохранение шаблона default.dotx в доступное для записи расположение. Например, сохранить шаблон default.dotx кому C:/work/ma_format/mytemplate.dotx.

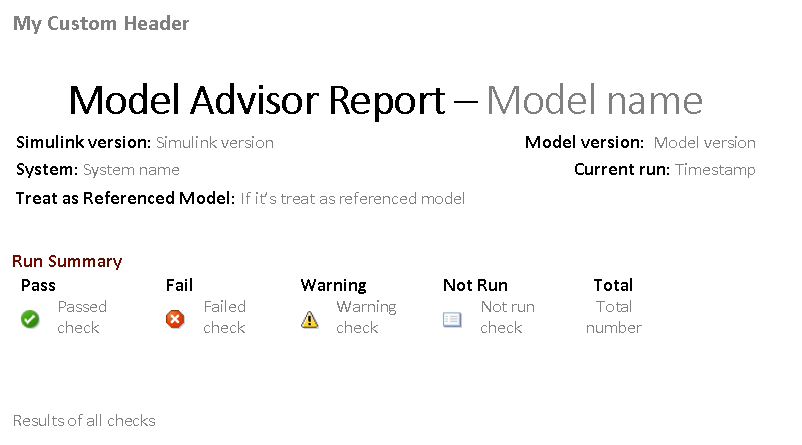

В шаблоне C:/work/ma_format/mytemplate.dotx файл, добавьте заголовок. Например, в заголовке шаблона добавьте текст My Custom Header. Сохранить шаблон как Microsoft Word .dotx файл.
На панели Отчет (Report) окна Консультант по модели (Model Advisor) щелкните Создать отчет (Generate Report).
В диалоговом окне Создать отчет помощника по модели (Generate Model Advisor Report) выполните следующие действия.
Введите путь к папке, в которой требуется создать отчет, и укажите имя файла.
Задать формат файла как PDF.
Выберите Просмотр отчета после создания.
Задать для шаблона отчета значение C:\work\ma_format\mytemplate.dotx.

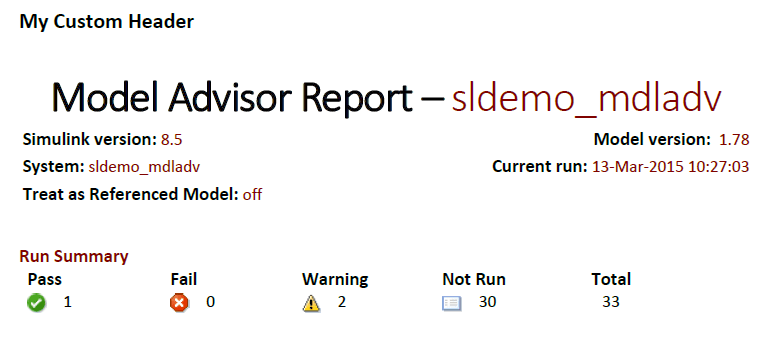

Нажмите кнопку ОК. Мастер модели создает отчет в формате PDF с пользовательским заголовком.
