Откройте модель, которую необходимо проверить на совместимость с Simulink ® Code Inspector™. Для использования примерной модели можно выполнить следующие действия.
Открыть пример модели slcidemo_roll_orig с помощью следующей команды:
>> slcidemo_roll_orig
Сохранение копии модели в рабочей папке с переименованием в slcidemo_roll. Измените каталог на рабочую папку.
Откройте диалоговое окно Инспектор кода Simulink и настройте проверки совместимости модели.
В верхнем окне модели на вкладке Приложения выберите Инспектор кода.
Проверьте параметры, применимые к проверке совместимости модели. Если проверяется модель, которая ссылается на другие модели, рассмотрите возможность выбора опции Проверить все ссылочные модели (Inspect all referenced models). Эта опция включает ссылочные модели при проверке совместимости моделей, а также проверке кода. Если выбрать эту опцию, кнопка Проверить эту модель (Check this model) изменится на Проверить все модели (Check all models).
Чтобы выполнить проверки совместимости моделей, щелкните Проверить эту модель (Check this model) или Проверить все модели (Check all models). В ходе проверки совместимости отображается индикатор выполнения.

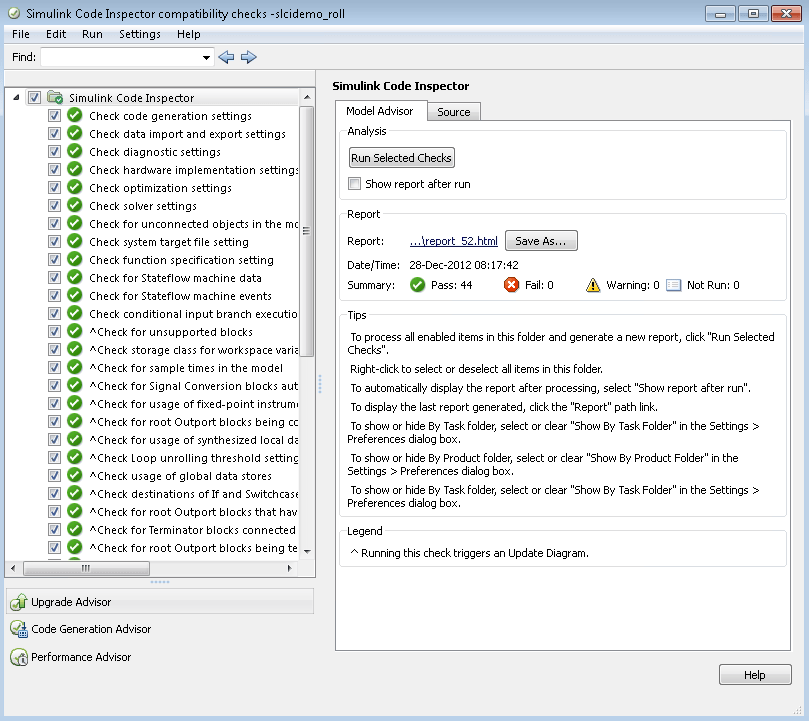

Если выбрана проверка только модели верхнего уровня, результаты отображаются непосредственно в диалоговом окне Консультант по модели (Model Advisor). Диалоговое окно используется для просмотра и повторного запуска отдельных проверок и сохранения результатов.
Если выбрана проверка всех моделей, результаты отображаются в окне команд и в окне сводного отчета HTML.
В окне команд MATLAB ® отображаются результаты, аналогичные следующим:
В окне сводного отчета HTML отображаются результаты, аналогичные следующим:
Примечание
Этот HTML-отчет также связан с результатами командного окна. Он сохраняется как файл summaryReport.html во вложенной папке /slprj/modeladvisor в текущей рабочей папке.
Чтобы просмотреть подробный Образцовый Отчет Советника для модели, перечисленной в итоговом отчете HTML, пойдите в таблицу Пробега Систем и нажмите на соответствующую ссылку в Образцовой колонке Отчета Советника.
Если проверки пройдут, модель готова к проверке. Если сообщается о несовместимости, устраните неполадки и проверьте модель на совместимость.
Совет
Если требуется выполнить проверку совместимости подсистемы:
На вкладке Моделирование (Modeling) щелкните Помощник по модели (Model Advisor).
В окне System Selector выберите подсистему.
Нажмите кнопку ОК.
Окно Model Advisor можно использовать для выбора и выполнения проверок совместимости Simulink Code Inspector в подсистеме. См. раздел Выполнение проверок помощника по модели.
