Задание части модели для линеаризации в линеаризаторе модели

Чтобы указать часть модели Simulink ® для линеаризации, можно определить точки линейного анализа с помощью линеаризатора модели. Точки анализа представляют входы линеаризации, выходы и проемы контура для модели. С помощью этого метода можно задать несколько наборов точек анализа без изменения модели.

Можно также определить точки анализа:

Указать точки анализа

В линеаризаторе модели точки анализа задаются с помощью наборов ввода-вывода линеаризации. Можно указать один или несколько наборов ввода-вывода линеаризации без внесения изменений в модель.

Для создания набора ввода-вывода линеаризации:

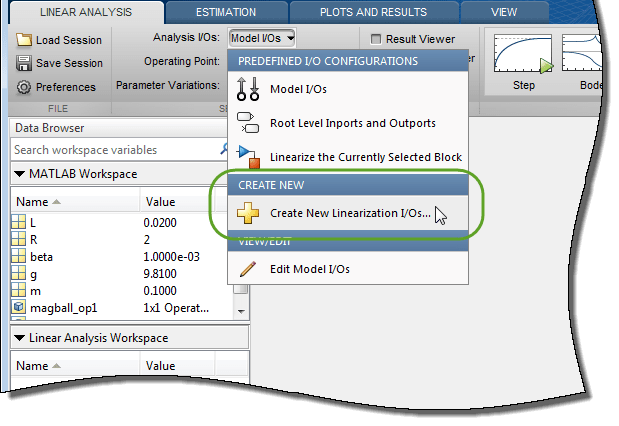

  1. На вкладке «Линейный анализ» в раскрывающемся списке «Операции ввода-вывода анализа» выберите Create New Linearization I/Os.

  1. В модели Simulink выберите один или несколько сигналов, которые необходимо определить как точки анализа.

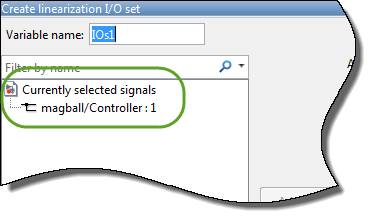

    Выбранные сигналы появляются в диалоговом окне Создать набор ввода/вывода линеаризации (Create linearization I/O set) в разделе Выбранные в настоящее время сигналы (Current selected signals).

  2. В разделе Текущие выбранные сигналы (Current selected signals) щелкните сигнал, который требуется добавить. Чтобы выбрать несколько сигналов, удерживайте клавишу Ctrl и щелкните каждый сигнал, который требуется добавить.

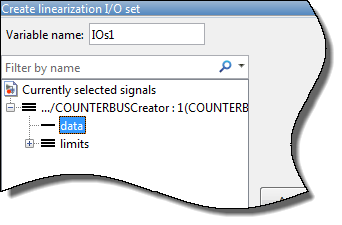

    Чтобы добавить сигнал из сигнала шины, разверните шину и выберите сигнал. Например, выберите data сигнал в пределах COUNTERBUS сигнал.

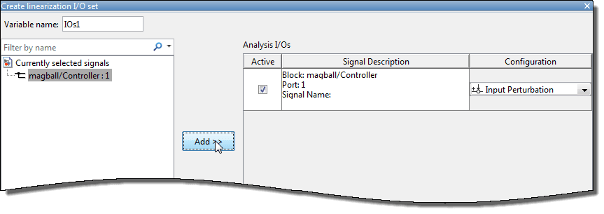

  3. Чтобы добавить сигнал в список операций ввода-вывода анализа, нажмите кнопку Add.

  4. В выпадающем списке Конфигурация для сигнала выберите тип точки анализа, которую требуется определить:

    • Входное возмущение - указывает аддитивный вход в сигнал.

    • Выходное измерение (Output Measurement) - измерение по сигналу.

    • Разрыв контура - задает проем контура.

    • Вход с разомкнутым контуром (Open-Loop Input) - задает разрыв контура, за которым следует входное возмущение.

    • Выход с разомкнутым контуром (Open-Loop Output) - задает выходное измерение, за которым следует разрыв контура.

    • Передача контура (Loop Transfer) - задает выходное измерение перед разрывом контура, за которым следует входное возмущение.

    • Чувствительность (Sensitivity) - определяет входное возмущение, за которым следует выходное измерение.

    • Дополнительная чувствительность - задает выходное измерение, за которым следует входное возмущение.

    Дополнительные сведения о различных типах точек анализа см. в разделе Указание части модели для линеаризации.

  5. Повторите шаги 1-4 для любых других сигналов, которые необходимо определить как точки анализа.

    Совет

    Чтобы выделить исходный блок точки анализа в модели Simulink, в списке Операции ввода-вывода анализа (Analysis I/Os) выберите точку анализа и щелкните Подсветить (Highlight).

  6. В поле Имя переменной (Variable name) введите имя набора ввода-вывода.

  7. Нажмите кнопку ОК.

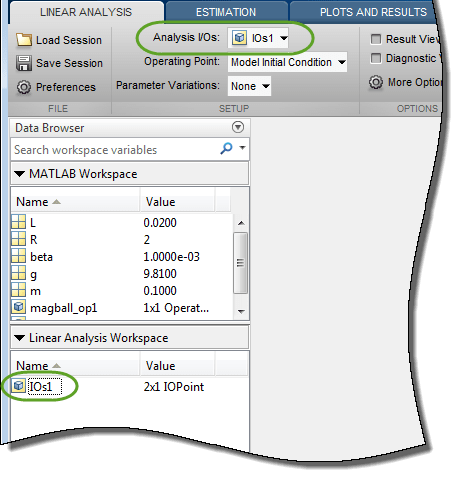

Программа добавляет набор операций ввода-вывода линеаризации в рабочее пространство линейного анализа.

Программа также добавляет набор операций ввода-вывода линеаризации в выпадающий список Операции ввода-вывода анализа (Analysis I/Os) и автоматически выбирает его.

Редактирование точек анализа

Набор ввода/вывода линеаризации, сохраненный в линеаризаторе модели, можно редактировать в интерактивном режиме с помощью диалогового окна Править (Edit). Чтобы открыть диалоговое окно «Редактирование», в рабочем пространстве «Линейный анализ» дважды щелкните набор операций ввода-вывода, который требуется отредактировать.

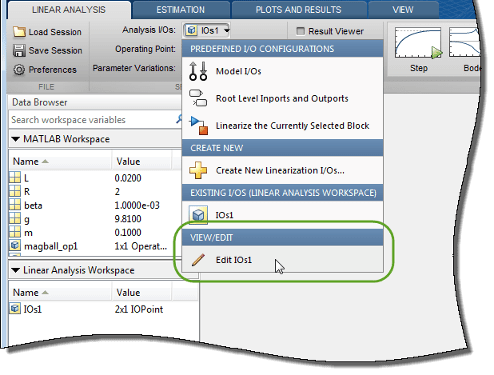

Можно также открыть диалоговое окно Править (Edit) для текущего выбранного набора ввода/вывода линеаризации в выпадающем списке Анализ ввода/вывода (Analysis I/Os). Для этого в выпадающем списке в разделе Вид/Редактирование щелкните Edit.

В диалоговом окне «Редактирование» можно добавить или удалить точки анализа, изменить тип существующих точек анализа или включить или отключить точки анализа. После завершения редактирования набора ввода-вывода сохраните изменения, закрыв диалоговое окно.

Совет

Чтобы выделить расположение в модели Simulink любого сигнала в текущем списке точек ввода/вывода анализа, выберите точку ввода/вывода в списке и щелкните Подсветить (Highlight).

Добавление точки анализа в набор ввода-вывода

Чтобы добавить точку анализа в набор ввода-вывода линеаризации:

  1. В модели Simulink выберите один или несколько сигналов, которые требуется добавить в набор ввода-вывода линеаризации.

    Выбранные сигналы отображаются в диалоговом окне Правка (Edit) в разделе Выбранные сигналы (Current selected signals).

  2. В разделе Выбранные сигналы (Current selected signals) щелкните сигнал, который требуется добавить. Чтобы выбрать несколько сигналов, удерживайте нажатой клавишу Ctrl и щелкните каждый сигнал, который требуется добавить.

  3. Чтобы добавить сигнал в список операций ввода-вывода анализа, нажмите кнопку Add.

  4. В раскрывающемся списке Конфигурация для сигнала выберите тип точки анализа, которую требуется определить. Например, если требуется, чтобы сигнал был выходной точкой линеаризации с разомкнутым контуром, выберите Open-loop Output.

Удаление точки анализа из набора ввода-вывода

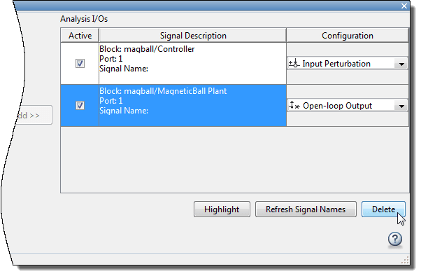

Чтобы удалить точку анализа из набора операций ввода-вывода линеаризации, в разделе «Операции ввода-вывода анализа» щелкните сигнал, который требуется удалить, и нажмите кнопку «Удалить».

Изменить тип точки анализа

Чтобы изменить тип точки линейного анализа для сигнала, в разделе «Операции ввода-вывода анализа» в раскрывающемся списке «Конфигурация» выберите тип точки анализа. Например, если требуется, чтобы сигнал был выходной точкой линеаризации, выберите Output Measurement.

Включить или отключить точки анализа

Чтобы изменить существующий набор операций ввода-вывода линеаризации без удаления точек анализа, можно отключить одну или несколько точек анализа. Для этого в разделе Операции ввода-вывода анализа в разделе Активно снимите соответствующий флажок.

При линеаризации модели с помощью набора операций ввода-вывода линеаризации программа игнорирует все отключенные точки анализа.

Чтобы включить отключенную точку анализа, установите соответствующий флажок.

Редактирование точек анализа модели Simulink

Точки анализа, сохраненные в модели Simulink, можно изменить с помощью линеаризатора модели. Для этого на вкладке Линейный анализ (Linear Analysis) в выпадающем списке Ввод/вывод анализа (Analysis I/Os) выберите Model I/Os, а затем в том же раскрывающемся списке выберите Edit Model I/Os.

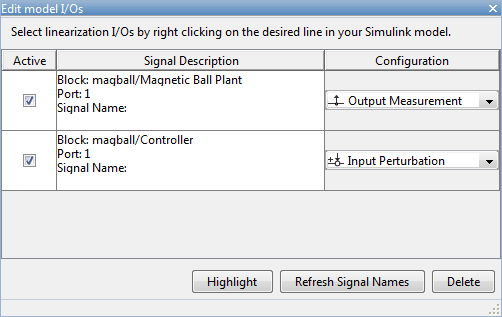

В диалоговом окне Редактирование ввода/вывода модели (Edit Model I/OS) можно выполнить следующие действия.

  • Измените тип точки анализа с помощью соответствующего выпадающего списка Конфигурация (Configuration).

  • Удаление точки анализа из модели. Для этого щелкните сигнал, который требуется удалить, и нажмите кнопку Удалить.

  • Включите или отключите точку анализа с помощью соответствующего флажка Активно (Active). При отключении точки анализа в модели Simulink программа удаляет аннотацию из соответствующего сигнала.

    Примечание

    При закрытии линеаризатора модели все точки анализа, отключенные таким образом, удаляются из модели Simulink. Чтобы сохранить точки анализа в модели, повторно включите их перед закрытием линеаризатора модели.

Сведения о добавлении точек анализа в модель см. в разделе Указание части модели для линеаризации в модели Simulink.
