В этом примере показано, как использовать паутинный график для сравнения оценок требований до и после оптимизации ответа. Аналогичную процедуру можно использовать для сравнения значений наборов конструктивных переменных.
В этом примере, в котором используется модель дистилляционной колонны, требования ответа на шаг предварительно сконфигурированы и загружены в рабочее пространство модели.
Откройте модель дистилляции.
sys = 'distillation_demo'; open_system(sys)
Откройте оптимизатор ответов.
В окне модели Simulink ® на вкладке Приложения в коллекции в разделе Системы управления выберите Оптимизатор ответа.
Либо щелкните значок Response Optimization GUI with preloaded data заблокировать в модели и пропустить следующий шаг.
Загрузите предварительно настроенный сеанс оптимизатора ответов.
Перейдите на вкладку Оптимизация ответа. В выпадающем списке Открыть сессию (Open Session) выберите Открыть (Open) в рабочем пространстве модели. Откроется окно, в котором можно выбрать сеанс оптимизатора ответа для загрузки. Выбрать distillation_optim и нажмите кнопку ОК.
Предварительно настроенные требования к отклику шага загружаются в оптимизатор откликов.
На вкладке Оптимизация ответа (Response Optimization) щелкните Оценить требования (Evaluate Requirements).
Новая переменная, ReqValues, содержащий оценку требований, появится в области Данные.
При оптимизации реакции модели создается набор требований, которым она должна удовлетворять. Если требования нарушаются, что означает, что они оцениваются до неотрицательных значений, конструктивные переменные должны быть оптимизированы. После оптимизации можно сравнить исходное значение требования с вычисленным требованием, используя оптимизированные значения конструктивных переменных.
В списке «Данные для печати» выберите ReqValues.
В списке «Добавить печать» выберите Spider plot.

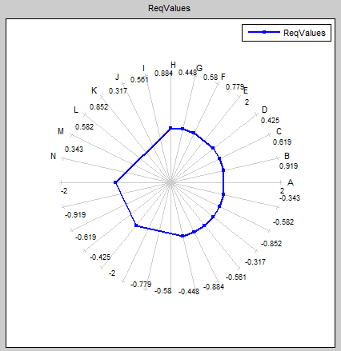

График имеет ось для каждой комбинации «край-сигнал», определенной в distillation_demo/Desired Step Response контрольный блок. Точки на каждой оси представляют нарушение для этой комбинации сигнал-край, и график соединяет эти точки, образуя замкнутый многоугольник, представляющий начальную конструкцию. Обратите внимание, что некоторые точки являются отрицательными, представляющими удовлетворенные ограничения, и некоторые положительные, представляющие нарушенные ограничения.
Щелкните Оптимизировать (Optimize).
Новая переменная, ReqValues1, содержащий оценку требований с использованием оптимизированных конструктивных переменных, появляется в области Данные.
В списке «Данные для печати» выберите ReqValues1.

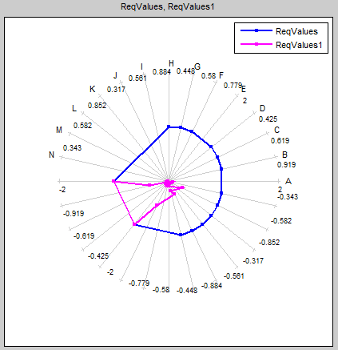

В списке «Добавить печать» выберите Spider plot 1.
Оптимизированные значения требований, ReqValues1, являются отрицательными или нулевыми, что указывает на выполнение всех ограничений.
