В этом примере показано, как обновить модель с помощью набора конструктивных переменных.
Откройте модель Simulink ® и загрузите предварительно настроенный сеанс оптимизатора ответа.
load('pidtune_demo_sdosession_update_dv.mat')
sdotool(SDOSessionData)Оптимизатор ответа открывает и загружает предварительно настроенный сеанс. В области «Данные» DesignVars1 - набор настроенных конструктивных переменных.
В списке «Набор конструктивных переменных» выберите набор конструктивных переменных. DesignVars1.
Откройте диалоговое окно «Редактирование».
Щелкните
в списке Набор конструктивных переменных (Design Variable Set).

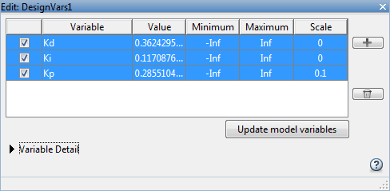

Выберите переменные, которые требуется обновить в модели.
В этом примере выберите Kd, Ki, и Kp.
Щелкните Обновить переменные модели (Update model variables).
Постройте график реакции модели.
На вкладке Оптимизация ответа (Response Optimization) щелкните График текущего ответа (Plot Current Response
