Создайте простую модель демпфированного генератора прямоугольных волн. Эту модель можно использовать в качестве примера для изучения других возможностей, полезных с программным обеспечением Simulink ® Desktop Real-Time™.
На вкладке Главная страница MATLAB ® нажмите кнопку Simulink.
Щелкните Пустая модель (Blank Model), а затем Создать модель (Create Model).
Откроется пустой редактор Simulink.
На вкладке «Моделирование» выберите «Обозреватель библиотек».
В браузере библиотеки:
Выберите «Симуляция» > «Источники», а затем добавьте в модель блок генератора сигналов.
Выберите Simulink > Continuous, а затем добавьте в модель блок Transfer Fcn.
Выберите Simulink > Sinks, а затем добавьте в модель блок Scope.
Выполните следующие соединения между блоками:
Выход генератора сигналов на вход Transfer Fcn
Передача вывода Fcn на вход объема

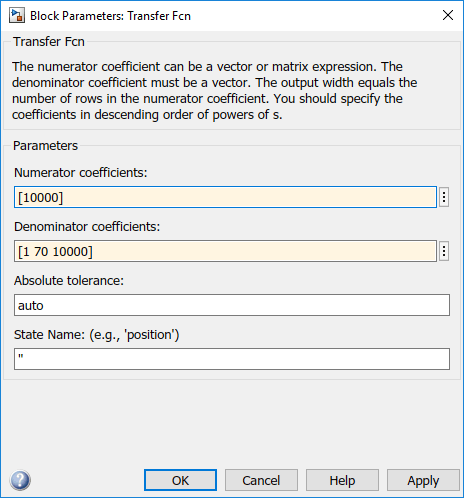

Дважды щелкните на блоке «Перенос Fcn». Откроется диалоговое окно Параметры блока (Block Parameters). В текстовом поле Числитель введите:
[10000]
В текстовом поле Знаменатель введите:
[1 70 10000]
Нажмите кнопку ОК.

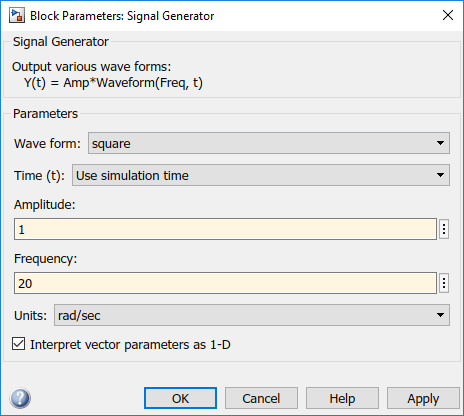

Дважды щелкните на блоке «Генератор сигналов». В списке Форма волны выберите square.
В текстовом поле «Амплитуда» введите:
1
В текстовом поле «Частота» введите:
20
В списке «Единицы» выберите rad/sec.
Нажмите кнопку ОК.
Завершенная блок-схема Simulink выглядит как рисунок.
В редакторе Simulink на вкладке «Моделирование» выберите «Сохранить» > «Сохранить как». В текстовом поле Имя файла (File name) введите имя файла модели Simulink и нажмите кнопку Сохранить (Save). Например, введите:
sldrtex_model
Программа Simulink сохраняет модель в файле sldrtex_model.
Программное обеспечение Simulink Desktop Real-Time поддерживает ссылки на модели. См. раздел Основы ссылочных данных модели.
Программное обеспечение Simulink Desktop Real-Time поддерживает операции ввода-вывода файлов с ограничениями. См. раздел Ввод-вывод файловой системы.
Чтобы задать набор конфигурации по умолчанию Simulink Desktop в реальном времени для модели, см. раздел Задание набора конфигурации по умолчанию. При активации этого набора конфигурации для модели приложение в реальном времени можно построить позже без установки дополнительных параметров конфигурации.
Чтобы настроить модель вручную, см. раздел Ввод параметров конфигурации вручную.
