Для сохранения данных в MAT-файлах регистрации данных необходимо установить флажок Сохранить данные в рабочую область (Save data to workspace) в диалоговом окне Параметры области (Scope parameters).
В этой процедуре используется модель sldrtex_model. Чтобы открыть эту модель, в окне команды MATLAB введите:
open_system(docpath(fullfile(docroot,'toolbox',... 'sldrt','examples','sldrtex_model')))
Предполагается, что эта модель уже загружена.
После создания модели Simulink ® можно ввести параметры архивирования данных для регистрации данных в файле:
В редакторе Simulink на вкладке Рабочий стол в режиме реального времени выберите «Подготовка» > «Панель управления».
На панели управления внешним режимом нажмите кнопку «Архивация данных».

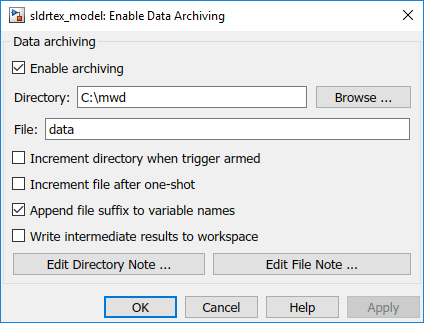

Установите флажок Включить архивирование.
В текстовом поле «Каталог» введите путь к папке на диске. Например, если рабочей папке MATLAB ® присвоено имяmwd, введите
c:\mwd
В текстовом поле «Файл» введите префикс имени файла для сохраняемых файлов данных. Например, введите:
data
Среда MATLAB называет имена файлов data_0.mat, data_1.matи так далее. Количество файлов равно общему количеству точек выборки. Например, если для параметра «Длительность» задано значение Total sample points, то создается только один файл.
Установите флажок Добавить суффикс файла к именам переменных.
Нажмите кнопку Закрыть.
