Извлечь объект данных профиля
profiler_object = getProfilerData(target_object)profiler_object. Он отображает график профиля выполнения и отчет по профилированию выполнения кода.

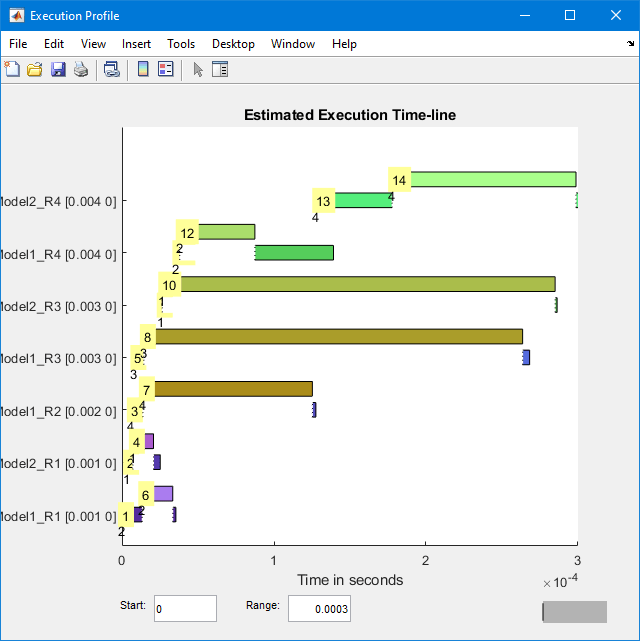

График «Профиль выполнения» показывает распределение циклов выполнения между четырьмя процессорами, на что указывают цветные горизонтальные полосы. В отчете о профилировании выполнения кода перечислены разделы модели. Цифры под столбцами указывают на ядра процессора.

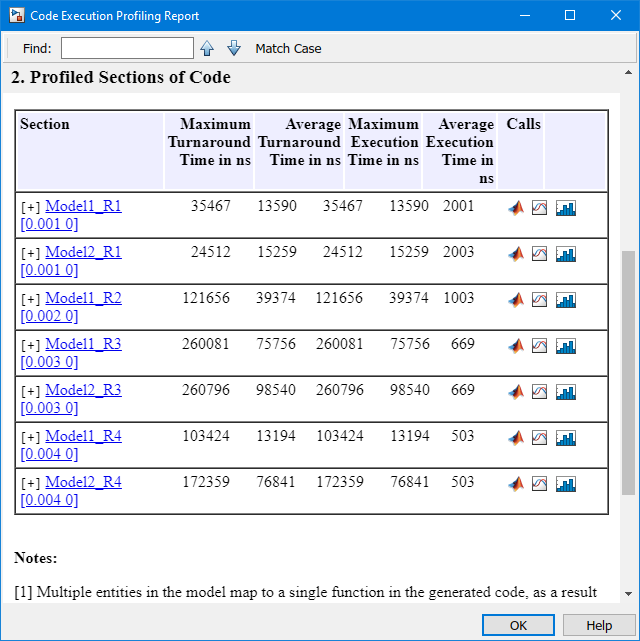

Отчет о профилировании выполнения кода отображает результаты профиля выполнения модели для каждой задачи.
Чтобы отобразить данные профиля для сечения модели, нажмите кнопку мембраны
рядом с сечением.
Для отображения данных TET для раздела в инспекторе данных моделирования нажмите кнопку «Печать данных временных рядов».
Чтобы просмотреть раздел в Simulink ® Editor, щелкните ссылку рядом с кнопкой «Развернуть дерево
».
Чтобы просмотреть строки сгенерированного кода, соответствующие разделу, нажмите кнопку Развернуть дерево, а затем кнопку Показать источник.
profiler_object = getProfilerData(target_object);profiler_object. Для просмотра результатов профилировщика вызовите plot и report функции с помощью profiler_object в качестве аргумента.
В этом примере запускается профилировщик, останавливается профилировщик и отображаются данные профиля выполнения. Приложение реального времени slrt_ex_mds_and_tasks уже загружен.
tg = slrealtime('TargetPC1'); slbuild('slrt_ex_mds_and_tasks'); load(tg,'slrt_ex_mds_and_tasks'); startProfiler(tg); start(tg);
stopProfiler(tg); stop(tg);
profiler_object = getProfilerData(tg)
Processing data on target computer, please wait ... Transferring data from target computer to host computer, please wait ... Processing data on host computer, please wait ... Code execution profiling data for model slrt_ex_mds_and_tasks.
Запускает профилировщик, останавливает его и извлекает данные результатов. Требования report и plot по данным результатов. Приложение реального времени slrt_ex_mds_and_tasks уже загружен.
tg = slrealtime('TargetPC1'); slbuild('slrt_ex_mds_and_tasks'); load(tg,'slrt_ex_mds_and_tasks'); startProfiler(tg); start(tg);
stopProfiler(tg); stop(tg);
profiler_object = getProfilerData(tg);
rocessing data on target computer, please wait ... Transferring data from target computer to host computer, please wait ... Processing data on host computer, please wait ... Code execution profiling data for model slrt_ex_mds_and_tasks.
report(profiler_object);
plot(profiler_object);
