Внутренние и внешние тестовые жгуты

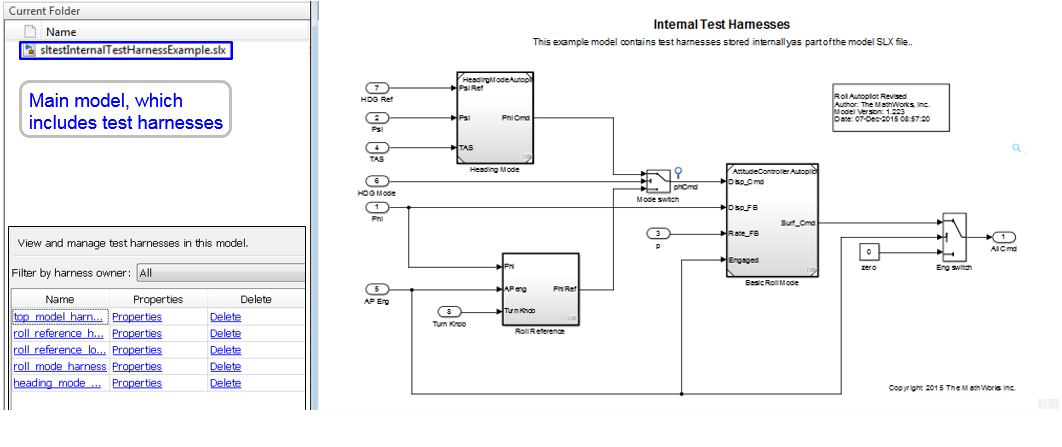

Тестовые жгуты можно сохранить внутри файла модели SLX или снаружи в отдельных файлах SLX. Модель хранит все тестовые жгуты как внутри, так и снаружи; невозможно использовать оба типа хранения кабелей в одной модели. При создании первого тестового кабеля выбирается внутреннее или внешнее хранилище тестовых кабелей. Если модель уже имеет тестовые жгуты, можно преобразовать типы хранения жгутов.

Если модель хранится в системе управления конфигурацией, рекомендуется использовать внешние тестовые жгуты. Внешние тестовые жгуты позволяют создавать или изменять жгут без изменения файла модели. Если планируется частое совместное использование модели, рассмотрите возможность использования внутренних тестовых жгутов для упрощения управления файлами. При создании или изменении внутреннего тестового кабеля изменяется SLX-файл модели. Как внутренние, так и внешние тестовые жгуты обеспечивают одинаковую синхронизацию, принудительную передачу, восстановление и функцию интерфейса бейджа.

См. разделы Создание тестовых жгутов и Выбор свойств.

Управление внешними тестовыми жгутами

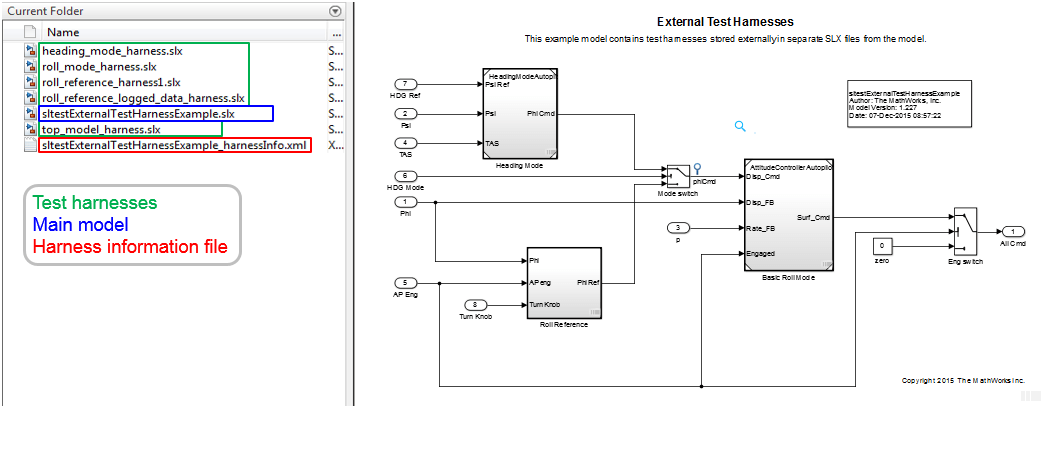

Жгуты, хранящиеся снаружи, используют отдельный SLX-файл для каждого жгута и <modelName>_harnessInfo.xml файл, содержащий метаданные, связывающие модель и жгуты. Изменение тестовых жгутов может изменить harnessInfo.xml файл. Метаданные и модель связаны с использованием уникального идентификатора модели. XML-файл метаданных тестовых кабелей создается и сохраняется по умолчанию в той же папке, что и модель. При необходимости можно переместить XML-файл метаданных в другую папку по пути MATLAB. Связь между моделью и ее жгутами сохраняется до тех пор, пока файл метаданных кабельных трасс, модель и жгуты находятся на пути MATLAB.

Выполните следующие инструкции для внешних тестовых жгутов:

Преобразование между внутренними и внешними тестовыми жгутами

Можно изменить способ хранения тестовых жгутов модели на различных этапах жизненного цикла модели. Например:

Чтобы изменить хранилище тестовых кабелей на внешнее (или внутреннее), выполните следующие действия.

Предварительный просмотр и открытие тестовых жгутов

Если компонент модели имеет тестовый электрический жгут, в правом нижнем углу блока появляется значок. Для просмотра тестовых жгутов щелкните значок. Чтобы открыть тестовый электрический жгут, щелкните плитку.

Чтобы просмотреть тестовые жгуты для блок-схемы модели, щелкните значок извлечения на холсте модели. Чтобы открыть тестовый электрический жгут, щелкните плитку.

Поиск тестовых примеров, связанных с тестовым жгутом

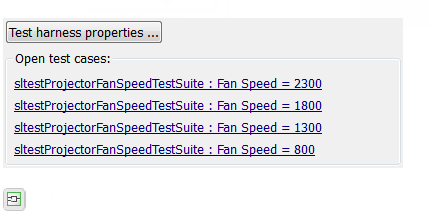

Для вывода списка открытых тестовых примеров, ссылающихся на тестовый жгут, щелкните значок на холсте тестового жгута. Можно щелкнуть имя тестового случая и перейти к тестовому случаю в диспетчере тестов.

Экспорт тестовых жгутов в автономные модели

Тестовые жгуты можно экспортировать в автономные модели, что полезно для архивирования тестовых жгутов или совместного использования конструкции тестового жгута без совместного использования модели.

Посмотрите sltest.harness.export.

Клонирование и экспорт тестового кабеля в отдельную модель

В этом примере показано клонирование существующего тестового электрического жгута и экспорт клонированного электрического жгута в отдельную модель. Это может быть полезно, если требуется создать копию тестового электрического жгута в виде отдельной модели, но оставить тестовый электрический жгут, связанный с компонентом модели.

model = 'sltestTestSequenceExample';
open_system(model)

properties = sltest.harness.find([model '/shift_controller'])

properties =

  struct with fields:

                    model: 'sltestTestSequenceExample'
                     name: 'controller_harness'
              description: ''
                     type: 'Testing'
              ownerHandle: 10.0004
            ownerFullPath: 'sltestTestSequenceExample/shift_controller'
                ownerType: 'Simulink.SubSystem'
                   isOpen: 0
              canBeOpened: 1
         verificationMode: 0
           saveExternally: 0
            rebuildOnOpen: 0
         rebuildModelData: 0
      postRebuildCallback: ''
                graphical: 0
                  origSrc: 'Test Sequence'
                 origSink: 'Test Assessment'
      synchronizationMode: 0
      existingBuildFolder: ''
    functionInterfaceName: ''

sltest.harness.clone(properties.ownerFullPath,properties.name,'ControllerHarness2')

save_system(model)

sltest.harness.export([model '/shift_controller'],'ControllerHarness2',...
    'Name','ControllerTestModel')

clear('model')
clear('properties')
close_system('sltestTestSequenceExample',0)

Программное удаление тестовых жгутов

В этом примере показано, как удалить тестовые жгуты программным путем. Удаление с помощью программного интерфейса может быть полезно, если модель имеет несколько тестовых жгутов на различных уровнях иерархии. В этом примере показано, как создать четыре тестовых жгута, а затем удалить их.

open_system('sltestCar');

sltest.harness.create('sltestCar/transmission');
sltest.harness.create('sltestCar/transmission');
sltest.harness.create('sltestCar/transmission/transmission ratio');
sltest.harness.create('sltestCar/transmission/transmission ratio');

test_harness_list = sltest.harness.find('sltestCar')

test_harness_list =

  1x5 struct array with fields:

    model
    name
    description
    type
    ownerHandle
    ownerFullPath
    ownerType
    isOpen
    canBeOpened
    verificationMode
    saveExternally
    rebuildOnOpen
    rebuildModelData
    postRebuildCallback
    graphical
    origSrc
    origSink
    synchronizationMode
    existingBuildFolder
    functionInterfaceName

for k = 1:length(test_harness_list)
     sltest.harness.delete(test_harness_list(k).ownerFullPath,...
     test_harness_list(k).name)
end

close_system('sltestCar',0);

Перенос и клонирование тестовых жгутов

Simulink Test™ позволяет перемещать или клонировать тестовые жгуты от владельца источника к владельцу назначения без необходимости компиляции модели. Можно переместить или клонировать:

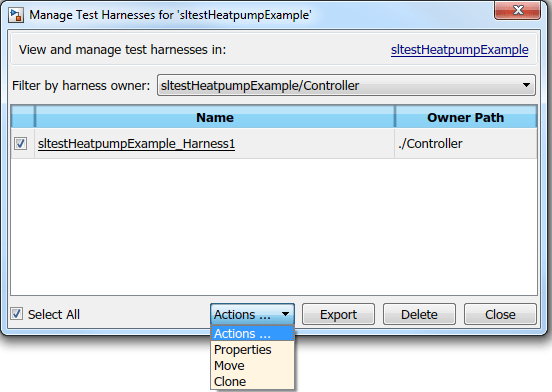

Чтобы переместить или клонировать жгуты, щелкните правой кнопкой мыши холст Simulink и выберите «Тестовый жгут» > «Управление тестовыми жгутами». Откроется диалоговое окно Управление тестовым жгутом (Manage Test Harness), в котором перечислены тестовые жгуты, связанные с подсистемой или блоком, указанным в разделе Фильтр по владельцу жгута (Filter by harness owner). Щелкните Действия (Actions), чтобы открыть опции Переместить (Move) и Клонировать (Clone).

Выберите путь назначения и назовите тестовый электрический жгут.
