В этом примере используйте тестовый случай моделирования с sldemo_absbrake модель для проверки на наличие ошибок во время выполнения моделирования.
Настройте модель для проверки, превышает ли тормозной путь верхнюю границу.
Чтобы открыть модель, используйте sldemo_absbrake.

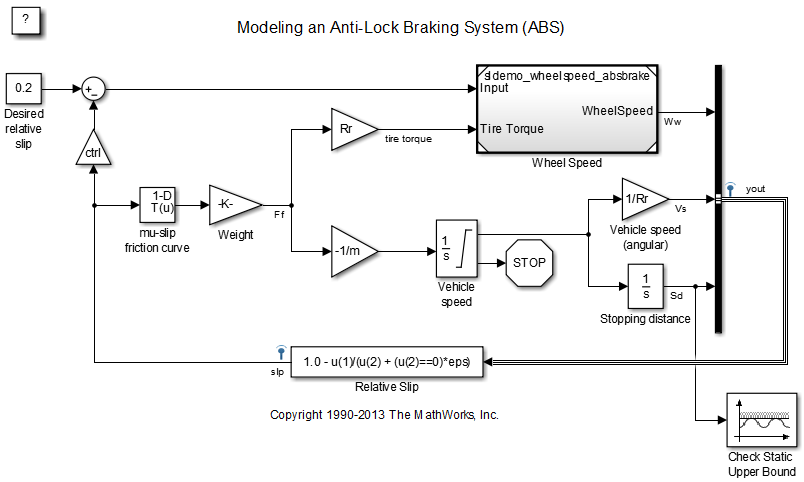

Добавьте в модель блок «Проверка статической верхней границы» из библиотеки «Проверка модели».
Подключите блок проверки статических верхних границ к Sd сигнал.
В диалоговом окне «Проверка блока статической верхней границы» установите для параметра «Верхняя граница» значение 725.
Чтобы открыть диспетчер тестов, на вкладке «Приложения» в разделе «Проверка модели», «Проверка» и «Тестирование» выберите «Тестирование Simulink». Затем на вкладке «Тесты» выберите «Диспетчер тестов Simulink».
Чтобы создать тестовый файл, нажмите кнопку Создать. Назовите и сохраните тестовый файл.
Новый тестовый файл состоит из набора тестов, который содержит один базовый тестовый случай. Они отображаются на панели «Тестовый браузер».
Выберите New > Simulation Test (Новый).
Щелкните правой кнопкой мыши новый тест моделирования на панели «Обозреватель тестов» и выберите «Переименовать». Переименовать тестовый случай в Upper Bound Test.
В тестовом случае в разделе Система под контролем нажмите кнопку Использовать текущую модель
, чтобы назначить sldemo_absbrake модель к тестовому случаю.

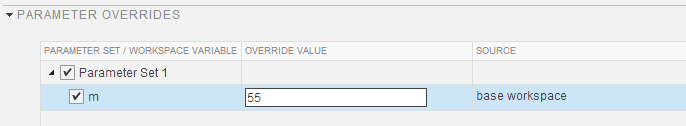

В разделе «Переопределения параметров» нажмите кнопку «Добавить», чтобы добавить набор параметров.
В диалоговом окне нажмите кнопку Обновить (Refresh),
чтобы обновить список параметров модели.
Установите флажок рядом с переменной рабочего пространства m. Нажмите кнопку ОК.
Дважды щелкните «Переопределить значение» и введите 55.
Это значение переопределяет значение параметра в модели при выполнении моделирования.
Примечание
Чтобы восстановить значение параметра по умолчанию, очистите значение в столбце «Переопределить значение» и нажмите клавишу Enter.
На панели «Тестовый браузер» выберите Upper Bound Test дело.
На панели инструментов диспетчера испытаний нажмите кнопку «Выполнить». Результаты теста отображаются на панели «Результаты и артефакты».
