Межпроцессный канал данных

Моделирующий межпроцессорный канал данных между двумя процессорами

развернуть все на странице
  • Библиотека:

  • Блок SoC/межпроцессорное соединение

  • Block icon of interprocess data channel.

Описание

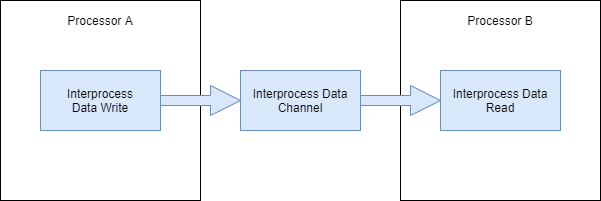

Блок межпроцессорного канала данных моделирует межпроцессорный канал данных, доступный в семействах аппаратных плат SoC, управляемых многопроцессорными системами или ОС. Блок обеспечивает канал для асинхронной передачи данных между двумя процессорами. На этой схеме показано обобщенное представление межпроцессорного соединения данных.

Порты

Вход

развернуть все

Этот порт сообщений принимает входные данные как сообщение от подключенного блока межпроцессной записи данных. Дополнительные сведения о сообщениях см. в разделе Сообщения.

Типы данных: SoCData

Продукция

развернуть все

Этот порт сообщений передает выходные данные в виде сообщения в подключенный блок чтения данных межпроцесса. Дополнительные сведения о сообщениях см. в разделе Сообщения.

Типы данных: SoCData

Этот порт посылает сигнал события задачи, который запускает блок диспетчера задач для выполнения связанной управляемой событием задачи.

Зависимости

Чтобы включить этот порт, выберите параметр Show event port.

Типы данных: rteEvent

Параметры

развернуть все

Включите порт события, который при подключении к блоку диспетчера задач может выполнять управляемые событиями задачи.

Примеры модели

One Way Interprocess Communication

Однонаправленная межпроцессная связь

Однонаправленная межпроцессная передача данных между двумя процессорами с нулевым металлом.

Two Way Interprocess Communication

Двухсторонняя межпроцессная связь

Двусторонняя межпроцессорная передача данных между двумя процессорами, работающими в управляемом операционной системой процессоре.

Partition Motor Control for Multiprocessor MCUs

Управление двигателем секции для многопроцессорных MCU

Разделение приложения управления двигателем в реальном времени на несколько процессоров для достижения модульности конструкции и повышения производительности управления.

См. также

|

Темы

Представлен в R2020b
