Отображение задач в SoC для прерывания процедур обслуживания на плате аппаратных средств
Просмотр и редактирование карты задач в SoC для прерывания процедур обслуживания (ISR) на плате аппаратных средств.

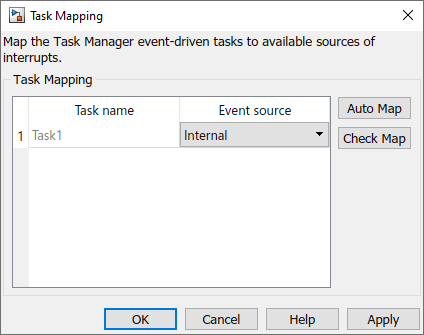

С помощью инструмента «Сопоставление задач» можно выполнять следующие действия:
Просмотр и редактирование назначения задач прерываниям MCU.
Проверьте задачу, чтобы прервать карту модели для любых конфликтов между задачами.
Автоматически сопоставлять задачи с ISR.
В диалоговом окне Configuration Parameters выберите Hardware Implementation на левой панели. В разделе Параметры платы оборудования > Сопоставление проекта выберите Просмотр/редактирование карты задач.
В инструменте SoC Builder в разделе «Просмотр карты памяти и прерываний» выберите «Просмотр/редактирование карты задач».
Task Name - Наименование задач от менеджеров задачЭто свойство доступно только для чтения.
Этот параметр является именем задач, назначенных в диспетчере задач текущему процессору.
Event Source - Базовый адрес памятиInternal (по умолчанию) | Undefined | Interrupt nameЭто свойство доступно только для чтения.
Этот параметр показывает имя тега подпрограммы обслуживания прерываний (ISR). Это значение является раскрывающимся списком для данного оборудования.
Auto Map - Автоматическое сопоставление задач с ISRАвтоматическое сопоставление задач в текущей модели с наиболее подходящими подпрограммами обслуживания прерываний (ISR), доступными для выбранной платы аппаратных средств.
Check Map - Проверка задачи на карту ISRУбедитесь, что каждая задача сопоставлена с уникальным источником программы обслуживания прерываний (ISR). Невозможно сопоставить две задачи с одним источником ISR.
