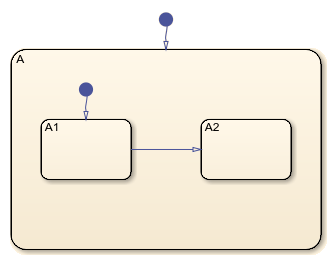

Состояние группы A и скопировать его содержимое в диаграмму ch. При группировании состояния, поля или графической функции можно копировать и вставлять все объекты, содержащиеся в сгруппированном объекте, а также все связи между этими объектами. Этот метод является простейшим способом программного копирования и вставки объектов. Если состояние не сгруппировано, копирование состояния не копирует его содержимое.

1. Найти Stateflow.State объект с именем A в диаграмме ch.

   sA = find(ch,'-isa','Stateflow.State','Name','A');

2. Состояние группы A и его содержимое путем установки IsGrouped свойство для sA кому true. Сохраните предыдущий параметр этого свойства, чтобы можно было вернуться к нему позже.

   prevGrouping = sA.IsGrouped;
   sA.IsGrouped = true;

3. Изменение имени состояния на 'Copy_of_A'. Сохраните предыдущее имя, чтобы вернуться к нему позже.

   prevName = sA.Name;
   newName = ['Copy_of_' prevName];
   sA.Name = newName;

4. Доступ к объекту буфера обмена.

   cb = sfclipboard;

5. Скопируйте сгруппированное состояние в буфер обмена.

   copy(cb,sA);

6. Восстановите исходные параметры свойств состояния.

   sA.IsGrouped = prevGrouping;
   sA.Name = prevName;

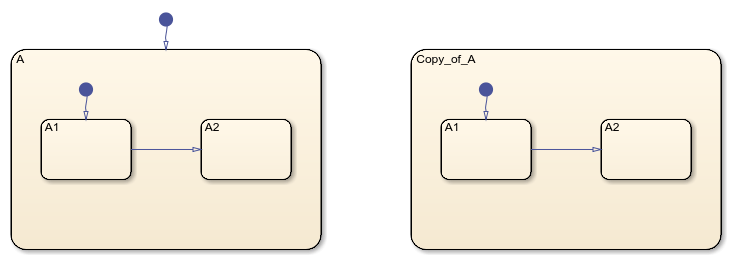

7. Вставка копии объектов из буфера обмена в диаграмму.

   pasteTo(cb,ch);

8. Настройте свойства нового состояния.

   sNew = find(ch,'-isa','Stateflow.State','Name',newName);
   sNew.Position = sA.Position + [400 0 0 0];
   sNew.IsGrouped = prevGrouping;



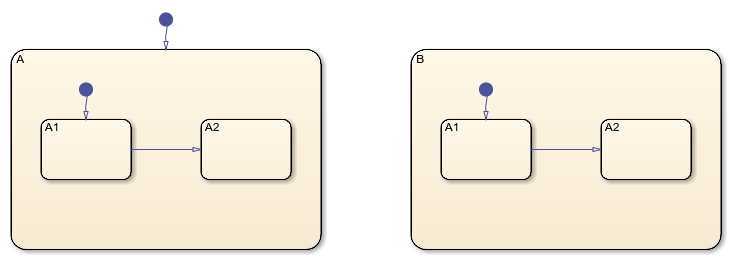

Копировать состояния A1 и A2, наряду с переходом между ними, в новое состояние в диаграмме ch. Чтобы сохранить переходные соединения и связи оболочки между объектами, скопируйте все подключенные объекты одновременно.

1. Найти Stateflow.State объект с именем A в диаграмме ch.

   sA = find(ch,'-isa','Stateflow.State','Name','A');

2. Добавить новое состояние с именем B. Включение вставки других объектов внутри B, преобразовать новое состояние в вложенную диаграмму.

   sB = Stateflow.State(ch);
   sB.Name = 'B';
   sB.Position = sA.Position + [400 0 0 0];
   sB.IsSubchart = true;

3. Создать массив с именем objArray который содержит состояния и переходы в состоянии A. Используйте функцию setdiff для удаления состояния A из массива объектов для копирования.

   objArrayS = find(sA,'-isa','Stateflow.State');
   objArrayS = setdiff(objArrayS,sA);
   objArrayT = find(sA,'-isa','Stateflow.Transition');
   objArray = [objArrayS objArrayT];

4. Доступ к объекту буфера обмена.

   cb = sfclipboard;

5. Копирование объектов в objArray и вставить их в вложенный рисунок B.

   copy(cb,objArray);
   pasteTo(cb,sB);

6. Вернуться B в состояние.

   sB.IsSubchart = false;
   sB.IsGrouped = false;

7. Изменение положения состояний и переходов в B.

   newStates = find(sB,'-isa','Stateflow.State');
   newStates = setdiff(newStates,sB);
   newTransitions = find(sB,'-isa','Stateflow.Transition');
   newOClocks = get(newTransitions,{'SourceOClock','DestinationOClock'});
   for i = 1:numel(newStates)
   newStates(i).Position = newStates(i).Position + [25 35 0 0];
   end
   set(newTransitions,{'SourceOClock','DestinationOClock'},newOClocks);
