Выполнение диаграммы в широковещательном режиме или в указанное время
at( прибыль n,E)true если событие E произошло точно n раз после того, как связанное состояние стало активным. В противном случае оператор возвращает false.
at( прибыль n,tick)true если диаграмма проснулась точно n раз после того, как связанное состояние стало активным. В противном случае оператор возвращает false.
Неявное событие tick не поддерживается, когда диаграмма Stateflow ® в модели Simulink ® имеет входные события.
at( прибыль n,sec)true если точно n с момента активации связанного состояния прошло несколько секунд. В противном случае оператор возвращает false.
В автономных диаграммах в MATLAB ® укажитеn со значением, большим или равным 0.001. Оператор создает MATLAB timer объект, генерирующий неявное событие для пробуждения диаграммы. MATLAB timer объекты ограничены точностью до 1 миллисекунды. Дополнительные сведения см. в разделе События в автономных диаграммах.
timer создается, когда диаграмма завершает выполнение entry действия связанного состояния и его подстанций. При указании n как выражение, значение которого изменяется во время выполнения диаграммы, диаграмма не корректирует временную задержку timer объект.
timer объект запускается в конце шага диаграммы, когда связанное состояние становится активным. Этот шаг может включать выполнение других параллельных состояний в диаграмме.
Если диаграмма обрабатывает другую операцию, когда она получает неявное событие от timer объект, диаграмма ставит событие в очередь. По завершении текущего шага диаграмма обрабатывает событие.
Если состояние, связанное с оператором временной логики, становится неактивным до того, как диаграмма обрабатывает неявное событие, событие не пробуждает диаграмму.
Примечание
Используя at как оператор временной логики абсолютного времени поддерживается только в автономных диаграммах в MATLAB. Для диаграмм в моделях Simulink используйте after вместо этого оператор. Дополнительные сведения см. в разделе Не использовать в для временной логики абсолютного времени в диаграммах в моделях Simulink.
Отображение сообщения о состоянии, когда диаграмма обрабатывает третью широковещательную передачу события E после того, как государство стало активным.
on at(3,E):
disp('ON');

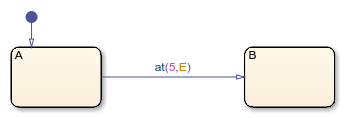

Переход из связанного состояния, когда диаграмма обрабатывает пятую широковещательную передачу события E после того, как государство стало активным.
at(5,E)
Переход из связанного состояния, если состояние было активным ровно для пяти трансляций события E.
В диаграммах модели Simulink введите:
[at(5,E)]
Условная нотация для операторов временной логики не поддерживается в автономных диаграммах в MATLAB.

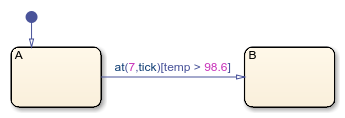

Переход из связанного состояния, когда диаграмма пробуждается в седьмой раз после того, как состояние стало активным, но только если переменная temp больше 98,6.
at(7,tick)[temp > 98.6]
Установите temp переменная для HIGH если состояние активно ровно 12,3 секунды.
В автономных диаграммах в MATLAB введите:
on at(12.3,sec):
temp = HIGH;
Используя every как оператор временной логики абсолютного времени не поддерживается в диаграммах в моделях Simulink.
Для включения ключевых слов можно использовать кавычки 'tick' и 'sec'. Например, at(5,'tick') эквивалентно at(5,tick).
Диаграмма Stateflow сбрасывает счетчик, используемый at оператор каждый раз при повторном включении связанного состояния.
Автономные диаграммы в MATLAB определяют временную логику абсолютного времени в терминах настенного времени, которое ограничено точностью 1 миллисекунда.
