Соединительное соединение представляет собой точку решения в пути перехода. Можно комбинировать переходы и соединительные соединения для создания путей от общего источника к нескольким адресатам или от нескольких источников к общему адресату. Дополнительные сведения о семантике путей ветвления см. в разделе Представление нескольких путей с помощью соединительных соединений.

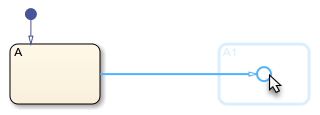

При добавлении перехода к диаграмме в редакторе Stateflow ® имеются графические подсказки, позволяющие добавить соединение или состояние. Чтобы разместить соединение в конце перехода, щелкните значок кругового соединения.
Либо добавьте изолированное соединение к диаграмме:
Откройте редактор Stateflow.
В палитре объектов щелкните значок «Соединение
» и переместите указатель на холст диаграммы. Появляется соединительное соединение.
Чтобы разместить соединительное соединение, щелкните местоположение на холсте.
Чтобы изменить размер одного или нескольких соединительных соединений:
Выберите соединительные соединения.
Щелкните правой кнопкой мыши одно из выбранных соединений и выберите Размер соединения (Junction Size).
В раскрывающемся списке выберите размер соединения.
Чтобы изменить другие свойства соединительного соединения, щелкните его правой кнопкой мыши и выберите пункт Свойства (Properties). В диалоговом окне Соединительное соединение (Connective Junction) отображаются следующие свойства:
Родительский (Parent) - родительское состояние соединительного соединения. Чтобы вывести родителя на передний план, щелкните гипертекстовую ссылку. Это свойство доступно только для чтения.
Описание - Текстовое описание соединения. Можно ввести краткое описание и комментарии.
Ссылка на документ - ссылка на онлайн-документацию для соединения. Можно ввести URL-адрес веб-сайта или команду MATLAB ®, которая отображает документацию в соответствующем интерактивном формате, например HTML-файл или текст в окне команд MATLAB. Если щелкнуть гиперссылку Документ (Document), Stateflow выполнит оценку ссылки и отобразит документацию.
Комбинируя переходы и соединительные соединения, можно создать общие шаблоны переходов, такие как:
if-then-else схемы принятия решений
for шаблоны контуров
while шаблоны контуров
Чтобы сократить время создания этих шаблонов, используйте мастер шаблонов. Дополнительные сведения см. в разделе Создание блок-схем с помощью мастера шаблонов.
If-then-else Шаблон со всеми заданными условиямиВ этом примере состояние Checked_in имеет путь перехода по умолчанию с тремя соединительными соединениями. Каждая ветвь пути охраняется условием.
Если состояние Front_desk активен, событие check_in запускает выполнение перехода по умолчанию в Checked_in. Результат перехода по умолчанию зависит от значения room_type:
Если room_type равно 1, подсостояние Executive_suite становится активным.
Если room_type равно 2, подсостояние Family_suite становится активным.
Если room_type равно 3, подсостояние Single_room становится активным.
Если ни одно из этих условий не соответствует действительности, путь перехода по умолчанию является недопустимым и Front_desk остается активным.
Дополнительные сведения об этой диаграмме см. в разделе Как объекты Stateflow взаимодействуют во время выполнения.
If-then-else Шаблон с безусловным переходомВ этом примере переход из состояния Start имеет три соединительных соединения. Первые две ветви пути охраняются условием. Последняя ветвь пути является безусловной.
Диаграмма использует временную логику для определения времени ввода u равно 1:
Если u равно 1 до времени,
состояние Fast становится активным.
Если u равно 1 между и,
состояние Good становится активным.
Если u равно 1 после, состояние Slow становится активным.
Дополнительные сведения об этой диаграмме см. в разделе Обнаружение прошедшего времени.
For Шаблон циклаВ этом примере блок-схема использует комбинацию переходов и соединительных соединений для построения for цикл.
В качестве значения счетчика i увеличивается с 1 до 10, блок-схема определяет элементы массива output. Цикл на этой блок-схеме эквивалентен этому фрагменту кода MATLAB:
for i = 1:10 output(i) = 2*i; end
While Шаблон циклаВ этом примере блок-схема комбинирует переходы и соединительные соединения для построения while цикл, который вычисляет наибольший общий делитель входных данных.
Цикл на этой блок-схеме эквивалентен этому фрагменту кода C:
while(q > 0) {
r = fmod(p,q);
p = q;
q = r;
}
