Используйте приложение Logic Analyzer для визуализации и измерения переходов и состояний во времени. С помощью Logic Analyzer можно визуализировать:
Активность конечной диаграммы
Действие дочерней диаграммы
Активность дочернего состояния
Самостоятельная деятельность
Активность состояния листа
Logic Analyzer позволяет измерять выходные данные с течением времени и добавлять триггеры для идентификации выходных значений при определенных событиях.
Примечание
Для использования Logic Analyzer необходимо иметь лицензию DSP System Toolbox™ или SoC Blockset™.

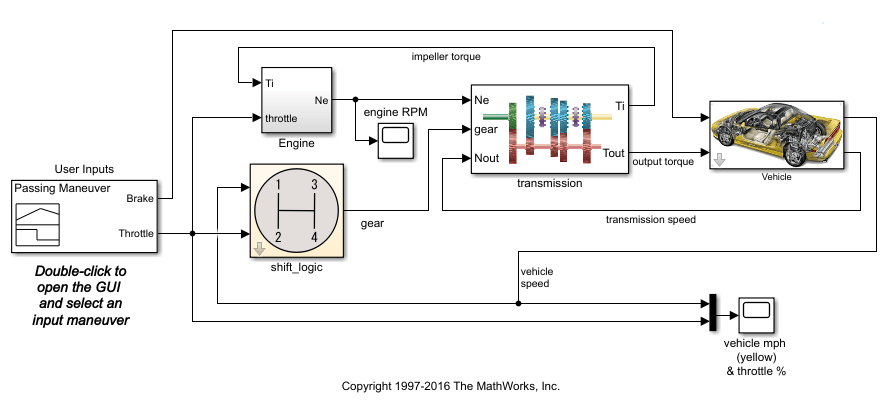

Чтобы ознакомиться с этим учебным пособием, откройте sf_car модель. В этой модели можно визуализировать поведение двигателя, состояние передачи и скорость транспортного средства.
Для просмотра сигнала в логическом анализаторе необходимо отметить сигнал или состояние для регистрации.
Откройте окно shift_logic диаграмма.
Выберите gear_logic состояние.
На панели инструментов на вкладке Моделирование (Simulation) щелкните Записать дочернюю активность (Log Child Activity).
Вы увидите значок лесозаготовки
в углу штата.
Вернитесь к холсту Simulink ®. Нажмите кнопку vehicle speed и на вкладке signal нажмите кнопку Log Signals.
.
Повторите шаг 4 для transmission speed и Engine RPM сигналы.
Вы увидите значок регистрации над этими сигналами.
В Simulink на вкладке Simulation откройте библиотеку приложений Review Results и выберите Logic Analyzer.

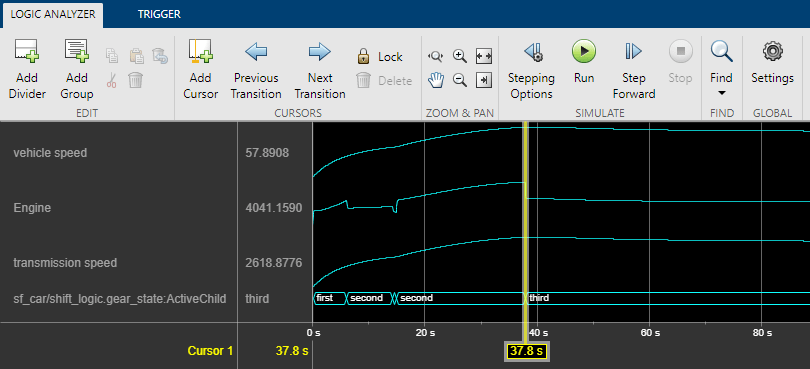

Для запуска моделирования в окне Logic Analyzer нажмите кнопку Run.
Перетащите желтый курсор в различные точки на выходе, чтобы увидеть различные значения сигнала. Вы можете видеть реакцию оборотов двигателя при изменении передач автомобиля.
