Инспектор данных моделирования можно использовать для регистрации действий и данных о состоянии диаграммы Stateflow ® в модели Simulink ®. Инспектор данных моделирования позволяет просматривать и сравнивать:
Данные из диаграммы
Активность конечной диаграммы
Действие дочерней диаграммы
Активность дочернего состояния
Самостоятельная деятельность
Активность состояния листа
В этом упражнении инспектор данных моделирования используется для контроля выходных данных активного состояния для диаграммы потока состояний в модели. sf_car.

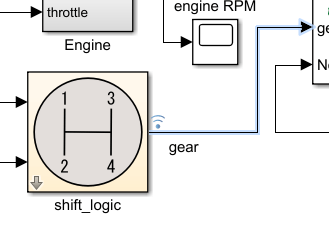

Для регистрации сигнала с помощью инспектора данных моделирования выделите сигнальную линию, которую требуется зарегистрировать. Щелкните правой кнопкой мыши gear и выберите «Регистрировать выбранные сигналы» в контекстном меню. Значок регистрации появляется рядом с gear сигнал, указывающий, что данные из этого сигнала регистрируются при запуске модели.
Значок регистрации
помечает записанные сигналы в модели.

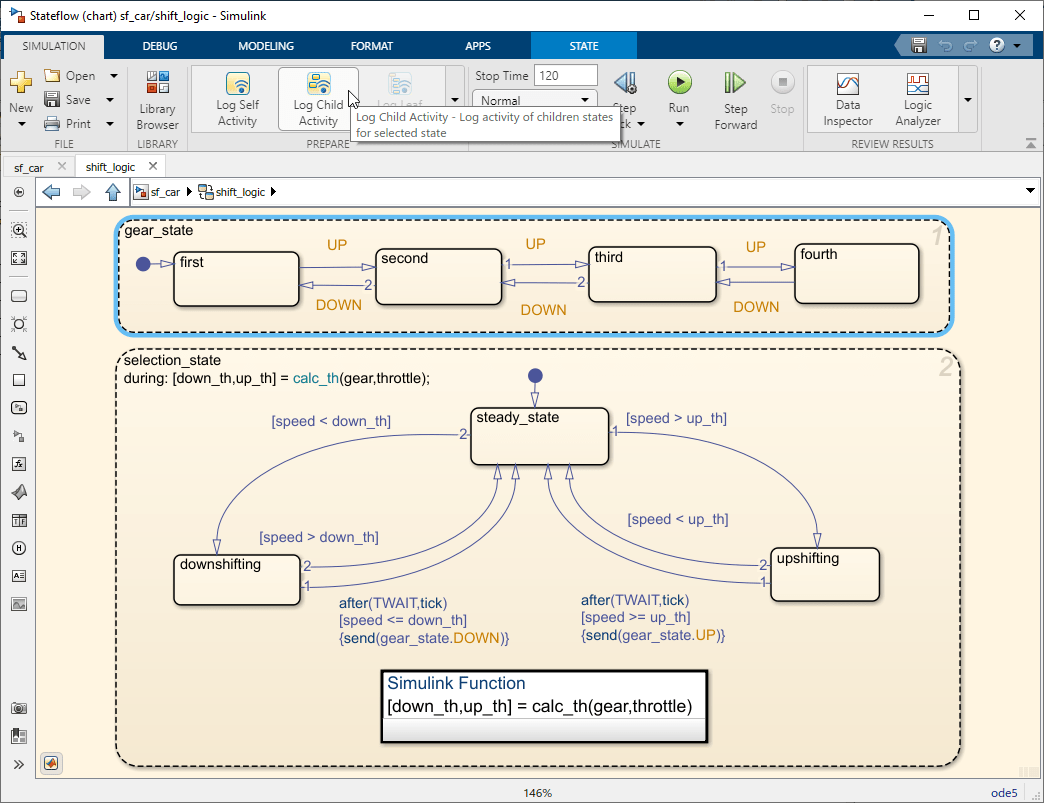

Регистрация данных активного состояния из gear_state:
Откройте диаграмму Stateflow.
Выбрать gear_state, нажмите gear_state.
На панели инструментов редактора Simulink на вкладке Simulation нажмите кнопку Log Child Activity.

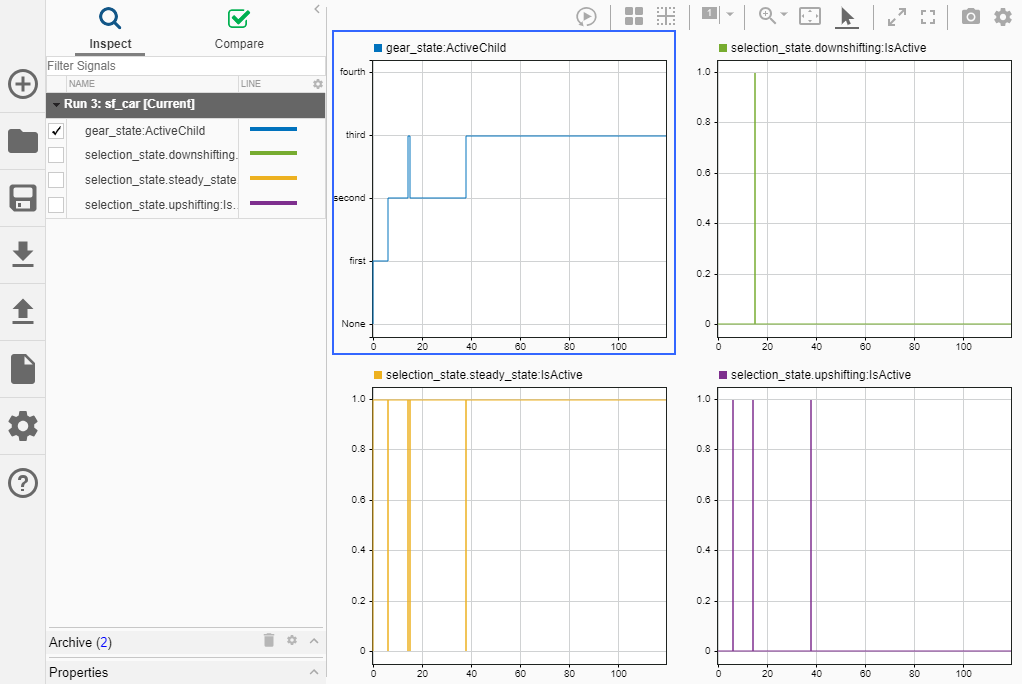

После выполнения одного или нескольких моделирования с сигналами, помеченными для регистрации, нажмите кнопку «Инспектор данных моделирования
» на панели инструментов редактора Simulink и просмотрите данные. Несколько прогонов отображаются на панели Inspect и могут быть просмотрены вместе. Чтобы выбрать сигналы для печати, установите флажки рядом с именами сигналов.
