В этом примере показано, как использовать представления иерархии для визуализации иерархии компонентов в виде древовидной диаграммы со стереотипами компонентов, свойствами стереотипа и типом ссылки, который создает экземпляр компонента.
Любое представление схемы компонента может быть дополнительно представлено в виде диаграммы иерархии. Иерархическое представление отображает компоненты в виде дерева. Иерархический вид показывает один и тот же набор компонентов, видимых на виде схемы компонентов, и компоненты, отображаемые на виде, выбираются и фильтруются таким же образом.
В этом примере используется модель архитектуры, представляющая систему бесключевого входа для транспортного средства, чтобы показать представление иерархии. Дополнительные сведения о системе бесключевого входа см. в разделе Моделирование архитектуры системы бесключевого входа.
Чтобы открыть scKeylessEntrySystem , используйте эту команду.
scKeylessEntrySystem
Чтобы открыть представления архитектуры, на вкладке Моделирование (Modeling) выберите Представление архитектуры (Architecture Views).

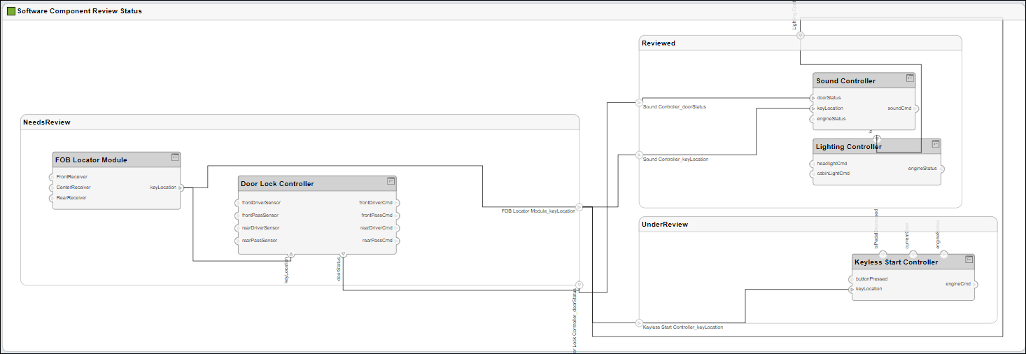

В обозревателе видов выберите «Состояние проверки компонентов программного обеспечения», чтобы отобразить схему компонентов.
На вкладке Представления выберите Схема иерархии.

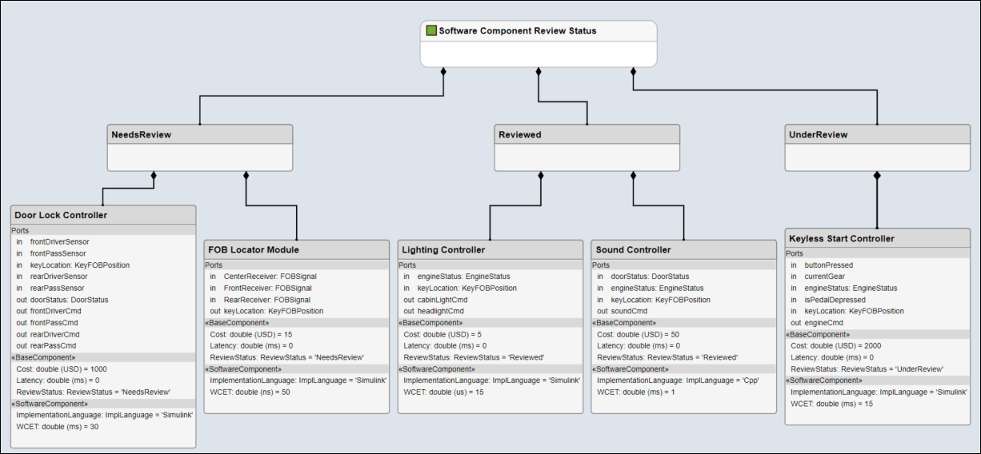

Просмотрите представление иерархии, соответствующее одному и тому же набору компонентов.
Один корень диаграмм иерархии показывает один корень, который является самой спецификацией представления. Корень соответствует содержимому системного поля, показанному на схеме компонентов. Соединения на схеме иерархии происходят от дочерних компонентов и заканчиваются алмазным символом в родительском компоненте.
