Вычислить максимальное значение входа или последовательности входов
Инструментарий компьютерного зрения/Статистика
Блок 2-D Maximum определяет индекс наибольшего элемента во входном массиве. Входным сигналом может быть вектор 1-D, матрица 2-D или N-D-массив. Блок может вычислить максимальное значение вдоль заданного размера входного сигнала или всего входного сигнала. Блок 2-D Maximum также может отслеживать максимальные значения в последовательности входов в течение некоторого периода времени.
Главная вкладка
Mode - Режим выводаValue and Index (по умолчанию) | Value | Index | RunningУкажите тип вывода, возвращаемого блоком. Выберите режим вывода:
Value and Index для возврата максимальных значений и соответствующих индексов на данном входе.
Value возвращает только вычисленные максимальные значения.
Index для возврата только индексов максимальных значений на данном входе.
Running для возврата максимальных значений в последовательности входов.
Index Base - Происхождение индексаOne (по умолчанию) | ZeroУкажите индекс для первого элемента во входном массиве. Выберите начало индекса как:
One для одномерной нумерации. Диапазон значений индекса для элементов в N-D входном массиве устанавливается равным (1, N). Например, значение индекса для первого элемента в матрице устанавливается равным (1,1).
Zero для нумерации на основе нуля. Диапазон значений индекса для элементов в N-D входном массиве устанавливается равным (0, N-1). Например, значение индекса для первого элемента в матрице устанавливается равным (0,0).
Find the maximum value over - Размер, вдоль которого вычисляется максимумEntire input (по умолчанию) | Each row | Each column | Specified dimensionУкажите размер ввода, вдоль которого блок вычисляет максимум.
Entire input - вычисляет максимум по всему входному сигналу.
Each row - вычисляет максимум для каждой строки.
Each column - вычисляет максимум для каждого столбца.
Specified dimension- вычисляет максимум по размеру, указанному в параметре Dimension.
Если значение параметра «Размер» равно 1, вывод будет таким же, как при выборе Each column.
Если значение параметра «Размер» равно 2, вывод будет таким же, как при выборе Each row.
Чтобы включить этот параметр, установите для параметра Mode значение Value and Index, Value, или Index.
Dimension - Пользовательское измерениеУкажите размер входного массива, по которому вычисляется максимум как значение на основе единицы. Значение этого параметра должно быть больше 0 и меньше или равно количеству измерений во входном массиве.
Чтобы включить этот параметр, установите для параметра Find the maximum value over значение Specified dimension.
Reset port - Событие сбросаNone (по умолчанию) | Rising edge | Falling edge | Either edge | Non-zero sampleУкажите, когда блок обнаруживает событие сброса. Блок сбрасывает режим работы при обнаружении события сброса на дополнительном порту Rst. Время сброса выборки должно быть положительным целым числом и кратным времени ввода выборки.
Укажите событие сброса как:
None для отключения порта Rst.

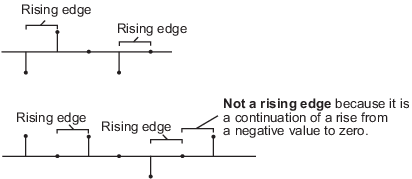

Rising edge для запуска события сброса, когда вход Rst выполняет одно из следующих действий:
Увеличивается от отрицательного значения до положительного значения или нуля
Поднимается от нуля до положительного значения, где подъем не является продолжением подъема от отрицательного значения до нуля

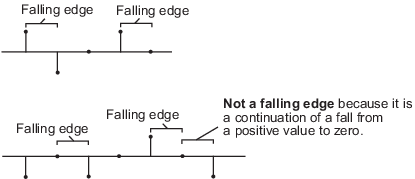

Falling edge для запуска события сброса, когда вход Rst выполняет одно из следующих действий:
Падает от положительного значения до отрицательного значения или нуля
Падает от нуля до отрицательного значения, где падение не является продолжением падения от положительного значения до нуля
Either edge для запуска события сброса, когда входным сигналом Rst является Rising edge или Falling edge.
Non-zero sample для запуска события сброса в каждый момент времени выборки, когда вход Rst не равен нулю.
Примечание
При выполнении моделирования в многозадачном режиме Simulink ® сигналы сброса имеют задержку в одну выборку. Следовательно, когда блок обнаруживает событие сброса, имеется задержка в одну выборку на скорости порта сброса, прежде чем блок применит сброс.
Чтобы включить этот параметр, установите для параметра Mode значение Running.
Обработка окупаемости инвестиций
Enable ROI processing - Вычислить максимальное значение в пределах определенной областиВыберите для вычисления максимума в пределах определенной окупаемости инвестиций на изображении.
Примечание
Полная окупаемость инвестиций доступна только при наличии лицензии Computer Vision Toolbox™. Если у вас нет лицензии Computer Vision Toolbox, вы по-прежнему можете использовать обработку окупаемости инвестиций, но тип окупаемости инвестиций ограничен Rectangles.
Чтобы включить этот параметр, установите для параметра Find the maximum value over значение Entire input.
ROI type - Тип окупаемости инвестиций Rectangles (по умолчанию) | Lines | Label matrix | Binary maskУкажите тип окупаемости инвестиций, который представляет области на изображении, по которым блок вычисляет дисперсию. Типом окупаемости инвестиций может быть прямоугольник, линия, матрица меток или двоичная маска.
| Параметры | Описание | |
| Тип окупаемости инвестиций | Входы в порт ROI | |
Rectangles |
|
|
Lines |
|
|
Label matrix | Матрица M-by-N | Матрица того же размера, что и входное изображение. Матрица содержит значения меток, представляющие различные объекты изображения. Пикселы с меткой 0 - это фон. Пиксели с меткой 1 составляют один объект; пиксели 2 составляют второй объект; и так далее. |
Binary mask | Матрица M-by-N | Матрица того же размера, что и входное изображение. Двоичная маска классифицирует пиксели изображения как принадлежащие либо интересующей области, либо фону. Значения пикселя маски 1 указывают, что пиксель изображения принадлежит ROI. Значения пикселя маски 0 указывают, что пиксель изображения является частью фона. |
Чтобы включить этот параметр, установите для параметра Find the maximum value over значение Entire input и выберите параметр Enable ROI processing.
ROI portion to process - Доля окупаемости инвестиций, в которой рассчитывается максимумEntire ROI (по умолчанию) | ROI perimeterУкажите часть окупаемости инвестиций, по которой блок должен рассчитать максимальное 2-D. Частью ROI является либо весь ROI, либо периметр ROI.
Для активизации этого параметра выберите параметр Enable ROI processing и установите для параметра ROI type значение Rectangles.
Output - Рассчитать максимум для индивидуального или полного окупаемости инвестицийIndividual statistics for each ROI (по умолчанию) | Single statistic for all ROIsУкажите, следует ли рассчитывать максимум 2-D отдельности для каждого ROI или для всего ROI.
При выборе Individual statistics for each ROIблок выводит вектор максимальных значений. Размер выходного вектора равен числу ROI.
При выборе Single statistic for all ROIsблок выводит скалярное значение. Скалярное значение представляет статистическое значение для всех указанных значений ROI.
Для активизации этого параметра выберите параметр Enable ROI processing и установите для параметра ROI type значение Rectangles, Lines, или Label matrix.
Output flag indicating if ROI is within image bounds - Включить порт флагаВыберите для отображения порта Flag. Описание вывода порта Flag см. в разделе Flag.
Для активизации этого параметра выберите параметр Enable ROI processing и установите для параметра ROI type значение Rectangles, Lines, или Label matrix.
Вкладка «Типы данных»
Дополнительные сведения о параметрах блока с фиксированной точкой см. в разделе Задание атрибутов блока с фиксированной точкой.
Lock data type settings against change by the fixed-point tools - Предотвращение переопределения типов данных инструментами с фиксированной точкойВыберите этот параметр, чтобы инструменты с фиксированной точкой не переопределяли типы данных, заданные в этом блоке. Дополнительные сведения см. в разделе Блокировка параметров типа выходных данных (конструктор фиксированных точек).
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Для комплексных входных данных блок вычисляет значение величины в квадрате для элементов во входном массиве. Значение возведенной в квадрат величины для комплексного числа + bi вычисляется a2 + b2. Элемент массива с максимальной квадратной величиной является максимальным значением входного массива.
