Удалить эффект чередования
Инструментарий для компьютерного зрения/Анализ и усовершенствование
Deinterlacing блок удаляет артефакт движения, известный как эффект чередования, из чересстрочного изображения или видео. Чересстрочное изображение или видеокадр содержит верхнее поле и нижнее поле, которое имеет несколько разные времена захвата. Нечетные нумерованные линии в чересстрочном изображении составляют верхнее поле, а четные нумерованные линии - нижнее поле.
При отображении чересстрочного изображения временная разница между верхним и нижним полями вызывает видимый артефакт, в котором чередующиеся строки чересстрочного изображения отображаются смещенными.
Этот артефакт известен как эффект чередования и может быть скорректирован с помощью методов устранения чередования. Вы можете использовать Deinterlacing блок для преобразования чересстрочного видео в видео с обращенным чередованием с помощью одного из следующих способов:
Повторение строки
Линейная интерполяция
Вертикальная временная медианная фильтрация
Этот блок можно использовать для отмены чередования изображений как интенсивности, так и цвета.
Главная вкладка
Method - Метод устранения чередованияLine repetition (по умолчанию) | Linear interpolation | Vertical temporal median filteringЭтот параметр используется для указания метода отмены чередования входных данных.

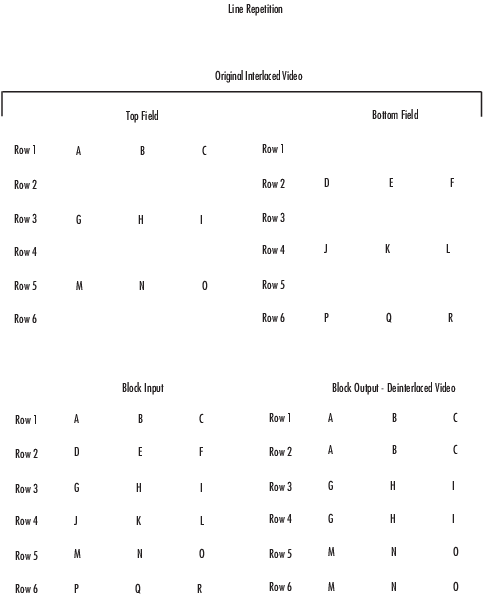

Если для параметра Method задано значение Line repetitionзначения в нижнем поле чересстрочного изображения или видеокадра заменяются значениями в предыдущем верхнем поле.

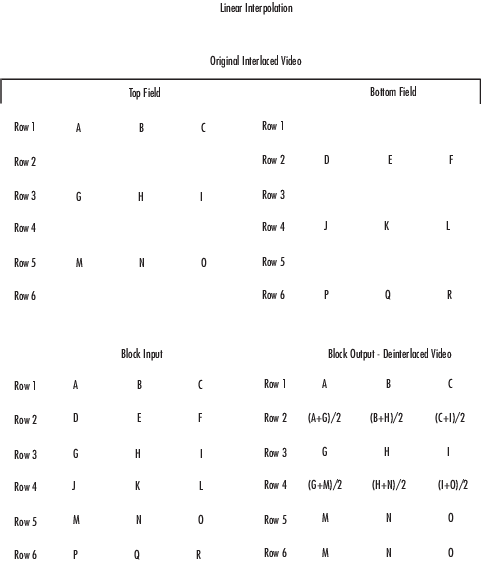

Если для параметра Method задано значение Line interpolationзначения в нижнем поле вычисляются как среднее из значений в двух соседних верхних полях.

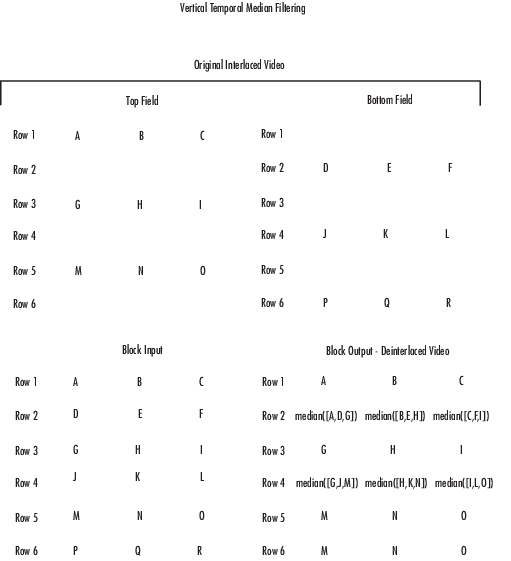

Если для параметра Method задано значение Vertical temporal median filteringзначения в нижнем поле вычисляются как медиана значений в нижнем поле и его двух соседних верхних полях.

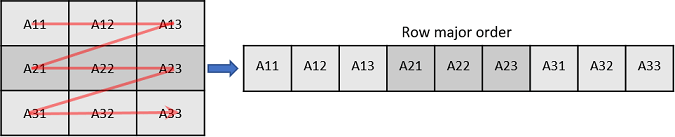

Input image is transposed (data order is row major) - Укажите порядок данныхС помощью этого параметра можно указать, хранится ли чересстрочный ввод в основном порядке строк. При выборе этого параметра блок предполагает, что входной буфер содержит смежные элементы данных массива, которые расположены последовательно по строкам. В противном случае блоки предполагают, что буфер хранит данные в основном порядке столбцов, так что элементы располагаются последовательно по столбцам.
Использовать этот параметр только в том случае, если
Вы разрабатываете алгоритмы для запуска на встроенной цели, которая использует основной формат строки.
Необходимо ограничить дополнительную обработку, необходимую для транспонирования сигналов на интерфейсах систем «основная строка» и «основная столбец».
Если этот флажок установлен, первые два размера входных данных блока деинтерлейсинга заменяются.
Вкладка «Типы данных»
Чтобы включить параметры на вкладке «Типы данных», установите для параметра «Метод» на вкладке «Главная» значение Linear interpolation.
Rounding mode - Режим округления для вычисления фиксированного значенияFloor (по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | ZeroЗадает режим округления для блока, когда указанный тип данных и масштаб не могут точно представлять результат вычисления с фиксированной точкой.
Дополнительные сведения о доступных параметрах см. в разделе Режимы округления.
Saturate on integer overflow - Укажите режим переполненияПри выборе этого параметра блок насыщает результат операции с фиксированной точкой. При сбросе этого параметра блок переносит результат операции с фиксированной точкой.
Дополнительные сведения о насыщении и переносе см. в разделе Обработка переполнения для операций с фиксированной точкой.
Accumulator - Тип данных аккумулятораBinary point scaling (по умолчанию) | Same as inputЭтот параметр используется для указания типа данных и масштабирования накопителя (сумма).
При выборе Binary point scaling, можно ввести длину слова и длину дроби накопителя, в битах. Значение длины слова по умолчанию равно 12, а длина дроби равна 3. Формат типа данных совпадает с форматом входных данных, подписанным или неподписанным.
При выборе Same as inputдлина слова и дробная длина накопителя совпадают с длиной входного сигнала.
Output - Тип данных для выводаSame as input (по умолчанию) | Binary point scalingЭтот параметр используется для указания типа данных и масштабирования выходных данных.
При выборе Same as inputдлина слова и дробная длина накопителя совпадают с длиной входного сигнала.
При выборе Binary point scaling, можно ввести длину слова и длину дроби выходного сигнала в битах. Значение длины слова по умолчанию равно 8, а длина дроби равна 0. Формат типа данных совпадает с форматом типа входных данных со знаком или без знака.
Lock data type settings against change by the fixed-point tools - Переопределение типа данныхВыберите этот параметр, чтобы инструменты с фиксированной точкой не переопределяли типы данных, заданные в маске блока. Дополнительные сведения см. в разделе fxptdlg (Конструктор фиксированных точек) - справочная страница инструмента фиксированных точек.
