Данные проколов в соответствии с вектором прокола
Беспроводная панель инструментов HDL/обнаружение и исправление ошибок
Блок прокола прокалывает входные данные на основе заданного вектора прокола. Блок принимает вектор прокола либо из Input port или из Property блока и поддерживает скорости кодера от 1/2 до 1/7. Она обеспечивает архитектуру, подходящую для генерации кода HDL и развертывания аппаратного обеспечения.
Блок поддерживает Continuous и Frame работает в режиме и принимает как скалярные, так и векторные данные. В Continuous в режиме блок принимает входные данные и вектор прокола вместе с управляющими сигналами, действительными и syncPunc, и выводит проколотые данные с действительным сигналом. В Frame в режиме блок принимает входные данные и вектор прокола вместе с samplecontrol шину и выводит проколотые данные с samplecontrol автобус.
Блок поддерживает такие стандарты связи, как Wi-Fi (802.11a/b/g/n/ac), цифровая спутниковая связь, цифровое видео-вещание (DVB), WiFi (IEEE 802.11a/b/g/n/ac), WiMax (IEEE 802.16), IEEE 802.16, HII.
Алгоритм прокалывания проверяет все n элементов вектора прокалывания со скоростью кодера 1/n, пока не достигнет ненулевой комбинации. Затем он прокалывает входные данные и выдает проколотые выходные данные.
Например, если скорость Encoder равна 1/3 и вектор прокола [0;0;0;1;0;1]блок проверяет каждые 3 элемента, пока не достигнет ненулевой комбинации в векторе прокола, а затем прокалывает входные данные на основе типа входов (скалярных или векторных) и режимов работы (Continuous или Frame).

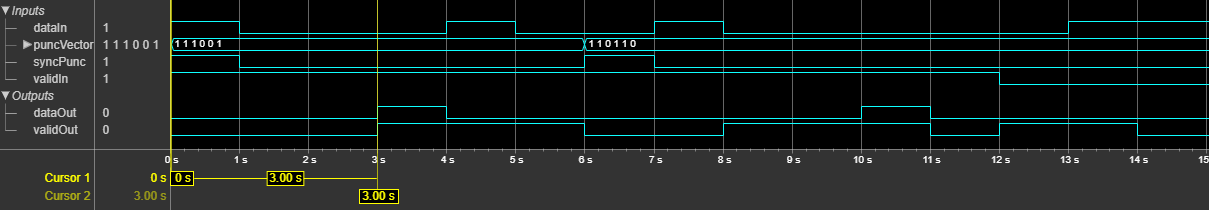

Continuous mode - Когда элемент вектора прокола 0блок прокалывает входные данные и не выдает никаких выходных данных. Когда элемент вектора прокола 1блок выдает соответствующие входные данные в качестве выходных данных.

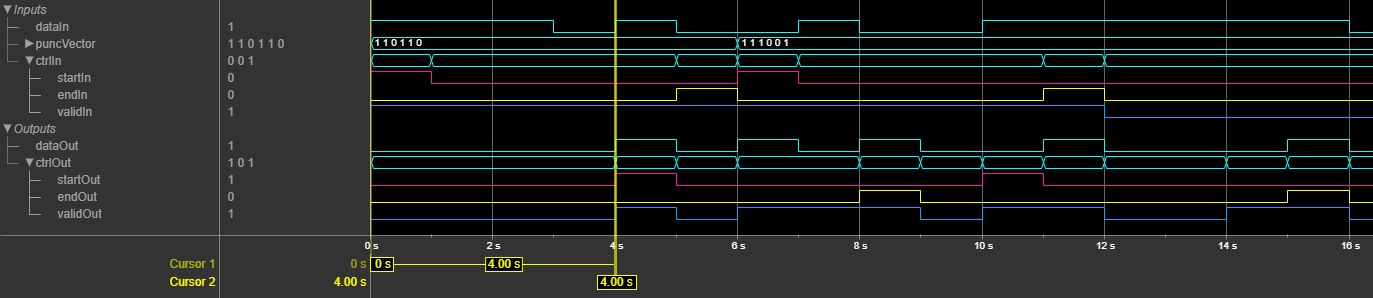

Frame mode - Когда элемент вектора прокола 1блок сохраняет соответствующие входные данные в буфере. Он ждет, пока не встретится со следующим 1 в векторе прокола и затем предоставляет предыдущие буферизованные данные в качестве выходных данных.
Когда элемент вектора прокола 0блок прокалывает входные данные и не выдает никаких выходных данных. Но, если сигнал endIn 1 (высокий), блок предоставляет предыдущие буферизованные данные в качестве выходных данных. Блок повторяет аналогичный процесс по всему кадру.
Continuous mode - Для входных данных вектора 3 на 1 со скоростью Encoder
1/3блок одновременно выбирает 3 элемента вектора прокола. Когда элемент вектора прокола 0блок прокалывает данные и не выдает никаких выходных данных. Когда элемент вектора прокола 1блок сохраняет соответствующие входные данные. Блок выдает выходные данные только тогда, когда число сохраненных данных достигает 3.

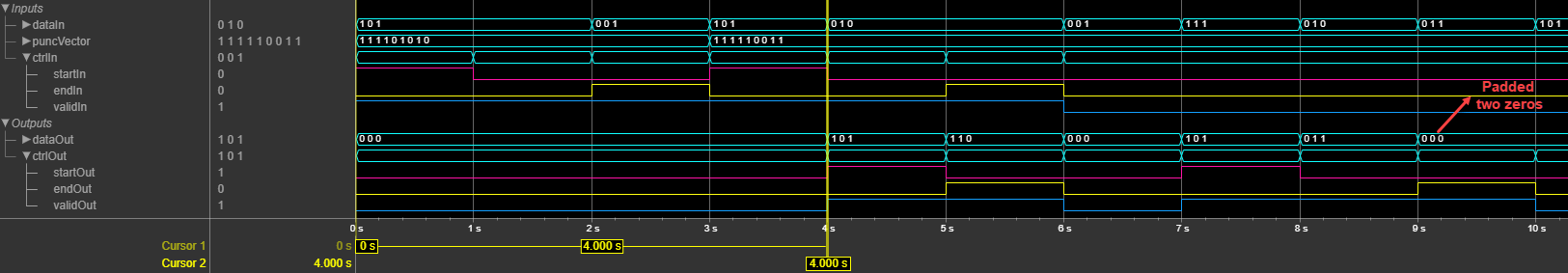

Frame mode - блок ведет себя так же, как в Continuous режим. Но, когда сигнал endIn 1 (высокий), и количество сохраненных данных меньше 3, блочные площадки нуль, а затем выводит данные.
[1] Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY). IEEE Std 802.11™ - 2016 Часть 11.
[2] EN 300 421 V1.1.2 Цифровое видеовещание (DVB); Структура кадрирования, канальное кодирование и модуляция для спутниковых услуг 11/12 ГГц.
