Depuncturer

Схема обратного прокалывания для подготовки к декодированию

Библиотека:
Беспроводная панель инструментов HDL/обнаружение и исправление ошибок

Описание

Блок депунктора заменяет проколотые символы нейтральными значениями, направляемыми входным вектором прокола. Блок возвращает биты стирания, которые указывают на наличие нейтральных символов в выходном потоке данных. Блок поддерживает непрерывный и кадровый режимы работы. Она обеспечивает интерфейс и архитектуру, подходящие для генерации кода HDL и развертывания аппаратного обеспечения.

Многие стандарты беспроводной связи реализуют различные скорости кодирования путем прокалывания шаблонов с базовой скоростью кодирования 1/2. Вход в блок представляет собой поток по одной выборке за раз. Можно предоставить образцы, представленные двоичными значениями жесткого решения или логарифмическими коэффициентами правдоподобия мягкого решения (LLR). Блок возвращает выходные выборки в виде векторов 2 на 1.

Вставленное нейтральное значение зависит от типа данных входного образца. Для получения более подробной информации см. порт входных данных.

Порты

Вход

развернуть все

`data` - Входной образец
скаляр

Входной образец, заданный как скаляр. Блок вставляет нейтральное значение в места прокола на основе типа данных входных выборок.

Тип входных данных	Вставленное нейтральное значение
`boolean` `fixdt(0,1,0)`	0
`fixdt(0,WL,0)`	2 ^(WL-1)
`uint8`	128
`uint16`	32768
`fixdt(1,WL,0)` `int8` `int16` `single` `double`	0

Блок обрабатывает входные данные как выборки с жестким решением, когда тип ввода Boolean или fixdt(0,1,0). Для подписанных и неподписанных числовых типов блок предполагает выборки мягкого решения. Блок обрабатывает выборки как подписанные целые числа для single и double типы данных, но эти типы данных не поддерживаются для генерации кода HDL.

Входная выборка должна иметь длину слова, меньшую или равную 16 битам, и длину дроби, равную 0 битам.

`puncVector` - Вектор прокола
вектор столбца двоичных значений

Вектор прокола, заданный как вектор столбца двоичных значений. Длина вектора прокола должна быть четным числом в диапазоне [4, 28]. Длина должна оставаться постоянной. Блок удаляет начальные нули из предоставленного вектора вплоть до первого 1 (true). После первого 1 (true), вектор прокола не может содержать субвектор [1:0], соответствующий [0 0].

Например, стандарт IEEE 802.11 WLAN [1] поддерживает скорости прокола 2/3, 3/4 и 5/6 с соответствующими длинами вектора 4, 6 и 10. Для поддержки этих нескольких скоростей установите для источника вектора прокола значение Input port. Чтобы поддерживать наибольший размер вектора, длина вектора должна быть 10 для всех скоростей. Для скоростей 2/3 и 3/4 установите на вход puncVector нули для создания 10-элементного вектора. Вектор прокола для скорости 3/4 равен [1 1 0 1 1 0]'. Для векторной длины 10 используйте [0 0 0 0 1 1 0 1 1 0]' в качестве входного puncVector.

Если для режима «Работа» установлено значение Continuous, блок захватывает значение puncVector, когда и syncPunc, и входные допустимые порты 1 (true).

Если для режима «Работа» установлено значение Frame, блок захватывает значение puncVector, когда оба ctrl.start и ctrl.valid являются 1 (true).

Зависимости

Чтобы включить этот порт, установите для источника вектора прокола значение Input port.

Типы данных: Boolean

`syncPunc` - Сигнал синхронизации прокола
скаляр

Сигнал синхронизации прокола, указанный как Boolean скалярное значение. Этот вход является управляющим сигналом, который синхронизирует вход вектора прокола с входным образцом. Если оба параметра syncPunc и valid 1 (true), блок выравнивает вектор прокола для начала прокола. Блок захватывает вектор из входного порта puncVector или из параметра Puncture vector. Блок игнорирует порт puncVector, когда syncPunc имеет значение 0 (false).

Зависимости

Чтобы включить этот порт, установите режим работы в значение Continuous. При режиме «Работа» Frameблок синхронизирует вектор прокола с использованием управляющих сигналов на входной шине ctrl.

Типы данных: Boolean

`valid` - Достоверность входных образцов
скаляр

Управляющий сигнал, указывающий, когда выборка из порта ввода данных является действительной. Если допустимо 1 (true), блок захватывает значения порта ввода данных. Если допустимо 0 (false), блок игнорирует входные выборки.

Зависимости

Чтобы включить этот порт, установите режим работы в значение Continuous.

Типы данных: Boolean

`ctrl` - Управляющие сигналы, сопровождающие поток проб
`samplecontrol` автобус

Управляющие сигналы, сопровождающие поток проб, указанные как samplecontrol Шина включает в себя start, end, и valid управляющие сигналы, которые указывают границы кадра и достоверность выборок.

Зависимости

Чтобы включить этот порт, установите режим работы в значение Frame.

Типы данных: bus

Продукция

развернуть все

`data` - Выходной образец
Вектор столбца 2 на 1

Выходной образец, возвращаемый в виде вектора столбца 2 на 1. Тип данных совпадает с типом данных входных выборок.

`valid` - Достоверность выборок выходных данных
скаляр

Управляющий сигнал, указывающий, когда выборка из порта вывода данных является действительной. Блок устанавливает допустимый порт в значение 1 (true) при наличии действительной выборки на выходном порте данных.

Зависимости

Включите этот порт, установите режим работы в значение Continuous.

Типы данных: Boolean

`ctrl` - Управляющие сигналы, сопровождающие поток проб
`samplecontrol` автобус

Управляющие сигналы, сопровождающие поток проб, возвращаемые в виде samplecontrol Шина включает в себя start, end, и valid управляющие сигналы, которые указывают границы кадра и достоверность выборок.

Зависимости

Чтобы включить этот порт, установите режим работы в значение Frame.

Типы данных: bus

`erasure` - Нейтральные местоположения символов
Вектор столбца 2 на 1

Нейтральные местоположения символов, возвращаемые в виде вектора столбца 2 на 1, соответствующего выходным выборкам. При стирании 1 (true), соответствующий элемент выходных данных представляет собой депунктированное нейтральное значение.

Типы данных: Boolean

Параметры

развернуть все

`Operation mode` - Конец поведения кадра
`Continuous` (по умолчанию) | `Frame`

Конец поведения кадра, указанный как один из следующих режимов:

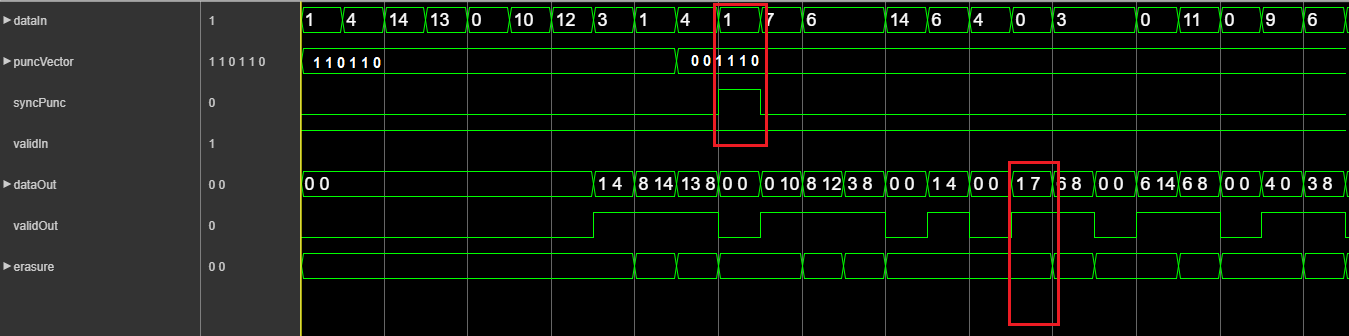

Continuous - Разрешить изменения в puncVector в любое время. Чтобы заставить блок захватить новый вектор прокола, установите значение syncPunc равным 1(true). Этот сигнал показывает ufix4 входные образцы, депункционированные в Continuous режим.

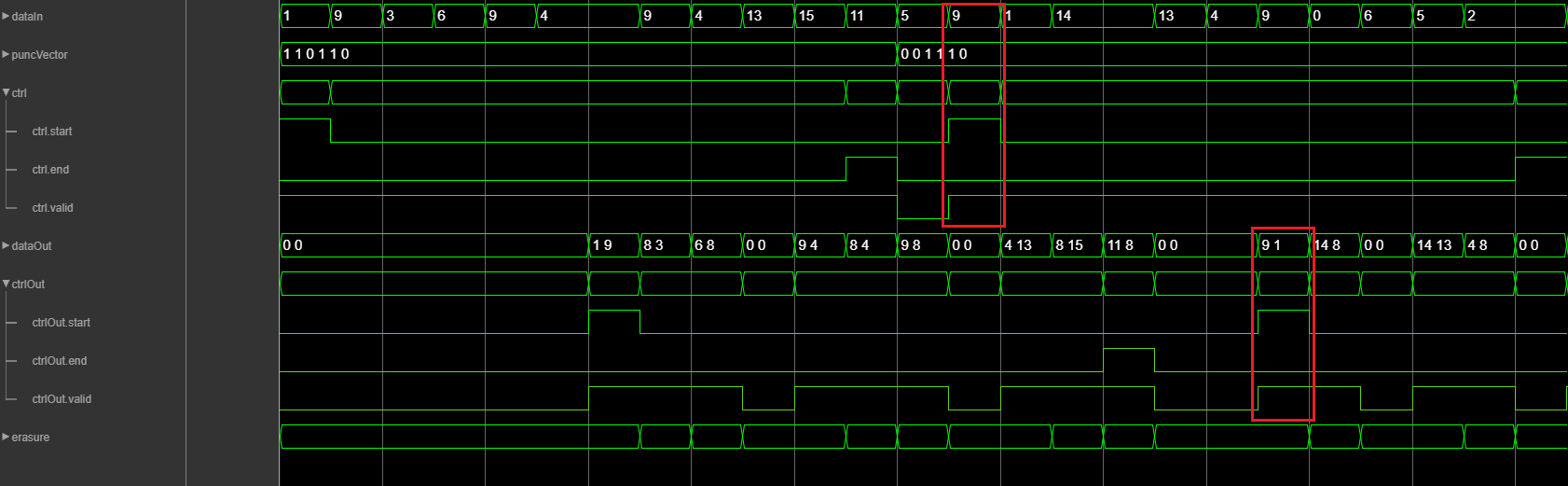

Frame - Изменить puncVector можно только в начале кадра, обозначенного ctrl.start. Этот сигнал показывает ufix4 входные образцы, депункционированные в Frame режим.

`Puncture vector source` - Источник вектора прокола
`Input port` (по умолчанию) | `Property`

Источник вектора прокола, указанный как:

Input port - Укажите вектор прокола с помощью порта puncVector.
Property - укажите вектор прокола с помощью параметра Вектор прокола.

`Puncture vector` - Расположения для вставки нейтральных значений
`[1;1;0;1;1;0]` (по умолчанию) | вектор столбца двоичных значений

Вектор прокола, заданный как вектор столбца двоичных значений. Длина вектора прокола должна быть четным числом в диапазоне [4, 28]. Значением по умолчанию является вектор прокола для 3/4 кодовой скорости IEEE 802.11 WLAN [1].

Вектор прокола не может содержать ни одного совпадающего субвектора [1:0] [0 0].

Зависимости

Чтобы включить этот порт, установите для источника вектора прокола значение Property.

Примеры модели

Удаление и декодирование потоковых выборок

Для декодирования выборок, закодированных с кодовыми скоростями WLAN, используйте аппаратные блоки Depuncturer и Viterbi Decoder.

Алгоритмы

развернуть все

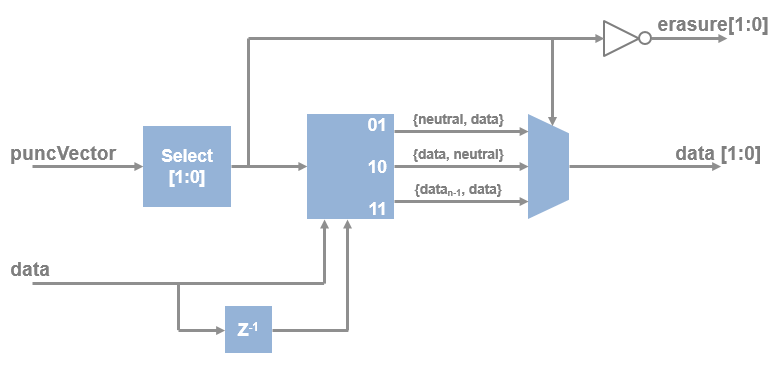

Алгоритм депункции сдвигается через каждый [1:0] субвектор вектора прокола. Вложенный вектор имеет три допустимых шаблона: [0 1], [1 0] или [1 1]. На основе субвектора нейтральные образцы вставляют вместо проколотых образцов. Выходной сигнал стирания является обратным по отношению к субвектору прокола. Блок возвращает ошибку при обнаружении недопустимого субвектора [0 0].

Время ожидания

При установке режима «Работа» в значение Continuous, задержка от действительного ввода до действительного вывода в составляет семь циклов. При установке режима «Работа» в значение Frameзадержка составляет шесть циклов.

Работа

Эти данные о ресурсах и производительности представляют собой результаты синтеза генерируемого HDL для платы Xilinx ® ^Zynq ® -7000 ZC706. Блок используетufix4 входные образцы в непрерывном режиме с настройками по умолчанию. В конструкции достигается тактовая частота 590 МГц.

Ресурс	Используемый номер
LUT	54
FFS	67
DSP48 Xilinx LogiCORE ®	0
Блок ОЗУ (16k)	0

Если для параметра Источник вектора прокола задано значение Property, в проекте используется меньше ресурсов LUT и FFS.

Ссылки

[1] Стандарт IEEE Std 802.11ac™-2013 IEEE для информационных технологий - Телекоммуникации и обмен информацией между системами - Локальные и городские сети - Особые требования - Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY) - Поправка 4: Усовершенствования для очень высокой пропускной способности для работы в диапазонах ниже

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Этот блок поддерживает генерацию кода C/C + + для режимов ускорения ^Simulink ® и быстрого ускорения, а также для генерации компонентов DPI.

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

HDL Coder™ предоставляет дополнительные опции конфигурации, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет единую архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках проекта. Распределенная конвейерная обработка не перераспределяет эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе ConstrainedOutputPipeline (кодер HDL).
InputPipeline	Количество входных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе InputPipeline (кодер HDL).
OutputPipeline	Количество выходных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе Выходной конвейер (кодер HDL).

См. также

Блоки

Puncturer | Декодер Витерби

Представлен в R2018b
