Кодер RS

Кодировать сообщение в кодовое слово RS

Библиотека:
Беспроводная панель инструментов HDL/обнаружение и исправление ошибок

Описание

Блок кодера RS кодирует данные сообщения в кодовое слово Рида-Соломона (RS). Блок принимает данные сообщения и samplecontrol шину и выводит символы данных кодового слова и samplecontrol автобус.

Поскольку задержка блока изменяется, блок предоставляет выходной порт nextFrame, который указывает, когда блок готов принять новые данные входного сообщения. Блок обеспечивает архитектуру, подходящую для генерации кода HDL и аппаратного развертывания, и поддерживает укороченные длины сообщений.

Этот блок можно использовать для моделирования многих кодов прямого исправления ошибок (FEC) в системе связи. Блок поддерживает цифровые абонентские линии (DSL), WiMAX (802.16 m и e), карманные терминалы цифрового видеотрансляции (DVB-H), услуги цифрового видеотрансляционного спутникового (DVB-S) и услуги цифрового видеотрансляционного спутникового вещания на карманные устройства (DVB-SH) с частотой ниже 3 МГц.

Порты

Вход

развернуть все

`data` - Входные данные сообщения
скаляр

Входные данные сообщения, заданные как скаляр, представляющий один символ.

Длина входного слова должна быть целым числом без знака, равным ceil(_log2 (длина кодового слова (N))). Для входного слова данных длина 3, параметр длины кодового слова, Codeword length (N), должен быть 7.

double и single типы данных разрешены для моделирования, но не для генерации кода HDL.

Типы данных: double | single | uint8 | uint16 | fixed point

`ctrl` - Управляющие сигналы, сопровождающие поток проб
`samplecontrol` автобус

Управляющие сигналы, сопровождающие поток проб, указанные как samplecontrol Шина включает в себя start, end, и valid управляющие сигналы, которые указывают границы кадра и достоверность выборок.

start - Указывает начало входного кадра.
end - Указывает конец входного кадра
valid - Указывает, что данные на порте входных данных являются допустимыми

Дополнительные сведения см. в разделе Пример шины управления.

Типы данных: bus

Продукция

развернуть все

`data` - Кодированные данные кодового слова
скаляр

Кодированные данные кодового слова, возвращаемые в виде скаляра. Эта ширина выходных данных совпадает с шириной входных данных.

Типы данных: double | single | uint8 | uint16 | fixed point

`ctrl` - Управляющие сигналы, сопровождающие поток проб
`samplecontrol` автобус

Управляющие сигналы, сопровождающие поток проб, возвращаемые в виде samplecontrol Шина включает в себя start, end, и valid управляющие сигналы, которые указывают границы кадра и достоверность выборок.

start - Указывает начало выходного кадра.
end - Указывает конец выходного кадра
valid - Указывает, что данные порта выходных данных являются допустимыми

Дополнительные сведения см. в разделе Пример шины управления.

Типы данных: bus

`nextFrame` - Индикатор готовности блока
скаляр

Индикатор готовности блока, возвращаемый как скаляр.

Блок устанавливает этот сигнал на 1 (true), когда блок готов принять начало следующего кадра. Если блок принимает входной сигнал ctrl.start, пока nextFrame имеет значение 0 (false), блок отбрасывает текущий кадр и начинает обработку новых данных.

Типы данных: Boolean

Параметры

развернуть все

`Codeword length (N)` - Длина кодового слова
`7` (по умолчанию) | целое число в диапазоне от 7 до 65 535

Укажите длину кодового слова.

Длина кодового слова должна быть целым числом, равным ^2M - 1, где M - целое число в диапазоне от 3 до 16. Дополнительные сведения о представлении данных для кодов RS см. в разделе Целочисленный формат (только для Рида-Соломона).

`Message length (K)` - Длина сообщения
`3` (по умолчанию) | целое число в диапазоне от 3 до (длина кодового слова (N) - `2`)

Укажите длину сообщения.

Дополнительные сведения о представлении данных для кодов RS см. в разделе Целочисленный формат (только для Рида-Соломона).

`Source of primitive polynomial` - Первобытный полиномиальный источник
`Auto` (по умолчанию) | `Property`

Укажите источник полинома примитива.

Выбрать Auto для задания примитивного многочлена на основе значения параметра Codeword length (N). Степень примитивного многочлена вычисляется как M = ceil(_log2 (длина кодового слова (N ))).
Выбрать Property для задания примитивного многочлена с помощью параметра Примитивный многочлен.

`Primitive polynomial` - примитивный многочлен
`[1 0 1 1]` (по умолчанию) | двоичный вектор строки

Укажите двоичный вектор строки, представляющий примитивный многочлен в порядке убывания степеней.

Дополнительные сведения о задании примитивного многочлена см. в разделе Примитивные многочлены и представления элементов.

Зависимости

Чтобы включить этот параметр, задайте для параметра Source of primitive polynomial значение Property.

`Source of B, the starting power for roots of the primitive polynomial` - Источник стартовой мощности для корней примитивного многочлена
`Auto` (по умолчанию) | `Property`

Укажите источник начальной степени для корней примитивного многочлена.

Выбрать Auto для использования значения параметра значения B по умолчанию, 1.
Выбрать Property для включения параметра значения B.

`B value` - Начальная мощность для корней примитивного многочлена
`1` (по умолчанию) | положительное целое число

Укажите начальную степень для корней примитивного многочлена.

Зависимости

Чтобы включить этот параметр, задайте для параметра Source of B, начальной степени корней примитивного полинома значение Property.

`Enable puncturing` - Источник образца прокола
`off` (по умолчанию) | `on`

Выберите этот параметр, чтобы включить параметр вектора образца пункции.

`Puncture pattern vector` - Вектор прокола
`[1; 1; 0; 0]` (по умолчанию) | двоичный вектор столбца

Укажите двоичный вектор столбца длиной Кодовое слово (N) - Длина сообщения (N). Значение 1 указывает, что символ блочных данных не прокололся и остался неизменным в потоке данных. Значение 0 указывает, что символ данных прокололся или удален из потока данных.

Зависимости

Чтобы включить этот параметр, выберите параметр Enable puncturing.

Примеры модели

Кодировать сообщение в кодовое слово RS

Используйте блок RS Encoder для кодирования сообщения на кодовое слово Рида-Соломона (RS). В этом примере набор случайных входных кадров генерируется и подается в comm.RSEncoder Системный объект. Использование whdlFramesToSamples эти кадры преобразуются в выборки и подаются в качестве входных данных в блок RS-кодера. Затем выходной сигнал блока RS-кодера сравнивается с выходным сигналом comm.RSEncoder Системный объект для проверки того, является ли кодированное выходное кодовое слово для данного входного сообщения одинаковым. По умолчанию в этом примере опция прокалывания отключена. Чтобы включить прокалывание, установите значение прокалывания в true. В этом примере модель поддерживает генерацию кода HDL для подсистемы RS Encoder.

Алгоритмы

развернуть все

Блок кодера RS кодирует данные сообщения длиной K в кодовое слово RS длиной N. Блок требует минимального промежутка в N-K тактовых циклов для добавления N-K длины четности к данным сообщения длиной K. Во время этих N-K тактовых циклов длины четности блок не принимает новые данные. Таким образом, минимальная продолжительность между сообщениями должна составлять N - K тактовых циклов.

Каждый start высокий сигнал указывает на начало нового сообщения. Когда несколько start существуют высокие сигналы, блок принимает только последние start сигнал.
start и end высокие сигналы действительны только тогда, когда valid сигнал блока высокий.
Блок принимает end сигналы с соответствующими start сигнал. В случае множественного end высокие сигналы, блок принимает только первый end высокий сигнал и игнорирует оставшееся end высокие сигналы.

Время ожидания

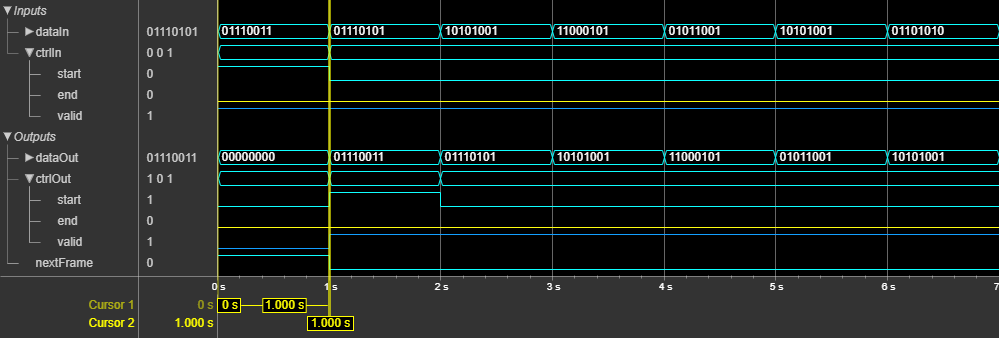

На этом рисунке показан пример выходного сигнала блока кодера RS с задержкой в соответствии со стандартной конфигурацией DVB-S, значениями параметров длины кодового слова (N) и длины сообщения (K), указанными как 255 и 239, соответственно, и с отключенным прокалыванием. В этом случае задержка блока составляет 1 тактовый цикл.

Работа

Производительность синтезированного HDL-кода зависит от цели и вариантов синтеза. Тип входных данных, используемый для генерации кода HDL: fixdt(0,8,0).

В этой таблице показаны результаты синтеза данных о ресурсах и рабочих характеристиках при использовании блока со значениями параметров Codeword length (N) и Message length (K), указанными как 255 и 239соответственно. Созданный HDL предназначен для платы оценки Xilinx ® ^Zynq ® - 7000 ZC706. В конструкции достигается тактовая частота 440 МГц.

Ресурс	Используемый номер
LUTs	237
Регистры	154
DSPs	0
Блокировать RAM	7.5

Ссылки

[1] Уикер, Стивен Б. Системы управления ошибками для цифровой связи и хранения. Энглвуд Клиффс, Нью-Джерси: Прентис Холл, 1995.

[2] Кларк, Джордж К. и J. Затвор Каин. Кодирование с исправлением ошибок для цифровой связи. Приложения теории коммуникаций. Нью-Йорк: Пленум Пресс, 1981.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Этот блок поддерживает генерацию кода C/C + + для режимов ускорения ^Simulink ® и быстрого ускорения, а также для генерации компонентов DPI.

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

HDL Coder™ предоставляет дополнительные опции конфигурации, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет единую архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках проекта. Распределенная конвейерная обработка не перераспределяет эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе ConstrainedOutputPipeline (кодер HDL).
InputPipeline	Количество входных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе InputPipeline (кодер HDL).
OutputPipeline	Количество выходных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе Выходной конвейер (кодер HDL).

См. также

Блоки

Кодер RS с целочисленным входом | Декодер RS с целочисленным выходом | Декодер RS

Представлен в R2020b
