Передача MU HE

Параметры режима передачи

Варианты высокоэффективных многопользовательских (HE MU) передач:

Множественный доступ с ортогональным частотным разделением каналов (OFDMA)
Полнодиапазонный многопользовательский ввод/вывод (MU-MIMO)
Смешанные OFDMA и MU-MIMO

Для выбора режима передачи необходимо включить или отключить сжатие SIGB, указав состояние бита сжатия SIGB в поле HE-SIG-A.

Для передачи на частоте 20 МГц укажите бит сжатия SIGB непосредственно путем установки SIGBCompression имущества wlanHEMUConfig объект.
- Чтобы включить сжатие SIGB, установите SIGBCompression свойство для 1 (true).
- Чтобы отключить сжатие SIGB, установите SIGBCompression свойство для 0 (false).
Для передачи на частоте 40, 80 или 160 МГц включите или отключите сжатие SIGB, установив AllocationIndex имущества wlanHEMUConfig объект.

Когда сжатие SIGB включено, передача осуществляется с использованием полнополосного MU-MIMO. Поле HE-SIG-B не содержит общего поля, и распределение блока ресурсов (RU) в пользовательских полях соответствует стандартно заданному шаблону. Поскольку в этом случае нет общего поля, индекс распределения не передается. Количество пользователей определяется декодированием поля HE-SIG-A.

Если сжатие SIGB отключено:

Передача является OFDMA или смешанной OFDMA и MU-MIMO, в зависимости от AllocationIndex свойства объекта конфигурации MU HE.
Общее поле HE-SIG-B включает в себя подполя выделения RU для указания назначения RU и количества пользователей на RU для каждого сегмента полосы пропускания 20 МГц.

В примере параметризации 802.11ax для генерации и моделирования сигналов представлены концепции, связанные с режимами передачи HE, назначением RU и параметризацией.

Процедура восстановления для пакета 802.11ax демонстрирует необходимые шаги для обнаружения и декодирования передачи MU HE.

Индекс распределения

При создании wlanHEMUConfig , необходимо указать значение AllocationIndex собственность. После создания объекта AllocationIndex свойство доступно только для чтения.

AllocationIndex свойство определяет индекс распределения RU или набор индексов распределения RU.

Укажите один индекс распределения, используя одно целое число в любой из этих форм.
- Целое число в интервале [0, 223]
- 8-разрядная двоичная последовательность, заданная как строковый или символьный вектор
Укажите несколько индексов распределения, используя два, четыре или восемь целых значений в любой из этих форм.
- Вектор целых чисел в интервале [0, 223]
- 8-разрядная двоичная последовательность, заданная как строковый массив
- 8-разрядная двоичная последовательность, заданная как массив ячеек символьных векторов
  Можно передавать сигналы проколотым подканалам 20 МГц или 40 МГц при передаче данных 80 МГц или 160 МГц. Для сигнализации проколотого подканала 20 МГц установите соответствующий элемент в значение 113. Для сигнализации проколотого подканала 40 МГц установите два соответствующих смежных элемента в 114. Для сигнализации пустого пользовательского поля HE-SIG-B в канале контента HE-SIG-B установите соответствующий элемент в значение 114 или 115.

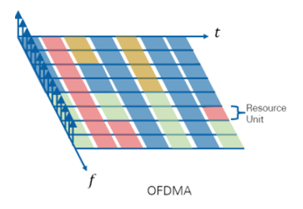

RU - это группа 26, 52, 106, 242, 484, 996, или 2 × 996 поднесущих, определяющих единицу распределения во времени и частоте.

Значения, указанные в AllocationIndex свойство соответствует 8-битовым индексам для каждого подканала 20 МГц в первом столбце таблицы 27-24 в [1]. Индексы распределения определяют количество RU, размеры RU и количество пользователей, назначенных каждому RU. Когда сжатие SIGB активизировано, количество пользователей определяется декодированием поля HE-SIG-A. Когда сжатие SIGB отключено, количество пользователей определяется декодированием общего поля HE-SIG-B.

Если сжатие SIGB включено, поле HE-SIG-B содержит только поле пользователя.

Если сжатие SIGB отключено, поле HE-SIG-B содержит как общие, так и пользовательские поля. Общее поле содержит подполя распределения RU в одном или двух каналах контента. В зависимости от полосы пропускания PPDU, общее поле может содержать несколько субполей выделения RU. Описание отображения содержимого канала в общей области частот см. в разделе 27.3.10.8.3 [1].

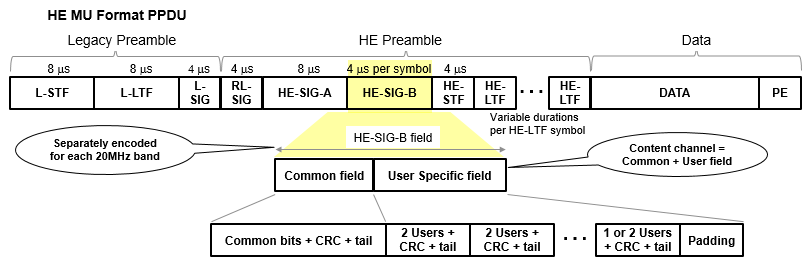

На этом рисунке показана структура поля HE-SIG-B при отключенном сжатии SIGB.

Формат общего поля определен в таблице 27-23 [1]. Подполе выделения RU в общем поле HE-SIG-B состоит из 8 битов, которые указывают эту информацию для каждой полосы пропускания PPDU 20 МГц.

Назначение RU в частотной области, которое определяет размер RU и их размещение в частотной области.
Количество пользовательских полей в диапазоне 20 МГц в канале контента HE-SIG-B, которое определяет количество пользователей, мультиплексированных в RU. Для RU с размером, большим или равным 106 тонам, которые поддерживают MU-MIMO, в подполе RU Allocation указывается количество пользователей, мультиплексированных с использованием MU-MIMO. Поле HE-SIG-B состоит из N подразделов распределения RU, где:
- N = 1 для блоков PPDU HE 20 МГц и 40 МГц
- N = 2 для блоков MPDU HE 80 МГц
- N = 4 для блоков PPDU HE с частотой 160 МГц и 80 + 80 МГц

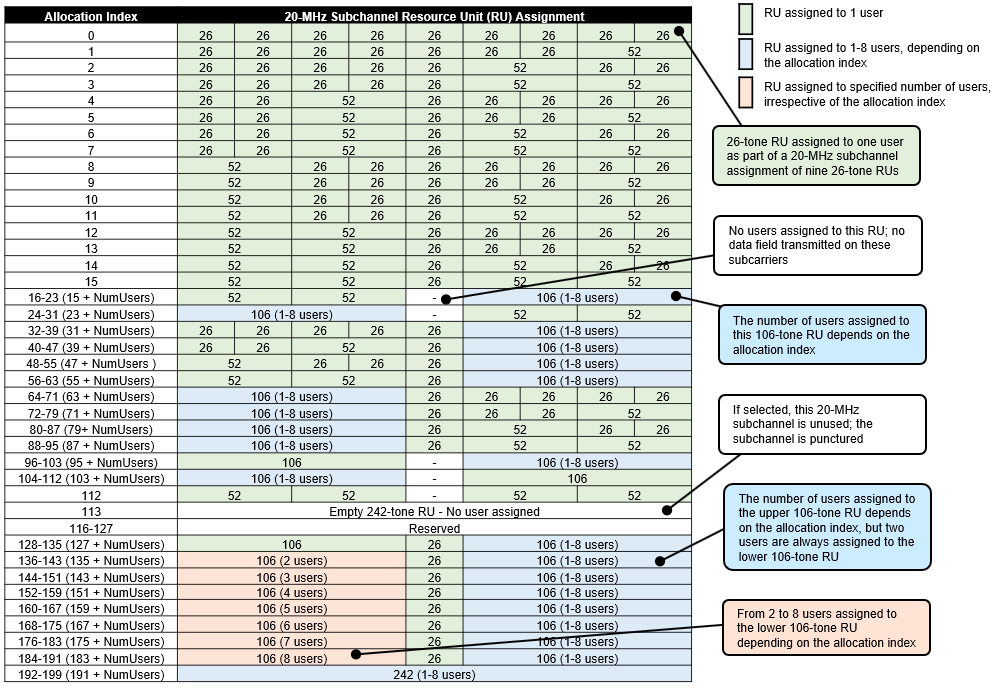

В этой таблице перечислены индексы распределения и соответствующие назначения RU для подканалов и RU 20 МГц с максимум 242 тональными сигналами. В таблице показано количество тональных сигналов на RU и количество пользователей, назначенных для каждого индекса распределения.

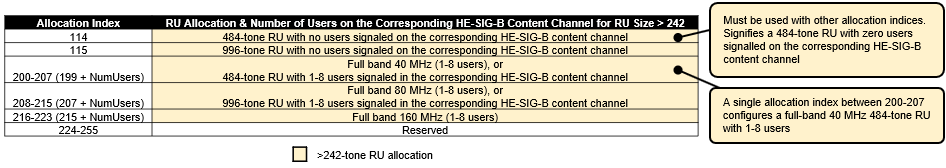

В этой таблице перечислены индексы распределения и соответствующие назначения RU для подканалов более 20 МГц и RU более 242 тональных сигналов.

Формат пользовательского поля для назначений, отличных от MU-MIMO и MU-MIMO, определен в таблицах 27-26 и 27-27 [1] соответственно.

В этой таблице показаны параметры индекса распределения, необходимые для указания типа передачи для всех полос пропускания канала.

Тип передачи Передача 20 МГц Передача 40 МГц Передача 80 МГц Передача 160 МГц

Тип передачи	Передача 20 МГц	Передача 40 МГц	Передача 80 МГц	Передача 160 МГц
Полнополосный MU-MIMO	`wlanHEMUConfig(a,'SIGBCompression', 1)` Определить `a` как целое число в интервале [192, 199].	`wlanHEMUConfig(a)` Определить `a` в виде целого числа в интервале [200, 207].	`wlanHEMUConfig(a)` Определить `a` в виде целого числа в интервале [208, 215].	`wlanHEMUConfig(a)` Определить `a` как целое число в интервале [216, 223].
`wlanHEMUConfig` объект устанавливает `SIGBCompression` свойство для `1` (true) и разделяет пользователей между двумя каналами контента.
Полнополосный MU-MIMO	`wlanHEMUConfig(a,'SIGBCompression',0)` Определить `a` как целое число в интервале [192, 199].	`wlanHEMUConfig([a 114])` Определить `a` в виде целого числа в интервале [200, 207].	`wlanHEMUConfig([a 115 115 115])` `wlanHEMUConfig([115 115 a 115])` `wlanHEMUConfig([a 115 b 115])` Определить `a` и `b` в виде целых чисел в интервале [208, 215].	`wlanHEMUConfig([a 115 115 115 115 115 115 115])` `wlanHEMUConfig([a 115 b 115 c 115 d 115])` `wlanHEMUConfig([115 115 115 115 a 115 b 115])` `wlanHEMUConfig([115 115 115 115 115 115 a 115])` `wlanHEMUConfig([115 115 a 115 115 115 b 115])` Определить `a`, `b`, `c`, и `d` в виде целых чисел в интервале [216, 223].
`wlanHEMUConfig` объект устанавливает `SIGBCompression` свойство для `0` (ложь). Все пользователи находятся в канале контента 1.
Полнополосный MU-MIMO	`wlanHEMUConfig(a,'SIGBCompression',0)` Определить `a` как целое число в интервале [192, 199].	`wlanHEMUConfig([114 a])` Определить `a` в виде целого числа в интервале [200, 207].	`wlanHEMUConfig([115 a 115 115])` `wlanHEMUConfig([115 115 115 a])` `wlanHEMUConfig([115 a 115 b])` Определить `a` и `b` в виде целых чисел в интервале [208, 215].	`wlanHEMUConfig([115 a 115 115 115 115 115 115])` `wlanHEMUConfig([115 a 115 b 115 c 115 d])` `wlanHEMUConfig([115 115 115 115 115 a 115 b])` `wlanHEMUConfig([115 115 115 115 115 115 115 a])` `wlanHEMUConfig([115 115 115 a 115 115 115 b])` Определить `a`, `b`, `c`, и `d` в виде целых чисел в интервале [216, 223].
`wlanHEMUConfig` объект устанавливает `SIGBCompression` свойство для `0` (ложь). Все пользователи находятся в канале контента 2.
MU-MIMO с полной полосой пропускания	`wlanHEMUConfig(a,'SIGBCompression',0)` Определить `a` как целое число в интервале [192, 199].	`wlanHEMUConfig([a b])` Определить `a` и `b` в виде целых чисел в интервале [200, 207].	`wlanHEMUConfig([a b c d])` Определить `a`, `b`, `c`, и `d` в виде целых чисел в интервале [208, 215].	`wlanHEMUConfig([a b c d e f g h])` Определить `a`, `b`, `c`, `d`, `e`, `f`, `g`, и `h` в виде целых чисел в интервале [216, 223].
`wlanHEMUConfig` объект устанавливает `SIGBCompression` свойство для `0` (ложь). Пользователи находятся в своих соответствующих каналах контента. Например, в случае передачи 80 МГц пользователи представлены индексами распределения `a` и `c` находятся в канале контента 1, а пользователи представлены индексами распределения `b` и `d` находятся в канале 2 контента.
Смешанные OFDMA и MU-MIMO	`wlanHEMUConfig(a,'SIGBCompression',0)` Определить `a` в виде целого числа в интервале [0, 191].	`wlanHEMUConfig([a b])` Определить `a` и `b` в виде целых чисел в интервале [0, 199].	`wlanHEMUConfig([a b c d])` Определить `a`, `b`, `c`, и `d` в виде целых чисел в интервале [0, 207].	`wlanHEMUConfig([a b c d e f g h])` Определить `a`, `b`, `c`, `d`, `e`, `f`, `g`, и `h` в виде целых чисел в интервале [0, 215].
Передачи 20 МГц имеют только один канал контента.	`wlanHEMUConfig` объект устанавливает `SIGBCompression` свойство для `0` (ложь). Пользователи находятся в своих соответствующих каналах контента. Например, в случае передачи 80 МГц пользователи представлены индексами распределения `a` и `c` находятся в канале контента 1, а пользователи представлены индексами распределения `b` и `d` находятся в канале 2 контента.

Полнополосный MU-MIMO

wlanHEMUConfig(a,'SIGBCompression', 1)

Определить a как целое число в интервале [192, 199].

wlanHEMUConfig(a)

Определить a в виде целого числа в интервале [200, 207].

wlanHEMUConfig(a)

Определить a в виде целого числа в интервале [208, 215].

wlanHEMUConfig(a)

Определить a как целое число в интервале [216, 223].

wlanHEMUConfig объект устанавливает SIGBCompression свойство для 1 (true) и разделяет пользователей между двумя каналами контента.

Полнополосный MU-MIMO

wlanHEMUConfig(a,'SIGBCompression',0)

Определить a как целое число в интервале [192, 199].

wlanHEMUConfig([a 114])

Определить a в виде целого числа в интервале [200, 207].

wlanHEMUConfig([a 115 115 115])

wlanHEMUConfig([115 115 a 115])

wlanHEMUConfig([a 115 b 115])

Определить a и b в виде целых чисел в интервале [208, 215].

wlanHEMUConfig([a 115 115 115 115 115 115 115])

wlanHEMUConfig([a 115 b 115 c 115 d 115])

wlanHEMUConfig([115 115 115 115 a 115 b 115])

wlanHEMUConfig([115 115 115 115 115 115 a 115])

wlanHEMUConfig([115 115 a 115 115 115 b 115])

Определить a, b, c, и d в виде целых чисел в интервале [216, 223].

wlanHEMUConfig объект устанавливает SIGBCompression свойство для 0 (ложь). Все пользователи находятся в канале контента 1.

Полнополосный MU-MIMO

wlanHEMUConfig(a,'SIGBCompression',0)

Определить a как целое число в интервале [192, 199].

wlanHEMUConfig([114 a])

Определить a в виде целого числа в интервале [200, 207].

wlanHEMUConfig([115 a 115 115])

wlanHEMUConfig([115 115 115 a])

wlanHEMUConfig([115 a 115 b])

Определить a и b в виде целых чисел в интервале [208, 215].

wlanHEMUConfig([115 a 115 115 115 115 115 115])

wlanHEMUConfig([115 a 115 b 115 c 115 d])

wlanHEMUConfig([115 115 115 115 115 a 115 b])

wlanHEMUConfig([115 115 115 115 115 115 115 a])

wlanHEMUConfig([115 115 115 a 115 115 115 b])

Определить a, b, c, и d в виде целых чисел в интервале [216, 223].

wlanHEMUConfig объект устанавливает SIGBCompression свойство для 0 (ложь). Все пользователи находятся в канале контента 2.

MU-MIMO с полной полосой пропускания

wlanHEMUConfig(a,'SIGBCompression',0)

Определить a как целое число в интервале [192, 199].

wlanHEMUConfig([a b])

Определить a и b в виде целых чисел в интервале [200, 207].

wlanHEMUConfig([a b c d])

Определить a, b, c, и d в виде целых чисел в интервале [208, 215].

wlanHEMUConfig([a b c d e f g h])

Определить a, b, c, d, e, f, g, и h в виде целых чисел в интервале [216, 223].

wlanHEMUConfig объект устанавливает SIGBCompression свойство для 0 (ложь). Пользователи находятся в своих соответствующих каналах контента. Например, в случае передачи 80 МГц пользователи представлены индексами распределения a и c находятся в канале контента 1, а пользователи представлены индексами распределения b и d находятся в канале 2 контента.

Смешанные OFDMA и MU-MIMO

wlanHEMUConfig(a,'SIGBCompression',0)

Определить a в виде целого числа в интервале [0, 191].

wlanHEMUConfig([a b])

Определить a и b в виде целых чисел в интервале [0, 199].

wlanHEMUConfig([a b c d])

Определить a, b, c, и d в виде целых чисел в интервале [0, 207].

wlanHEMUConfig([a b c d e f g h])

Определить a, b, c, d, e, f, g, и h в виде целых чисел в интервале [0, 215].

Передачи 20 МГц имеют только один канал контента. wlanHEMUConfig объект устанавливает SIGBCompression свойство для 0 (ложь). Пользователи находятся в своих соответствующих каналах контента. Например, в случае передачи 80 МГц пользователи представлены индексами распределения a и c находятся в канале контента 1, а пользователи представлены индексами распределения b и d находятся в канале 2 контента.

Ссылки

[1] P802.11ax™/D4.1 IEEE. "Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY). Поправка 1: Усовершенствования для высокоэффективной WLAN. " Проект стандарта на информационные технологии - телекоммуникации и обмен информацией между системами. Локальные и столичные сети - особые требования.
