WLAN работает в нелицензионном радиочастотном (RF) спектре, выделенном руководящими органами в отдельных странах для передачи сигналов. Соответствующие регулирующие органы определяют максимально допустимую выходную мощность.
Подробное описание страны, рабочих классов и ограничений поведения см. в IEEE ® Std 802.11™-2016, Приложение E. Обсуждение здесь ограничивается идентификацией обозначений каналов рабочих частот WLAN .

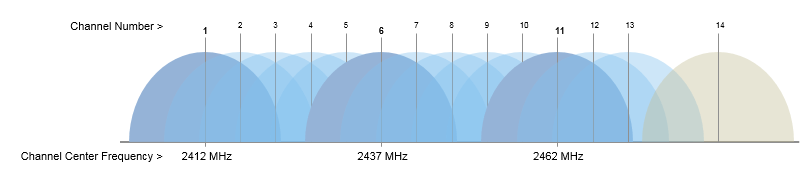

В целом, полосы частот 2,4 ГГц и 5 ГГц работы обозначают каналы, разнесенные на 5 МГц, с отмеченными исключениями. Например, полоса 2,4 ГГц обозначает каналы 1-13, отстоящие друг от друга на 5 МГц, плюс 14-й канал 12 МГц от канала 13. Определенные полосы пропускания каналов WLAN превышают 5 МГц, поэтому кросс-канальные помехи ограничивают количество назначенных используемых каналов. Развертывания точек доступа управляют помехами от соседних ячеек, работая на неперекрывающихся каналах. В Соединенных Штатах диапазоны 2,4 ГГц, обозначенные как используемые неперекрывающиеся каналы, составляют 1, 6 и 11.
Центральная частота канала FCENTER вычисляется с использованием начальной частоты, FSTART и номера канала.
FCENTER в МГц = FSTART + (номер канала 5 ×)
Пример: Определите центральную частоту для канала номер 6 в диапазоне 2,4 ГГц.
FCENTER в МГц = 2407 + (5 × 6) = 2437 МГц.
| Каналы 802.11 | ||
|---|---|---|
Номер канала | FSTART, начальная частота | Комментарии |
1, ..., 13 | 2407 МГц | Для получения информации об ограничениях по странам и освобождениям см. [1] |
14 | 2414 МГц | |
132, 133, 134, 136, 137, 138 | 3000 МГц | |
131, ..., 138 | 3002,5 МГц | |
183, ..., 197 | 4000 МГц | |
182, ..., 189 | 4002,5 МГц | |
21, 25 | 4850 МГц | |
11, 13, 15, 17, 19 | 4890 МГц | |
1, ..., 10 | 4937,5 МГц | |
7, ..., 12, 16 34,..., 60 с шагом 2 64 100, 104, 106, 108 112, 114, 116 120, 122, 124, 128 132, 136, 138 140, 144, 149 153, 155, 157 161, 165, 169 171,..., 184 с шагом 1 | 5000 МГц | |
6, ..., 11 170,..., 184 с шагом 1 | 5002,5 МГц | |
1, 2, 3, 4 | 56,16 ГГц | |
[1] IEEE Std 802.11-2016 (версия IEEE Std 802.11-2012). «Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY)». Стандарт IEEE для информационных технологий - телекоммуникации и обмен информацией между системами. Локальные и столичные сети - особые требования.
[2] P802.11ax™/D4.1 IEEE. "Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY). Поправка 1: Усовершенствования для высокоэффективной WLAN. " Проект стандарта на информационные технологии - телекоммуникации и обмен информацией между системами. Локальные и столичные сети - особые требования.
