Демодуляция сигнала HT-LTF
Создайте объект конфигурации HT.
cfg = wlanHTConfig;
Формирование сигнала HT-LTF на основе объекта.
x = wlanHTLTF(cfg);
Передача сигнала HT-LTF через канал AWGN.
y = awgn(x,20);
Демодулируйте принятый сигнал.
z = wlanHTLTFDemodulate(y,cfg);
Отображение графика рассеяния демодулированного сигнала.
scatterplot(z)
Создание объекта конфигурации HT, имеющего две передающие антенны и два пространственно-временных потока.
cfg = wlanHTConfig('NumTransmitAntennas',2,'NumSpaceTimeStreams',2, ... 'MCS',8);
Создайте HT-LTF на основе объекта конфигурации.
x = wlanHTLTF(cfg);
Передача сигнала HT-LTF через канал AWGN.
y = awgn(x,10);
Демодулируйте принятый сигнал. Установите смещение символа OFDM в значение 0.5, что соответствует 1/2 длины циклического префикса.
z = wlanHTLTFDemodulate(y,cfg,0.5);
rx - Принятый сигнал временной областиПринятый сигнал временной области, заданный как матрица комплексных значений размера Ns-by-Nr.
Ns - количество выборок во временной области. Если Ns не является целым числом, кратным длине символа OFDM, для указанного поля, то функция игнорирует оставшеесяmod(Ns,Ls) символы.
Nr - количество приемных антенн.
Типы данных: double
Поддержка комплексного номера: Да
cfg - Конфигурация формата HTwlanHTConfig объектКонфигурация формата HT, заданная как wlanHTConfig объект.
symOffset - смещение выборки символов OFDM0.75 (по умолчанию) | скаляр в интервале [0, 1]Смещение выборки символа OFDM, как доля длины циклического префикса, заданная как скаляр в интервале [0, 1].
Указанное значение указывает начальное местоположение демодуляции OFDM относительно начала циклического префикса.
Пример: 0.45
Типы данных: double

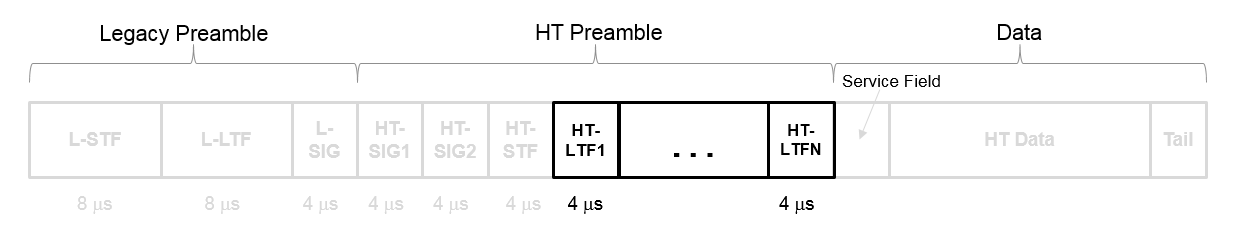

Длинное обучающее поле высокой пропускной способности (HT-LTF) расположено между HT-STF и полем данных HT-смешанного пакета.
Как описано в разделе 19.3.9.4.6 стандарта IEEE ® Std 802.11™-2016, приемник может использовать HT-LTF для оценки канала MIMO между набором выходов отображения QAM (или, если применяется STBC, выходами кодера STBC) и цепями приема. Часть HT-LTF имеет одну или две части. Первая часть состоит из одного, двух или четырех HT-LTF, которые необходимы для демодуляции части HT-Data блока PPDU. Эти HT-LTF называются HT-DLTF. Дополнительная вторая часть состоит из нуля, одного, двух или четырех HT-LTF, которые могут использоваться для звучания дополнительных пространственных размеров канала MIMO, не используемых частью HT-Data блока PPDU. Эти HT-LTF называются HT-ELTF. Каждый обучающий символ длиной HT составляет 4 мкс. Количество пространственно-временных потоков и число расширенных потоков определяет количество переданных символов HT-LTF.
Здесь воспроизводятся таблицы 19-12, 19-13 и 90-14 IEEE Std 802,11-2012.
NSTS Определение | NHTDLTF Определение | NHTELTF Определение | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Таблица 19-12 определяет количество пространственно-временных потоков (NSTS) на основе количества пространственных потоков (NSS) из MCS и поля STBC. | В таблице 19-13 определяется количество HT-DLTF, необходимых для NSTS. | Таблица 19-14 определяет количество HT-ELTF, необходимых для количества пространственных потоков расширения (NESS). NESS определен в HT-SIG2. | |||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
Дополнительные ограничения включают:
NHTLTF = NHTDLTF + NHTELTF ≤ 5.
NSTS + NESS ≤ 4.
Когда NSTS = 3, NESS не может превышать единицу.
Если NESS = 1, когда NSTS = 3, то NHTLTF = 5.
[1] Стандарт IEEE Std 802.11™-2012 IEEE для информационных технологий - Телекоммуникации и обмен информацией между системами - Локальные и городские сети - Особые требования - Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY).
[1] IEEE Std 802.11-2012 Адаптирован и переиздан с разрешения IEEE. Авторское право IEEE 2012. Все права защищены.
