Восстановление информационных битов HT-SIG
recBits = wlanHTSIGRecover(rxSig,chEst,noiseVarEst,cbw,Name,Value)
Создать wlanHTConfig объект, имеющий полосу пропускания канала 40 МГц. Используйте объект для создания поля HT-SIG.
cfg = wlanHTConfig('ChannelBandwidth','CBW40'); [txSig,txBits] = wlanHTSIG(cfg);
Поскольку предполагается совершенный канал, задайте оценку канала в виде вектора столбца единиц, а оценку дисперсии шума в виде нуля.
chEst = ones(104,1); noiseVarEst = 0;
Восстановите информационные биты HT-SIG. Убедитесь, что принятые биты информации идентичны переданным битам.
rxBits = wlanHTSIGRecover(txSig,chEst,noiseVarEst,'CBW40');
numerr = biterr(txBits,rxBits)numerr = 0
Конфигурирование передачи HT с полосой пропускания канала 40 МГц путем создания wlanHTConfig объект. Создайте соответствующее поле HT-SIG.
cfg = wlanHTConfig('ChannelBandwidth','CBW40'); [txSig,txBits] = wlanHTSIG(cfg);
Пропускают передаваемый сигнал HT-SIG через аддитивный канал белого гауссова шума (AWGN).
awgnChan = comm.AWGNChannel('NoiseMethod','Variance','Variance',0.1); rxSig = awgnChan(txSig);
Восстановить поле HT-SIG, предполагая идеальный канал и оценку дисперсии шума 0.1, задание выравнивания нулевой силы. Убедитесь, что полученная информация не содержит битовых ошибок.
recBits = wlanHTSIGRecover(rxSig,ones(104,1),0.1,'CBW40','EqualizationMethod','ZF'); biterr(txBits,recBits)
ans = 0
Восстановление HT-SIG в канале 2x2 MIMO с AWGN. Подтвердите, что CRC проверка пропусков.
Сконфигурируйте канал 2x2 MIMO TGn.
chanBW = 'CBW20'; cfg = wlanHTConfig( ... 'ChannelBandwidth',chanBW, ... 'NumTransmitAntennas',2, ... 'NumSpaceTimeStreams',2);
Генерация сигналов L-LTF и HT-SIG.
txLLTF = wlanLLTF(cfg); txHTSIG = wlanHTSIG(cfg);
Установите частоту дискретизации в соответствии с пропускной способностью канала. Создайте канал TGn 2x2 MIMO без масштабных эффектов замирания.
fsamp = 20e6; tgnChan = wlanTGnChannel('SampleRate',fsamp, ... 'LargeScaleFadingEffect','None', ... 'NumTransmitAntennas',2, ... 'NumReceiveAntennas',2);
Пропускают сигналы L-LTF и HT-SIG через канал TGn с белым шумом.
rxLLTF = awgn(tgnChan(txLLTF),20); rxHTSIG = awgn(tgnChan(txHTSIG),20);
Демодулируйте сигнал L-LTF. Формирование оценки канала с использованием демодулированной L-LTF.
demodLLTF = wlanLLTFDemodulate(rxLLTF,chanBW,1); chanEst = wlanLLTFChannelEstimate(demodLLTF,chanBW);
Восстановите информационные биты, состояние отказа CRC и выровненные символы из принятого поля HT-SIG.
[recHTSIGBits,failCRC,eqSym] = wlanHTSIGRecover(rxHTSIG, ...
chanEst,0.01,chanBW);Проверьте, что HT-SIG прошел проверку CRC, проверив состояние failCRC.
failCRC
failCRC = logical
0
Поскольку failCRC является 0, HT-SIG прошел проверку CRC.
Визуализация графика рассеяния выровненных символов, eqSym.
scatterplot(eqSym(:))
rxSig - Поле принятого HT-SIGПринятое поле HT-SIG, указанное как матрица NS-by-NR. NS - количество выборок и увеличивается с пропускной способностью канала.
| Пропускная способность канала | НЕ УТОЧНЕНО |
|---|---|
'CBW20' | 160 |
'CBW40' | 320 |
NR - количество приемных антенн.
Типы данных: double
Поддержка комплексного номера: Да
chEst - Оценка каналаОценка канала, заданная как массив NST-by-1-by-NR. NST - количество занятых поднесущих и увеличивается с пропускной способностью канала.
| Пропускная способность канала | NST |
|---|---|
'CBW20' | 52 |
'CBW40' | 104 |
NR - количество приемных антенн.
Оценка канала основана на L-LTF.
noiseVarEst - Оценка дисперсии шумаОценка дисперсии шума, заданная как неотрицательный скаляр.
Типы данных: double
cbw - Полоса пропускания канала'CBW20' | 'CBW40'Полоса пропускания канала в МГц, указана как 'CBW20' или 'CBW40'.
Типы данных: char | string
Укажите дополнительные пары, разделенные запятыми Name,Value аргументы. Name является именем аргумента и Value - соответствующее значение. Name должен отображаться внутри кавычек. Можно указать несколько аргументов пары имен и значений в любом порядке как Name1,Value1,...,NameN,ValueN.
'PilotPhaseTracking','None' отключает отслеживание фазы пилот-сигнала.Смещение выборки символа OFDM, представленное в виде доли длины циклического префикса (CP), указанного как пара, разделенная запятыми, состоящая из 'OFDMSymbolOffset' и скаляр в интервале [0, 1]. Указанное значение указывает начальное местоположение демодуляции OFDM относительно начала CP. Стоимость 0 представляет начало CP и значение 1 представляет конец CP.
Типы данных: double

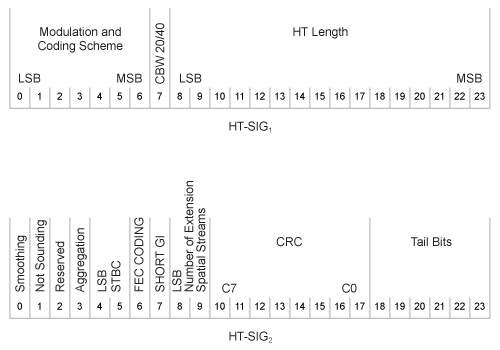

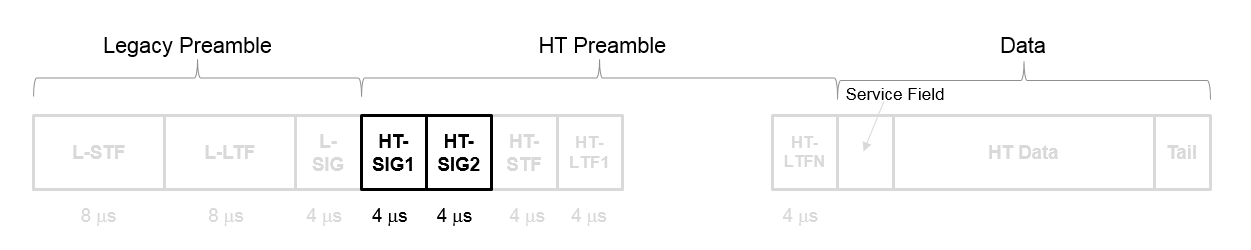

Поле сигнала высокой пропускной способности (HT-SIG) расположено между полем L-SIG и HT-STF и является частью преамбулы смешанного формата HT. Он состоит из двух символов: HT-SIG1 и HT-SIG2.
HT-SIG несет информацию, используемую для декодирования пакета HT, включая MCS, длину пакета, тип кодирования FEC, защитный интервал, количество пространственных потоков расширения и наличие агрегирования полезной нагрузки. Символы HT-SIG также используются для автоматического обнаружения между смешанным форматом HT и унаследованными пакетами OFDM.
Подробное описание поля HT-SIG см. в разделе 19.3.9.4.3 стандарта IEEE ® Std 802.11™-2016 .
Унаследованное длинное обучающее поле (L-LTF) является вторым полем в наследованной преамбуле PLCP OFDM 802.11. L-LTF является компонентом VHT, HT и не-HT PPDU.
Оценка канала, оценка тонкого сдвига частоты и оценка тонкого смещения синхронизации символа основаны на L-LTF.
L-LTF состоит из циклического префикса (CP), за которым следуют два одинаковых длинных обучающих символа (C1 и C2). КП состоит из второй половины длинного обучающего символа.
Длительность L-LTF изменяется в зависимости от полосы пропускания канала.
| Полоса пропускания канала (МГц) | Частотный интервал поднесущей, ΔF (кГц) | Период быстрого преобразования Фурье (FFT) (TFFT = 1/ΔF) | Длительность циклического префикса или интервала защиты обучающего символа (GI2) (TGI2 = TFFT/2 ) | Длительность L-LTF (TLONG = TGI2 + 2 × TFFT) |
|---|---|---|---|---|
| 20, 40, 80 и 160 | 312.5 | 3,2 мкс | 1,6 мкс | 8 мкс |
| 10 | 156.25 | 6,4 мкс | 3,2 мкс | 16 мкс |
| 5 | 78.125 | 12,8 мкс | 6,4 мкс | 32 мкс |
