wlanHTSTF

Формирование сигнала HT-STF

свернуть все на странице

Синтаксис

y = wlanHTSTF (cfg)

Описание

пример

y = wlanHTSTF(cfg) генерирует HT-STF[1] форму сигнала во временной области для передач в смешанном формате HT, учитывая параметры, указанные в cfg.

Примеры

свернуть все

Открыть сценарий в реальном времени

Создать wlanHTConfig объект с полосой пропускания 40 МГц.

cfg = wlanHTConfig('ChannelBandwidth','CBW40');

Создайте HT-STF. Функция возвращает комплексный вывод из 160 выборок.

stf = wlanHTSTF(cfg);
size(stf)
ans = 1×2

   160     1

Измените полосу пропускания канала на 20 МГц и создайте новую HT-STF.

cfg.ChannelBandwidth = 'CBW20';
stf = wlanHTSTF(cfg);

Убедитесь, что число выборок уменьшилось вдвое из-за уменьшения полосы пропускания.

size(stf)
ans = 1×2

    80     1

Входные аргументы

свернуть все

Конфигурация формата, указанная как wlanHTConfig объект.

Выходные аргументы

свернуть все

Сигнал HT-STF возвращается в виде матрицы NS-by-NT. NS - количество выборок, NT - количество передающих антенн.

Типы данных: double
Поддержка комплексного номера: Да

Подробнее

свернуть все

HT-STF

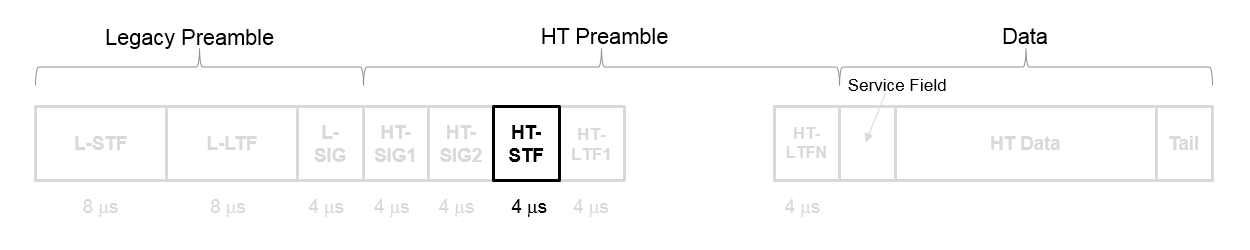

Поле быстрого обучения высокой пропускной способности (HT-STF) расположено между полями HT-SIG и HT-LTF пакета, смешанного с HT. HT-STF имеет длину 4 мкс и используется для улучшения оценки автоматической регулировки усиления для системы MIMO. Для передачи 20 МГц частотная последовательность, используемая для построения HT-STF, идентична последовательности L-STF. Для передачи с частотой 40 МГц верхние поднесущие HT-STF строятся из сдвинутой по частоте и повернутой по фазе версии L-STF.

HT-смешанный

Как описано в IEEE Std 802.11™-2012, раздел 20.1.4, пакеты смешанного формата с высокой пропускной способностью (HT-смешанный) содержат преамбулу, совместимую с приемниками IEEE Std 802.11-2012, раздел 18 и раздел 19. Не-HT (раздел 18 и Section19) STA могут декодировать поля не-HT (L-STF, L-LTF и L-SIG). Остальные поля преамбулы (HT-SIG, HT-STF и HT-LTF) предназначены для передачи HT, поэтому STA секции 18 и секции 19 не могут декодировать их. Часть HT пакета описана в IEEE Std 802.11-2012, раздел 20.3.9.4. Поддержка смешанного формата HT обязательна.

Ссылки

[1] Стандарт IEEE Std 802.11™-2012 IEEE для информационных технологий - Телекоммуникации и обмен информацией между системами - Локальные и городские сети - Особые требования - Часть 11: Спецификации управления доступом к среде беспроводной локальной сети (MAC) и физического уровня (PHY).

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

.

См. также

| | |

Представлен в R2015b

[1] IEEE ® Std 802.11-2012 Адаптирован и переиздан с разрешения IEEE. Авторское право IEEE 2012. Все права защищены.
