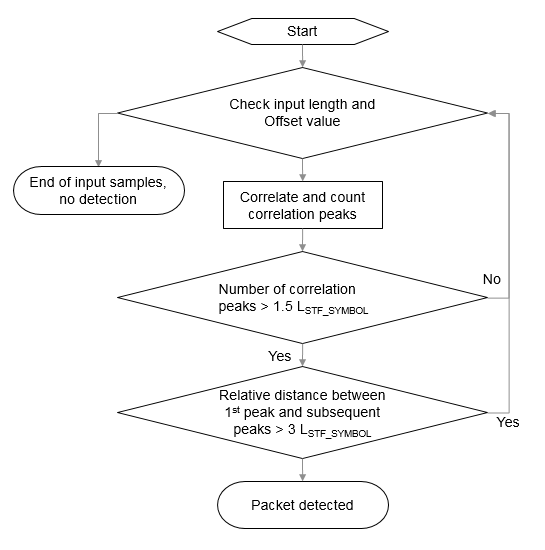

Обнаружение принятого пакета 802.11n с отношением сигнал/шум (SNR) 20 дБ.

Создайте объект конфигурации HT и объект канала TGn. Формирование сигнала передачи.

cfgHT = wlanHTConfig;
tgn = wlanTGnChannel('LargeScaleFadingEffect','None');

txWaveform = wlanWaveformGenerator([1;0;0;1],cfgHT);

Пропускайте сигнал через канал TGn с SNR 20 дБ. Определите начало пакета.

snr = 20;
fadedSig = tgn(txWaveform);
rxWaveform = awgn(fadedSig,snr,0);

startOffset = wlanPacketDetect(rxWaveform,cfgHT.ChannelBandwidth)

startOffset = 1

Пакет обнаруживается в первой выборке принятого сигнала, в частности возвращенного сигнала. startOffset указывает смещение нулевых отсчетов от начала принятого сигнала.

Определите принятый пакет 802.11ac, который был задержан. Укажите смещение 25 для начала процесса автокорреляции.

Создайте объект конфигурации VHT и создайте форму сигнала передачи.

cfgVHT = wlanVHTConfig;

txWaveform = wlanWaveformGenerator([1;0;0;1],cfgVHT,...
    'WindowTransitionTime',0);

Задерживайте сигнал, добавляя нули в начале. Укажите смещение 25 для начала автокорреляционной обработки. Определите начало пакета.

rxWaveform = [zeros(100,1);txWaveform];
offset = 25;
startOffset = wlanPacketDetect(rxWaveform,cfgVHT.ChannelBandwidth,offset)

startOffset = 48

Вычислить смещение обнаруженного пакета путем добавления возвращенного startOffset и вход offset.

pktOffset = offset + startOffset

pktOffset = 73

Смещение от первой выборки принятого сигнала до начала пакета определяется равным 73 выборкам. Эта грубая аппроксимация смещения начала пакета полезна для определения, где начать автокорреляцию для первого пакета и для последующих пакетов, когда передается форма сигнала мультипакета.

Обнаружение принятого пакета 802.11a, который был задержан. Никаких нарушений канала не добавляется. Установите смещение ввода равным 5 и используйте пороговое значение, очень близкое к 1.

Создание объекта конфигурации, отличного от HT. Создайте сигнал передачи.

cfgNonHT = wlanNonHTConfig;

txWaveform = wlanWaveformGenerator([1;0;0;1],cfgNonHT,...
    'WindowTransitionTime',0);

Задерживайте сигнал, добавляя нули в начале. Задайте начальное смещение, равное 5, и пороговое значение, очень близкое к 1. Определите задержанный пакет.

rxWaveform = [zeros(20,1);txWaveform];

offset = 5;
threshold = 1-10*eps;
startOffset = wlanPacketDetect(rxWaveform,...
    cfgNonHT.ChannelBandwidth,offset,threshold)

startOffset = 15

Вычислить смещение обнаруженного пакета путем добавления возвращенного startOffset и вход offset.

totalOffset = offset + startOffset

totalOffset = 20

Использование порога, близкого к 1, и неискаженного принятого сигнала повышает точность определения местоположения пакета. Обнаруженное смещение от первой выборки принятого сигнала до начала пакета определяется как 20 выборок.

Возвращает статистику решений формы сигнала WLAN, которая состоит из пяти пакетов 802.11a™.

Создайте объект конфигурации без HT и пятипакетный сигнал. Задержать сигнал на 4000 выборок.

cfgNonHT = wlanNonHTConfig;
txWaveform = wlanWaveformGenerator([1;0;0;1],cfgNonHT, ...
    'NumPackets',5,'IdleTime',20e-6);
rxWaveform = [zeros(4000,1);txWaveform];

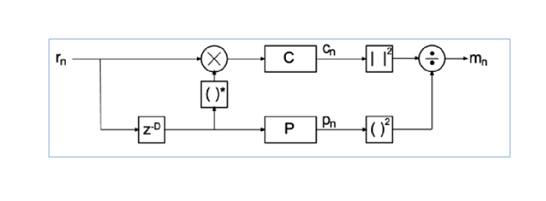

Формирование и построение графика статистики принятия решений по пакетам для формы сигнала. Статистика принятия решения показывает пять пиков, которые соответствуют первой выборке каждого обнаруженного пакета.

offset = 0;
threshold = 1;
[startOffset,M] = wlanPacketDetect(rxWaveform,cfgNonHT.ChannelBandwidth,...
    offset,threshold);
plot(M)
xlabel('Samples')
ylabel('Decision Statistics')
