Фильтрация сигнала по многолучевому каналу с замиранием 802.11ay
wlanTGayChannel Система object™ фильтрует входной сигнал по многолучевому каналу замирания IEEE ® 802.11ay™ (TGay). Модель канала следует квазидетерминированному (Q-D) подходу, указанному в [1 ].
Для фильтрации входного сигнала с использованием многолучевого канала замирания TGay:
Создать wlanTGayChannel и задайте его свойства.
Вызовите объект с аргументами, как если бы это была функция.
Дополнительные сведения о работе системных объектов см. в разделе Что такое системные объекты?.
tgay = wlanTGayChanneltgay. Этот системный объект фильтрует реальный или комплексный входной сигнал через канал TGay для получения сигнала с нарушением канала.
tgay = wlanTGayChannel(Name,Value)wlanTGayChannel('SampleRate',1e9,'Environment','Large hotel lobby') создает канал TGay с 1-GHz частотой выборки в большой среде лобби отеля.
y = tgay(x)y фильтрацией входного сигнала x через канал замирания TGay, определенный wlanTGayChannel Системный объект tgay.
[ также возвращает импульсную характеристику канала TGay, y,CIR] = tgay(x)CIR, основного процесса замирания.
Чтобы использовать функцию объекта, укажите объект System в качестве первого входного аргумента. Например, для освобождения системных ресурсов объекта System с именем obj, используйте следующий синтаксис:
release(obj)
Примечание
reset: Если RandomStream имущества wlanTGayChannel Системный объект имеет значение 'Global stream', использование reset:
Регенерация R-лучей при RandomRays имеет значение true
Регенерация внутрикластерных лучей при IntraClusterRays имеет значение true
Регенерация скорости антенной решетки при ReceiveArrayVelocitySource имеет значение 'Auto'
Создайте системный object™ канала TGay WLAN и верните его характеристическую информацию.
Создайте объект WLAN TGay multipath fading channel System со значениями свойств по умолчанию.
tgay = wlanTGayChannel;
Возвращает и отображает характеристическую информацию канала TGay.
tgayInfo = info(tgay); disp(tgayInfo);
NumTxStreams: 1
NumRxStreams: 1
NumTxElements: 4
NumRxElements: 4
ChannelFilterDelay: 7
NumSamplesProcessed: 0
Фильтрация 802.11ad™ однонесущей неполяризованной формы сигнала по каналу SU-SISO 802.11ay™ с указанием большой среды вестибюля отеля. Проверьте, что выходной сигнал является согласованным, когда тот же самый входной сигнал фильтруется через канал.
Создайте объект конфигурации направленного многогигабитного формата (DMG-формат) с заданной схемой модуляции и кодирования (MCS).
cfgDMG = wlanDMGConfig('MCS','4');
Генерация сигнала DMG для случайного генерируемого PSDU.
psdu = randi([0 1], 8*cfgDMG.PSDULength, 1); txWaveform = wlanWaveformGenerator(psdu,cfgDMG);
Настройте объект TGay channel System для большого лобби отеля, указав частоту дискретизации, передающие и принимающие антенные решетки и источник потока случайных чисел.
tgay = wlanTGayChannel('SampleRate',wlanSampleRate(cfgDMG),'Environment','Large hotel lobby', ... 'TransmitArray',wlanURAConfig('Size',[4 4]),'ReceiveArray',wlanURAConfig('Size',[3 3]), ... 'RandomStream','mt19937ar with seed','Seed',100);
Фильтрация сигнала по каналу TGay.
rxWaveform1 = tgay(txWaveform);
Сбросьте канал и снова фильтруйте сигнал через канал TGay. Проверьте, что выходной сигнал является согласованным, когда тот же самый входной сигнал фильтруется через канал TGay после вызова reset объектная функция.
reset(tgay); rxWaveform2 = tgay(txWaveform); isequal(rxWaveform1,rxWaveform2)
ans = logical
1
Фильтрация двухполяризованного сигнала через WLAN 802.11ay™ канал, задающий среду уличного каньона.
Сконфигурируйте объект TGay channel System для уличного каньона, задав пользовательскую конфигурацию однопользовательского множественного ввода/множественного вывода (SU-MIMO) с двумя передающими антенными решетками и двумя приемными антенными решетками. Определите антенные решетки передачи как двухэлементные однородные линейные решетки (ULA), а антенные решетки приема как одиночные изотропные элементы. Используйте пользовательский метод формирования луча, чтобы задать векторы формирования луча передачи и приема и указать источник потока случайных чисел.
tgay = wlanTGayChannel('SampleRate',2e9,'Environment','Street canyon hotspot', ... 'UserConfiguration','SU-MIMO 2x2','ArraySeparation',[0.8 0.8],'ArrayPolarization','Dual, Dual', ... 'TransmitArray',wlanURAConfig('Size',[1 2]),'TransmitArrayOrientation',[10; 10; 10], ... 'ReceiveArray',wlanURAConfig('Size',[1 1]),'BeamformingMethod','Custom','NormalizeImpulseResponses',false, ... 'RandomStream','mt19937ar with seed','Seed',100);
Отображение среды канала TGay.
showEnvironment(tgay);
title('Street Canyon Hotspot with Antenna Arrays and D-Rays');
Получение характеристик канала с помощью info объектная функция.
tgayInfo = tgay.info;
Сформулируют векторы формирования луча в терминах количества элементов передачи, элементов приема, потоков передачи и потоков приема, полученных из tgayInfo.
NTE = tgayInfo.NumTxElements; NTS = tgayInfo.NumTxStreams; NRE = tgayInfo.NumRxElements; NRS = tgayInfo.NumRxStreams; tgay.TransmitBeamformingVectors = ones(NTE,NTS)/sqrt(NTE); tgay.ReceiveBeamformingVectors = ones(NRE,NRS)/sqrt(NRE);
Создайте случайный входной сигнал и фильтруйте его по каналу TGay.
txSignal = complex(rand(100,NTS),rand(100,NTS)); rxSignal = tgay(txSignal);

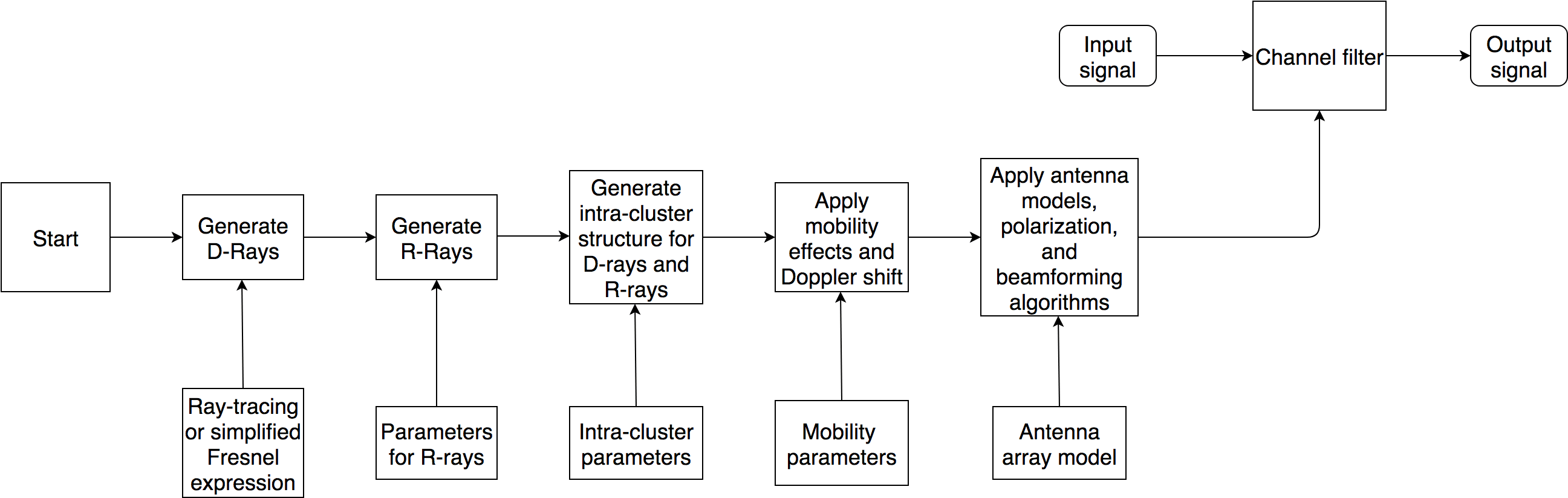

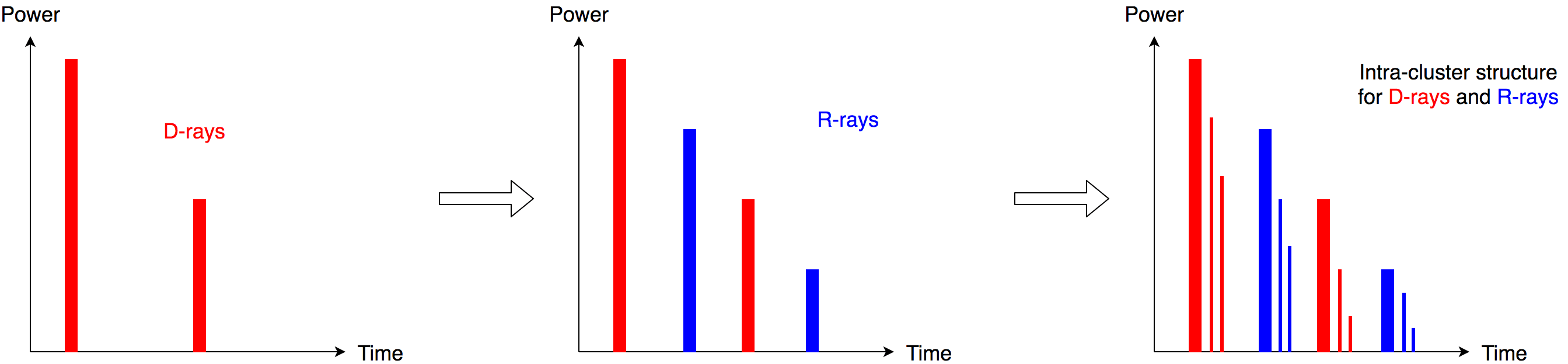

Эти диаграммы показывают алгоритм Q-D и базовые шаги для генерации импульсной характеристики канала. Для получения дополнительной информации см. раздел 4 [1].
[1] Мальцев, А., и др. Модели каналов для 802.11ay. IEEE 802.11-15/1150r9, март 2017.
[2] Мальцев, А., и др. Модели каналов для 60GHz систем WLAN. IEEE 802.11-09/0334r8, май 2010 г.
